Nejteplejší a nejchladnější místo

Úvod

Tento projekt odhalí všechna tajemství vaší školy, ať už někdo loví duchy, nebo hledá žhavé místo na příští rande. Změřte se třídou teplotu v různých koutech školy a zkuste objevit ten největší extrém. 😱

S tímto projektem se naučíte měřit teplotu pomocí IoT a zobrazit ji v mobilu. Postačí vám základní sada HARDWARIO, tedy Sada Start.

Hru navrhněte učiteli fyziky jako zpestření hodiny, nebo si ji s kamarády zahrajte jen tak po škole.

V téhle hře jde o vítězství. Kdo najde nejchladnější nebo nejteplejší místo ve škole, je král! 👑 Pokud máte ve třídě krabiček víc, pracujte samostatně nebo v malých skupinkách. Pokud máte jen jednu, střídejte se.

Připravte si krabičku

1. Sestavte a spárujte Sadu Start. Do modulu Core Module potřebujete firmware twr-radio-push-button. Pokud nevíte, jak si firmware stáhnout nebo co to je, najdete to tady.

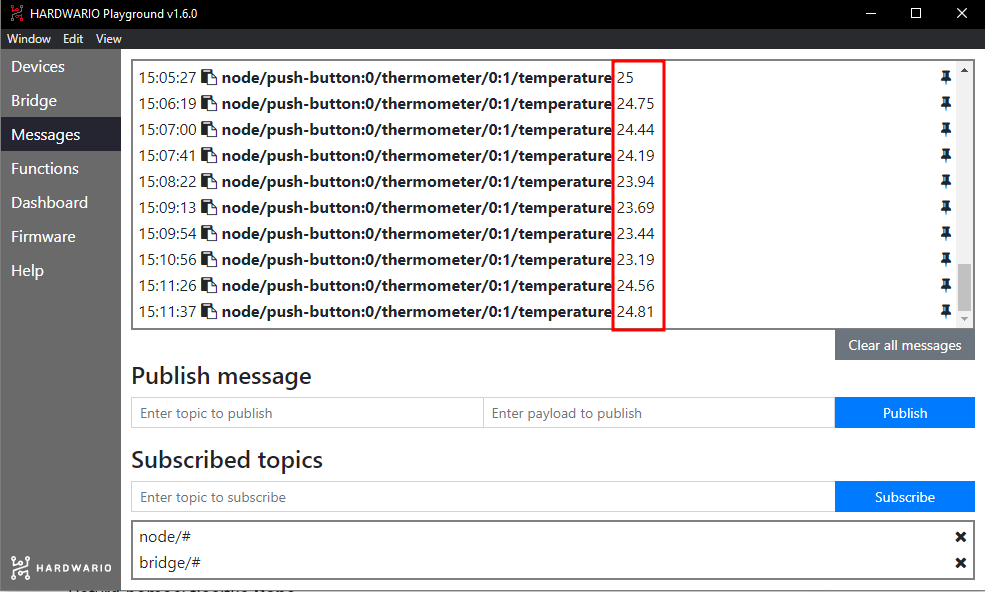

2. Změny teploty uvidíte v Playgroundu v záložce Messages.

Nastavte si Node-RED

1. Nejnižší nebo nejvyšší teplotu budete zaznamenávat na vlastním ukazateli. Začněte na počítači bublinami v Node-RED. Nejdřív v Playgroundu klikněte na záložku Functions.

2. Na prázdnou plochu umístěte světle fialový uzel (bublinu) s názvem mqtt in. Najdete ho v sekci network.

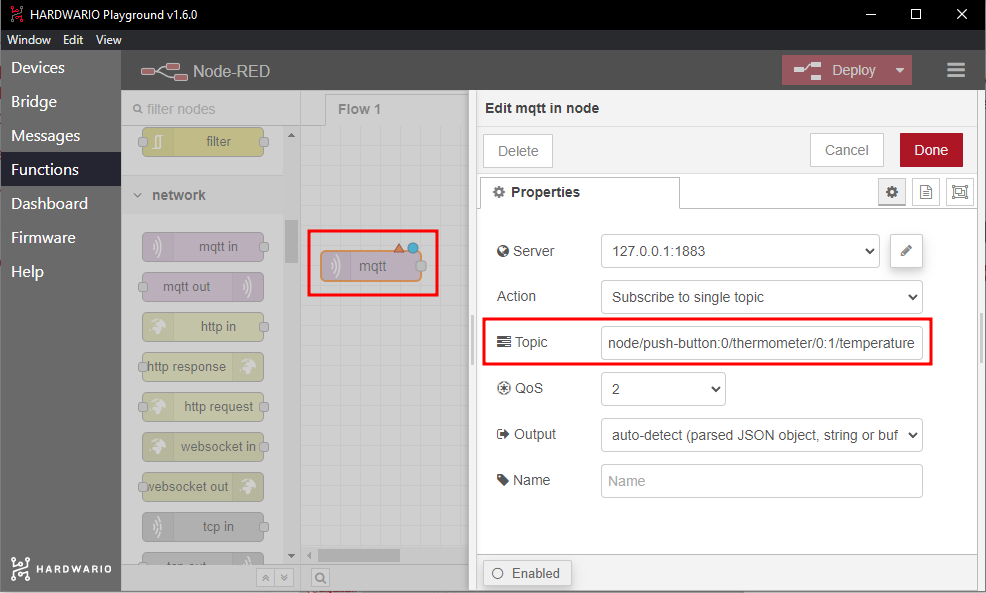

3. Uzel otevřete dvojklikem. V řádku Topic určíte, co má ukazatel zobrazovat. Teď to bude teplota, proto do řádku zkopírujte zprávu s teplotou ze záložky Messages (bez čísla). Nebo klidně použijte tuto:

node/push-button:0/thermometer/0:1/temperature

Potvrďte tlačítkem Done.

Připravte si aplikaci Blynk IoT

Krabička bude naměřenou teplotu posílat do aplikace Blynk IoT: Node-RED zapíše každé měření do datastreamu a ukazatel v mobilu ho zobrazí. Žádnou automatizaci ani notifikaci k tomuto projektu nepotřebujete.

1. Pokud ještě nemáte účet v aplikaci Blynk IoT, založte si ho. Na tento projekt stačí bezplatný tarif.

2. Dalším krokem je vytvoření šablony zařízení (template). Jak na to, ukazuje rychlý návod Blynku. Pokud máte šablonu z předchozích projektů, klidně ji použijte.

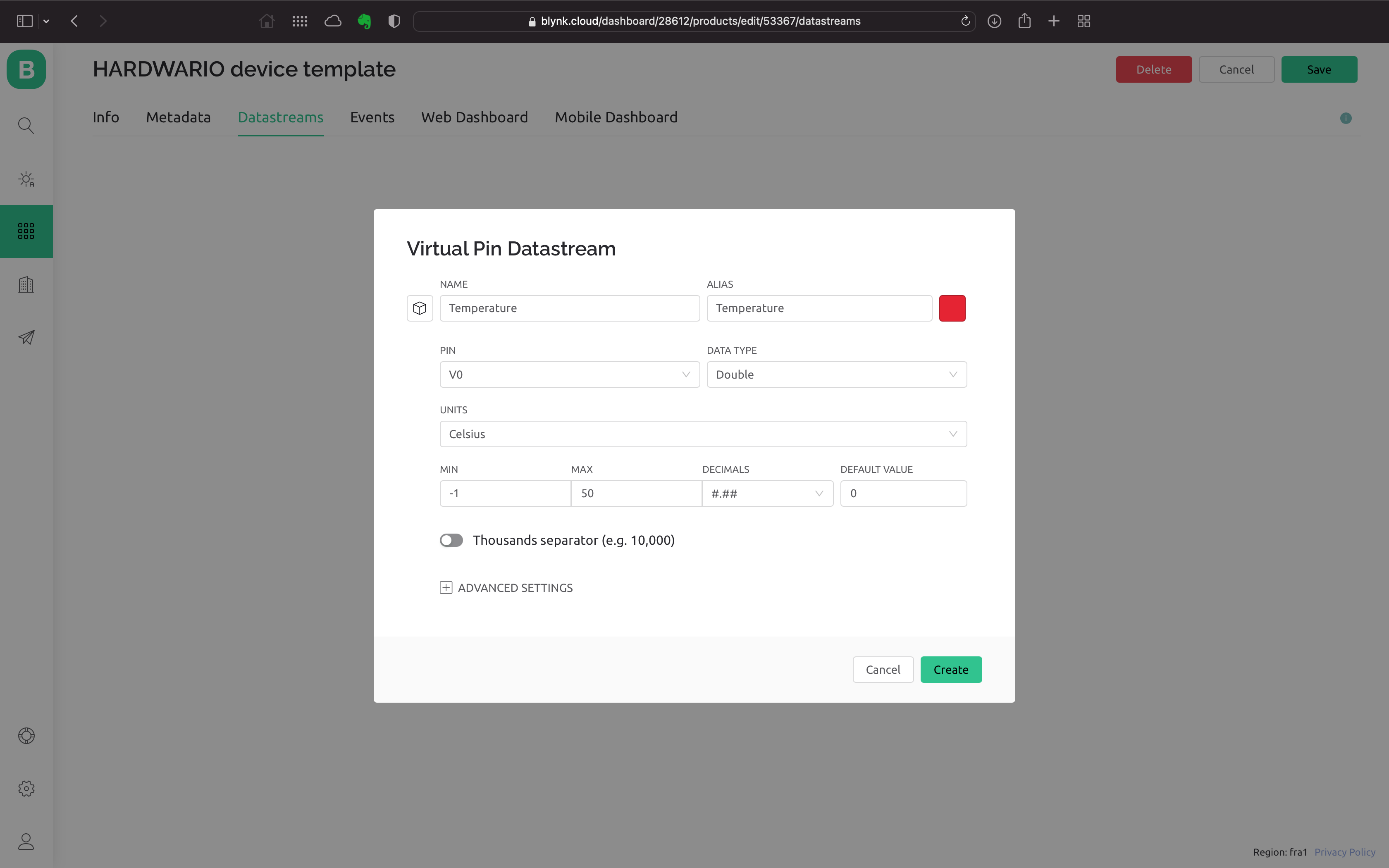

3. Teď nastavte nový datastream. V detailu šablony otevřete záložku Datastreams, vpravo nahoře klikněte na Edit, pak na New Datastream a vyberte Virtual Pin. Otevře se nastavení datastreamu:

4. Pojmenujte nový datastream (třeba Teplota) a vyberte jeden z volných pinů. Teplotu budete měřit jako desetinné číslo, proto jako datový typ (Data Type) zvolte Double a jednotku (unit) nastavte na Celsius. Nezapomeňte nastavit rozsah teplot, které budete měřit, například 0–50.

5. Datastream vytvoříte kliknutím na Create.

6. Vpravo nahoře uložte šablonu tlačítkem Save.

Založte zařízení

Pokud ho ještě nemáte, založte si z vytvořené šablony zařízení: v sekci Devices přidejte nové zařízení, vyberte svou šablonu a zařízení pojmenujte. Na jeho záložce Device Info najdete Auth Token, který budete potřebovat v Node-RED.

Spusťte aplikaci v mobilu

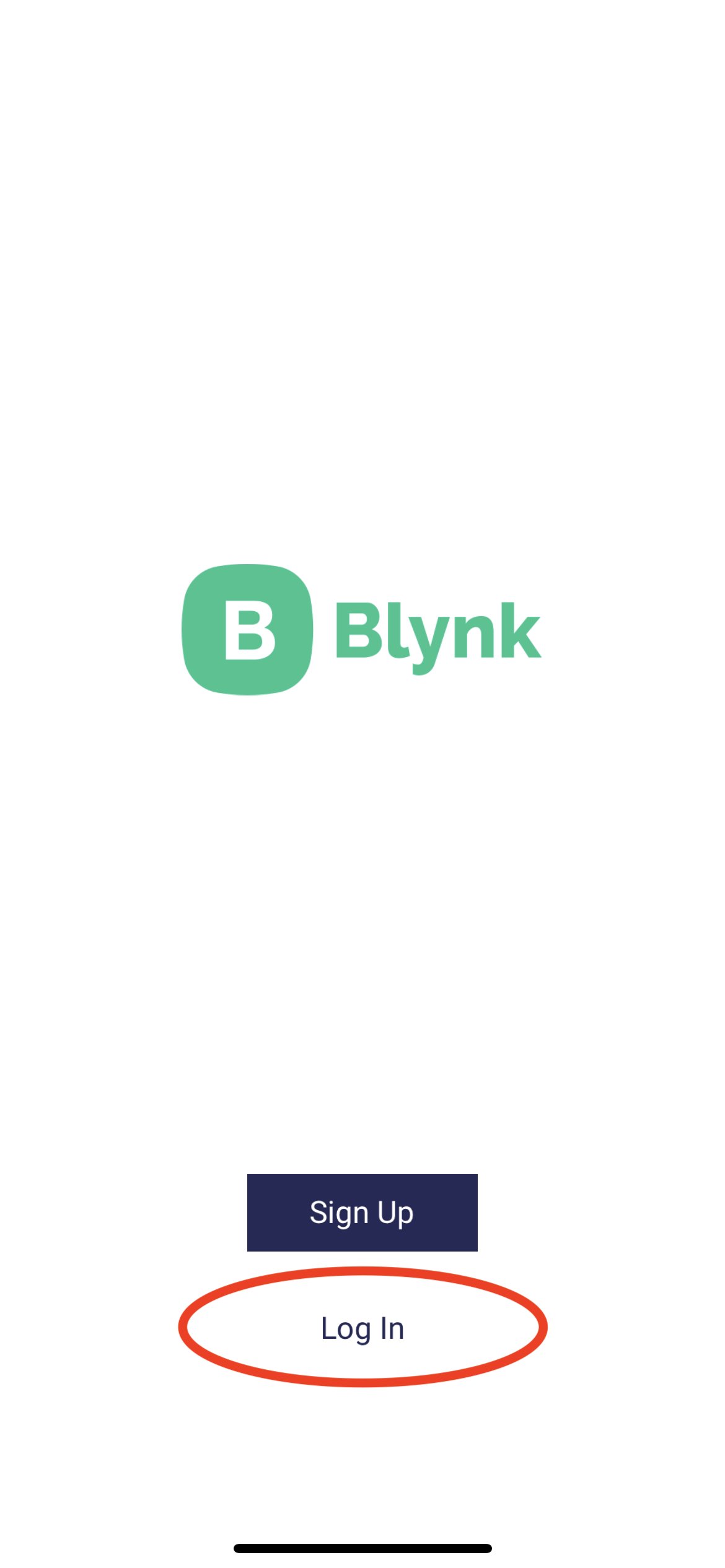

Aplikaci Blynk IoT si do mobilu stáhněte z App Store nebo Google Play a přihlaste se do ní stejným účtem.

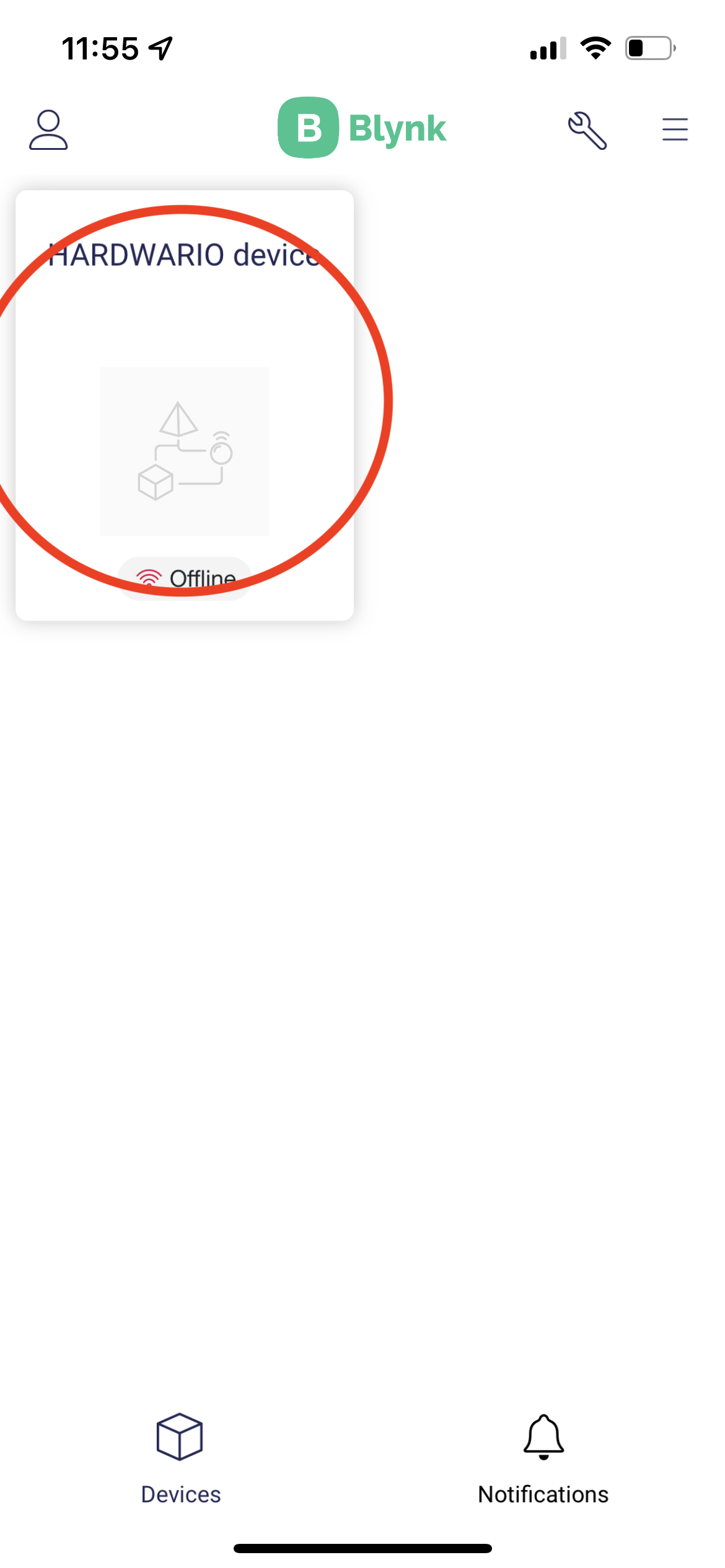

Hned po přihlášení uvidíte vytvořené zařízení:

Klepněte na něj. Teď nastavíme dashboard, na kterém se bude zobrazovat naměřená hodnota:

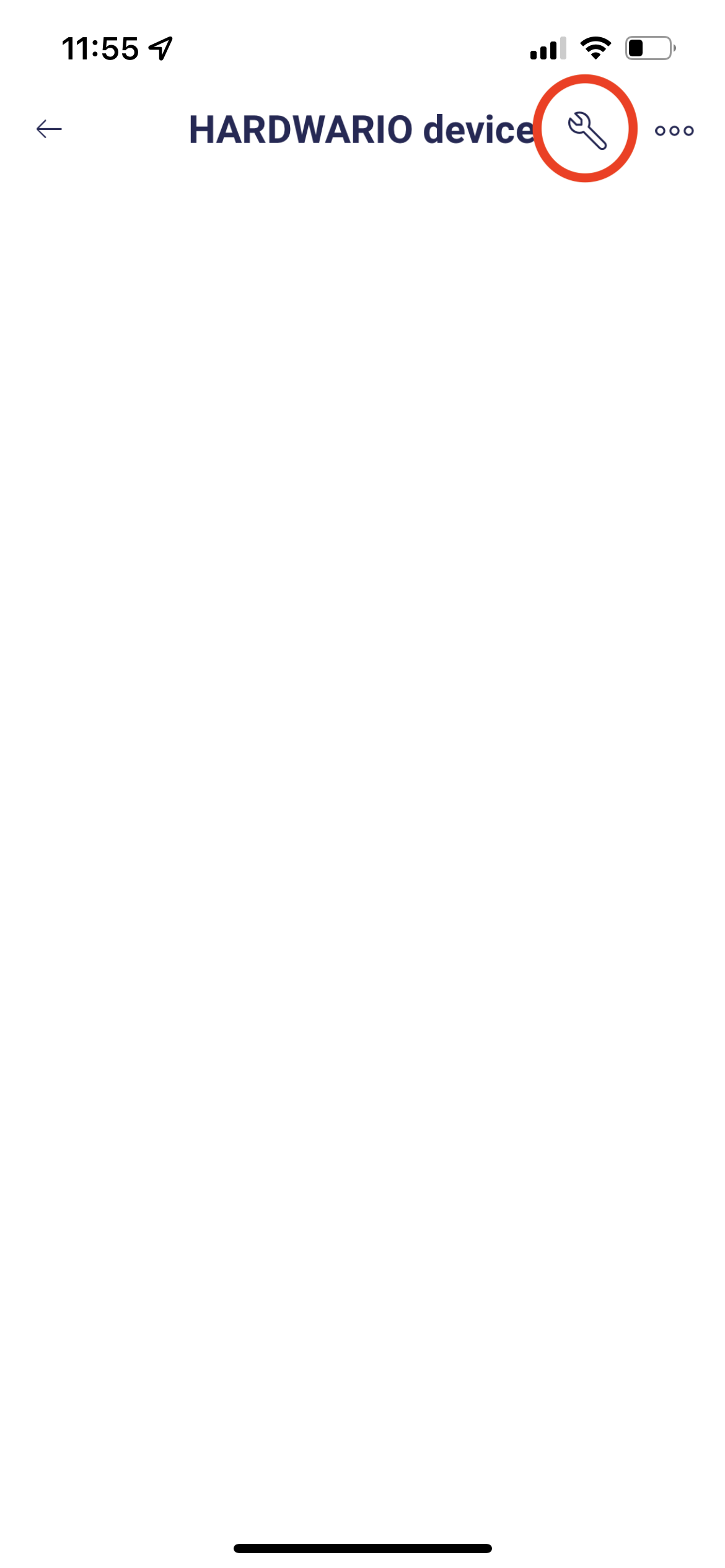

1. Pod ikonou klíče vpravo nahoře najdete stránku s nastavením dashboardu.

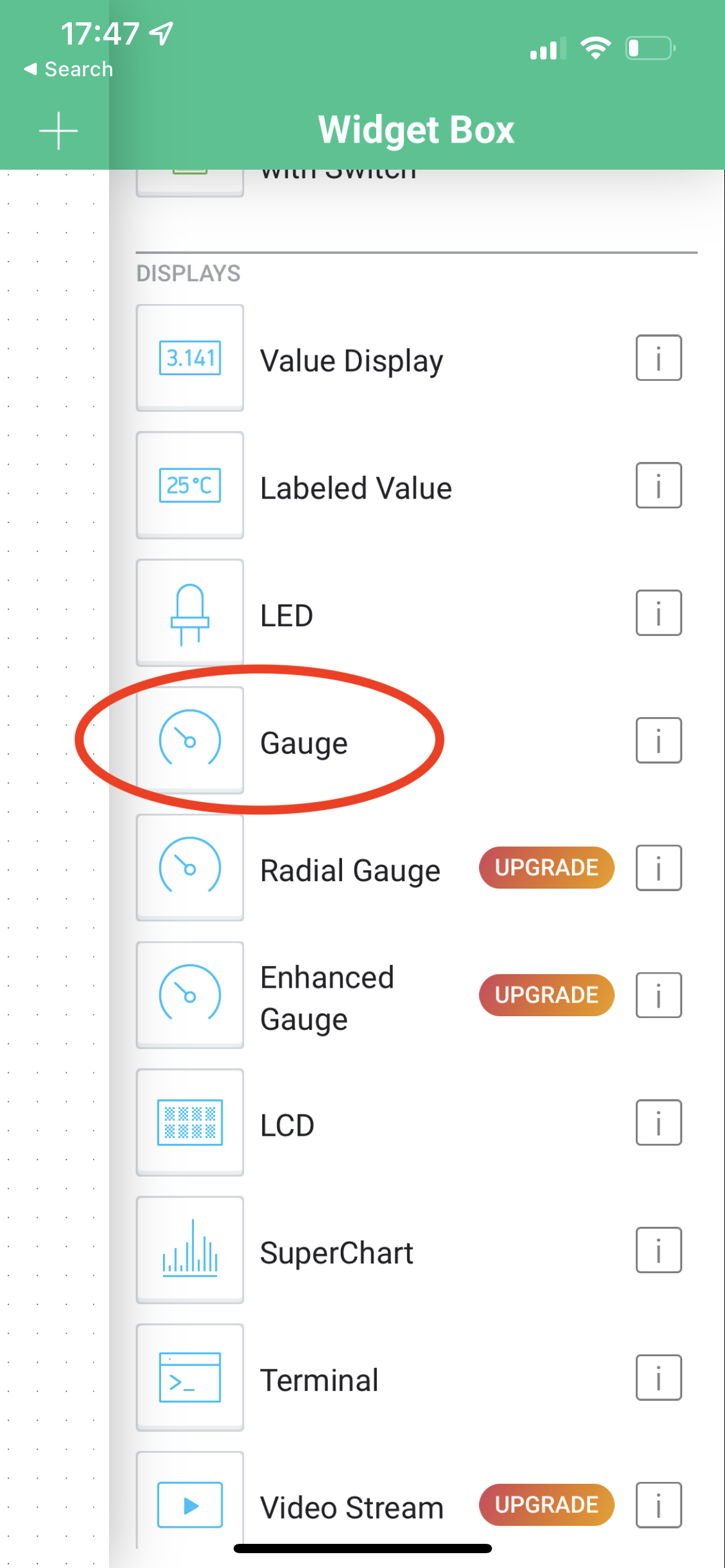

2. Tlačítkem + nebo klepnutím kamkoli na plochu přidáte nový graf nebo jiný prvek dashboardu. Teď použijeme Gauge.

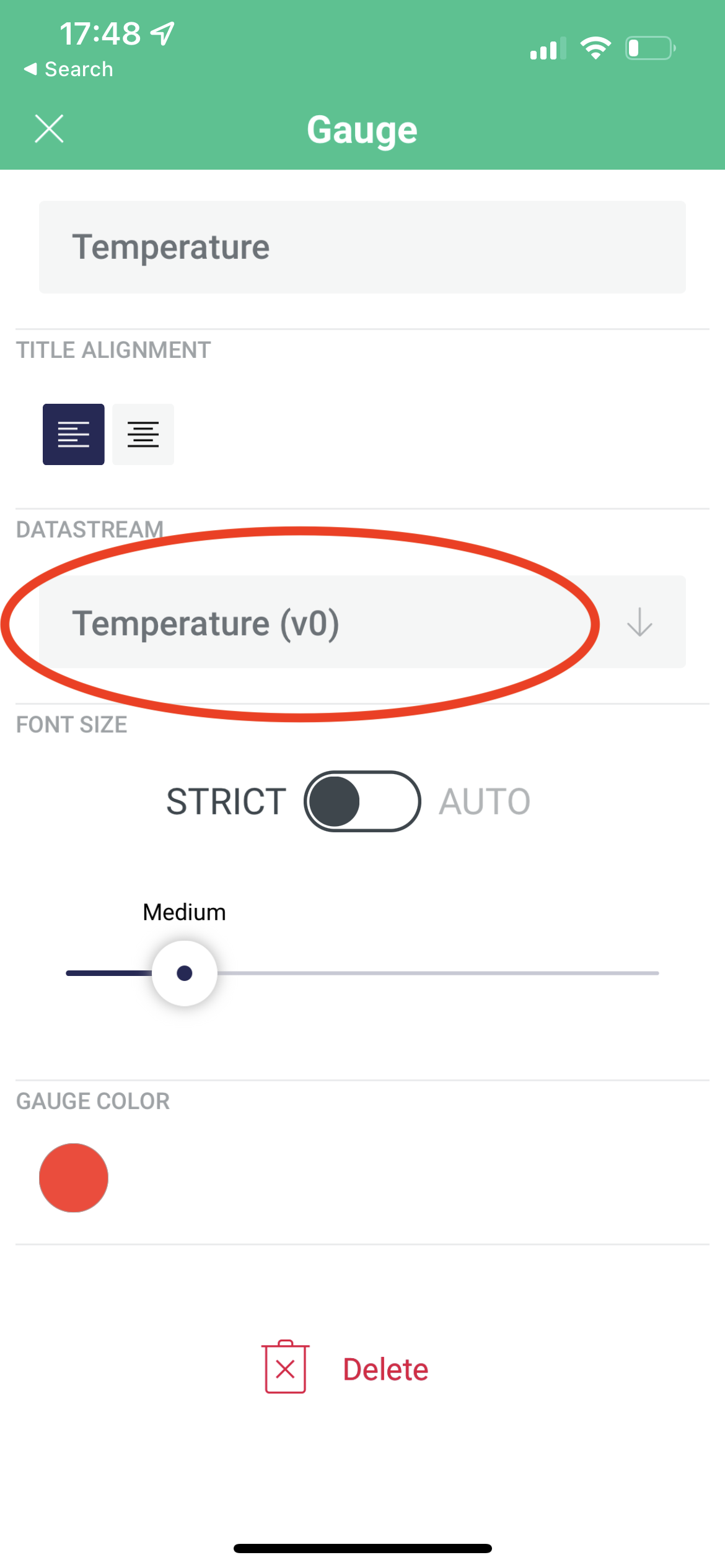

3. Klepnutím na přidaný widget otevřete jeho nastavení. Nejdůležitější je vybrat Datastream ze své šablony pro zvolený virtuální pin. Můžete také doplnit název a změnit barvu.

4. Aplikace je hotová. Teď do ní začneme posílat data. 💪

Propojte mobil s krabičkou

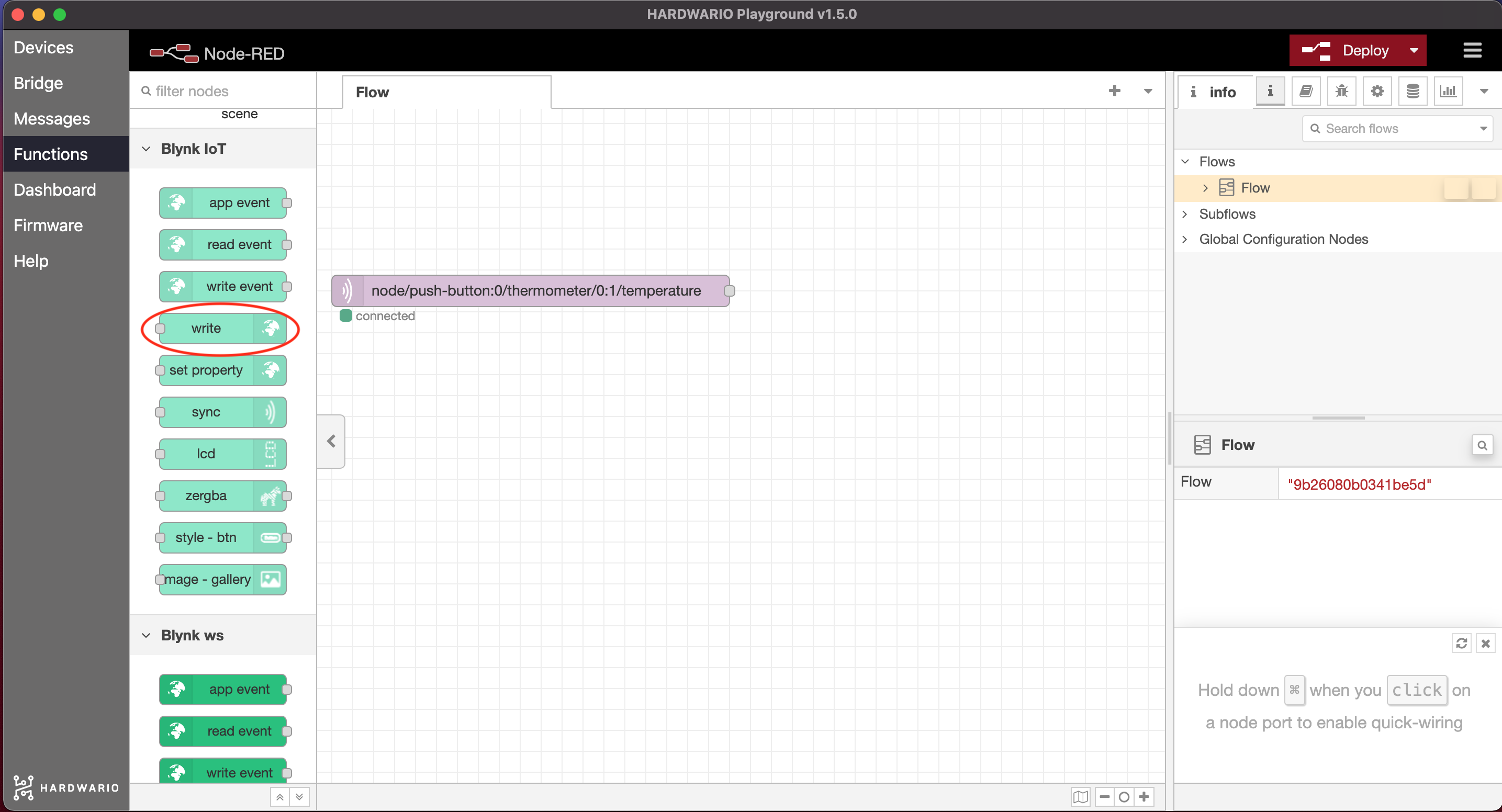

1. Vraťte se k počítači. Na plochu Node-RED přidejte za uzel MQTT zelený uzel write. Najdete ho vlevo v sekci Blynk IoT (sekce Blynk ws patří ke starému Blynku, který už nefunguje).

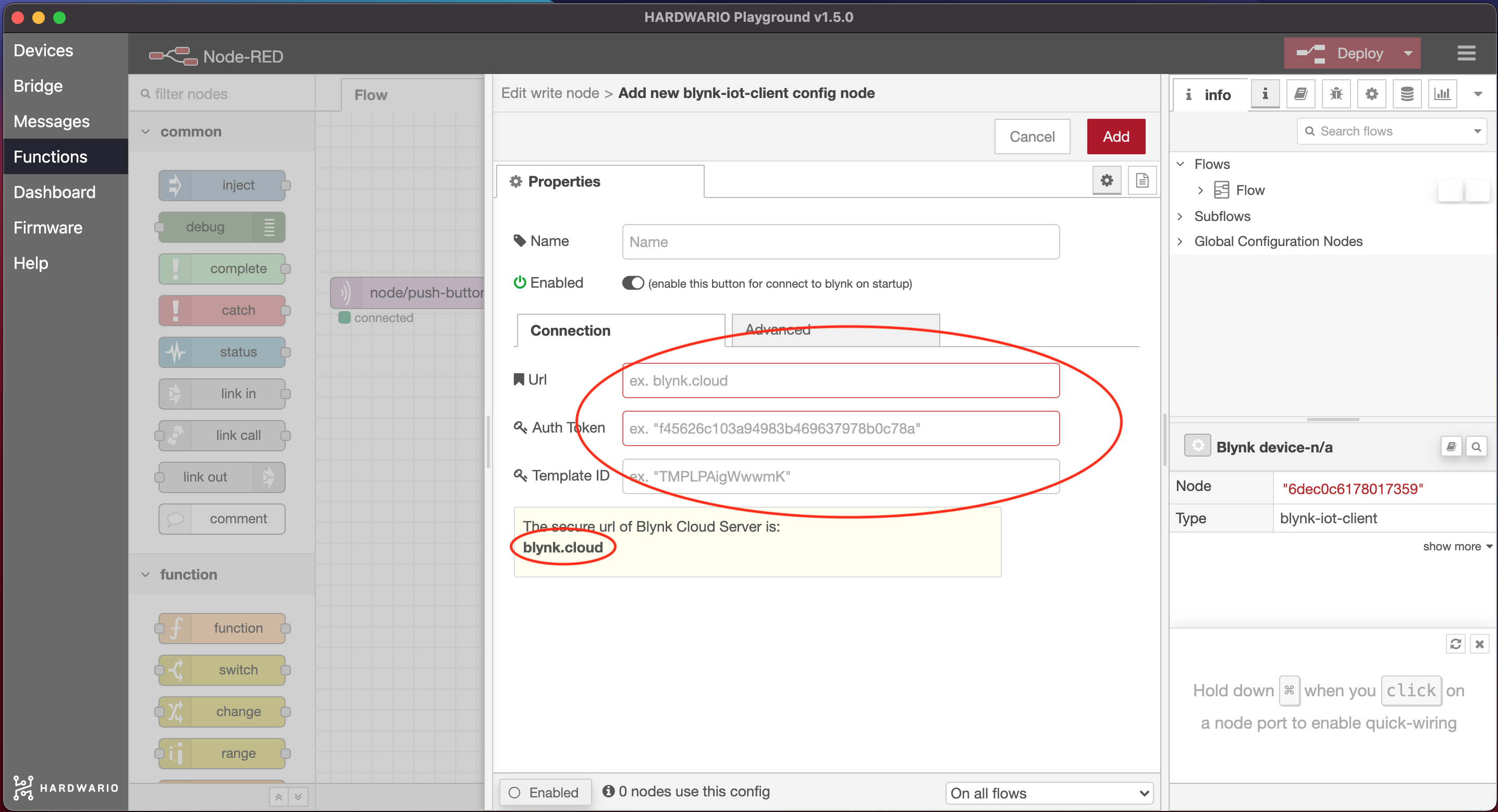

2. Uzel otevřete dvojklikem. Vedle pole Connection uvidíte malou tužku. Klikněte na ni a otevře se nové okno. Do pole Url vložte blynk.cloud a do polí Auth Token a Template ID zkopírujte hodnoty z webové aplikace Blynk na počítači: Auth Token najdete na záložce Device Info zařízení, Template ID v detailu šablony.

Nastavení potvrďte tlačítkem Add. Z uzlu ale ještě neodcházejte. 👈

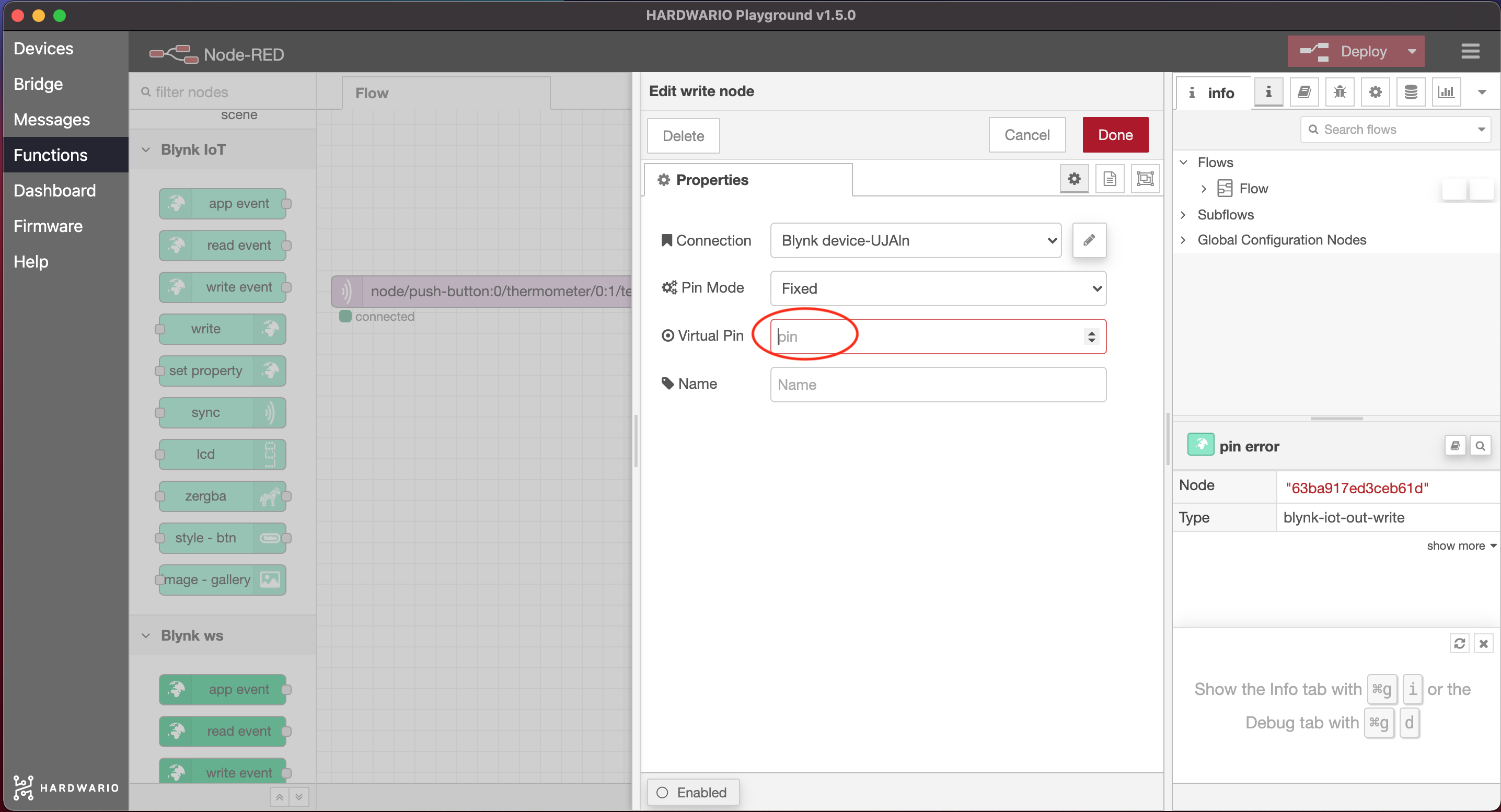

3. Do řádku Virtual Pin napište číslo pinu, který jste zvolili v Blynku, bez písmene „V“. Potvrďte tlačítkem Done.

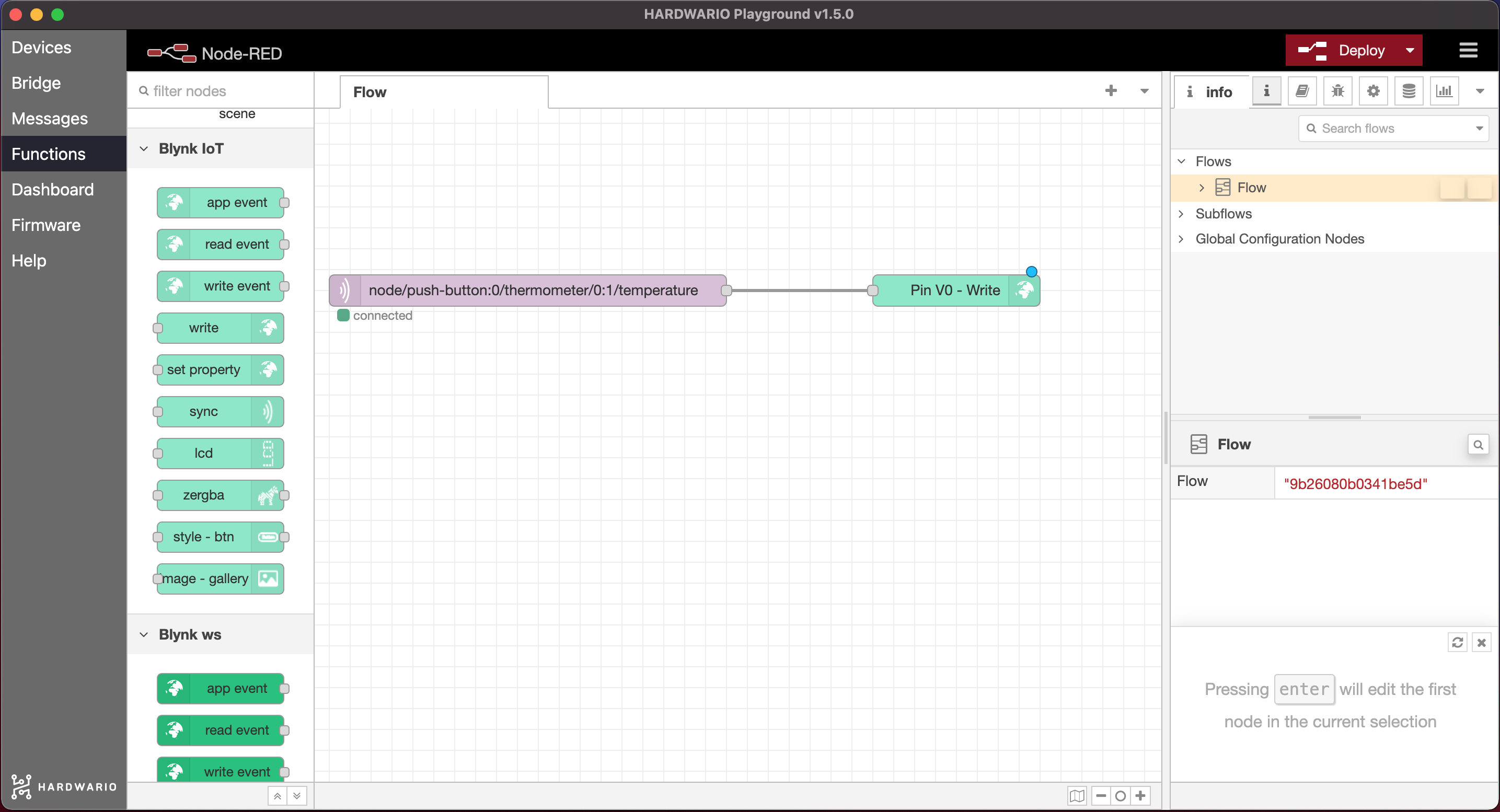

4. Teď oba uzly propojte a klikněte na červené tlačítko Deploy vpravo nahoře. 🚨

Trumfněte svou třídu

1. Sami nebo ve skupině vytipujte, které místo ve škole může být nejteplejší nebo nejchladnější. 🔥 ⛄

2. Každý jednotlivec nebo skupina má na průzkum jen 15 minut. 🔦 Ať je to napínavé.

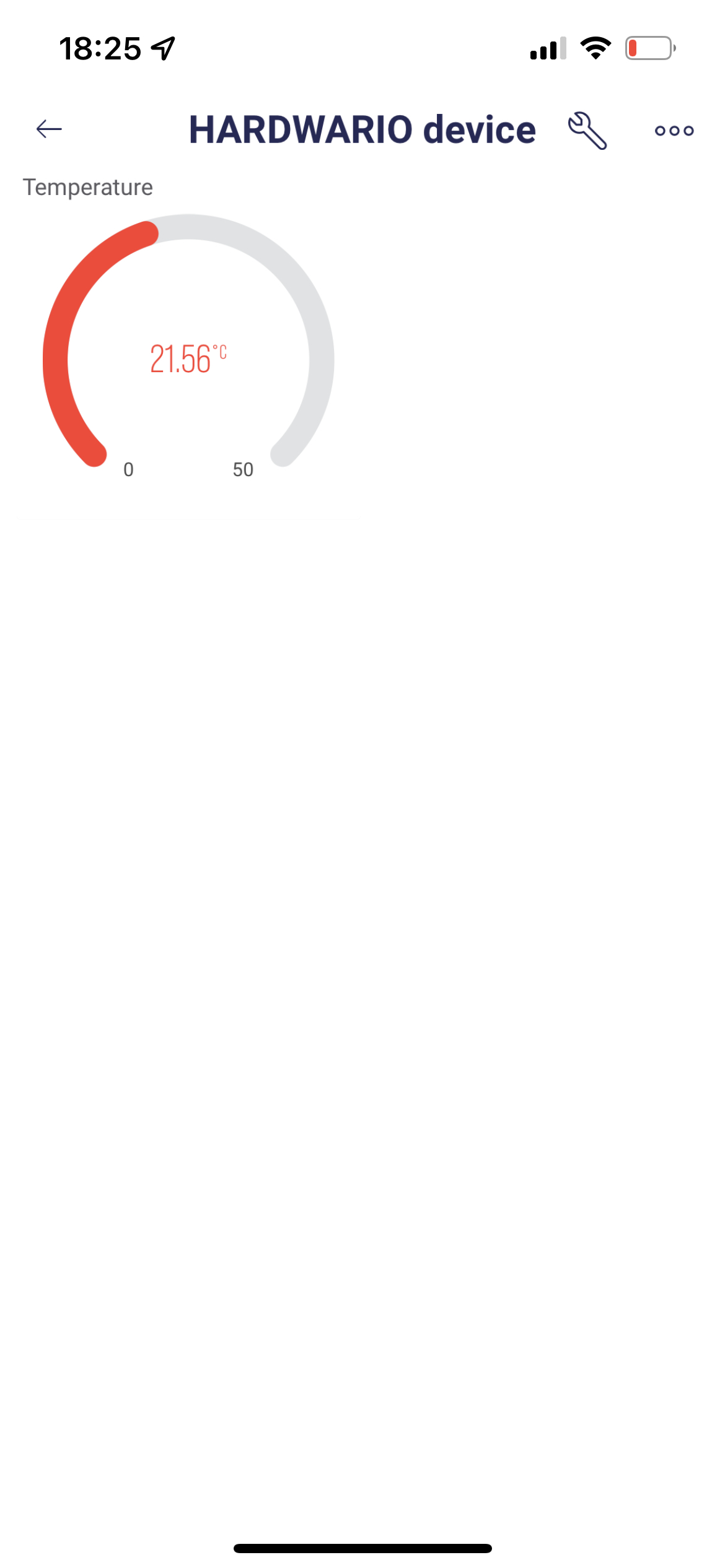

3. Vezměte krabičku na vybrané místo a teplotu sledujte v mobilu. Než se teplota na ukazateli projeví, může to chvíli trvat.

4. Vyzkoušejte několik míst a na závěr vyhlaste nejextrémnější výsledky. Gratulujeme vítězům! 🎇
