Tajný šuplík

Úvod​

Máte v šuplíku deníček, básničky nebo tajný vládní dokument? Pokud je to něco, co by nikdo neměl vidět, zabezpečte to. 🔒 Ze Sady Start si vyrobte IoT hlídače šuplíku, který vám pošle upozornění na mobil. 📲

V tomto projektu se naučíte vytvořit detektor otevření šuplíku, který vám pošle upozornění na mobil. 👈

Budete potřebovat jen krabičku s tlačítkem a USB dongle. Vystačíte si proto se základní Sadou Start.

Stáhněte si nový firmware​

  1. Do modulu Core Module nahrajte speciální firmware twr-radio-move-detector-x-axis (najdete ho mezi ostatním firmwarem v Playgroundu). Díky tomuto firmwaru bude krabička citlivější na pohyb. 👌

Náš tip: Nevíte, jak si firmware stáhnout nebo co to je? Najdete to tady.

  1. Spárujte modul Core Module s USB donglem. Hned po spárování uvidíte, že se alias modulu Core Module změnil na x-axis-detector.
Záložka Devices v Playgroundu: řádek spárovaného zařízení se zvýrazněným aliasem x-axis-detector:0

Připravte si aplikaci Blynk IoT​

Krabička se vám bude hlásit na mobil přes aplikaci Blynk IoT. 📱 Nastavíte v ní dvě věci: přepínač, kterým detektor zapnete a vypnete, a push notifikaci, která přijde, když někdo otevře šuplík. Node-RED pošle text upozornění do Blynku a automatizace v Blynku z každé nové zprávy udělá notifikaci.

  1. Pokud ještě nemáte účet v Blynk IoT, založte si ho. Na tento projekt stačí bezplatný tarif: v době psaní návodu zahrnuje push notifikace v aplikaci a až pět automatizací.

  2. Vytvořte šablonu zařízení (template). Jak na to, ukazuje rychlý návod Blynku. Můžete také použít šablonu z některého předchozího projektu.

  3. Přidejte datastream pro zprávu. V šabloně otevřete záložku Datastreams, vpravo nahoře klikněte na Edit, pak na New Datastream a vyberte Virtual Pin. Datastream pojmenujte (třeba Zprava), vyberte volný pin (třeba V2) a jako datový typ (Data Type) zvolte String, protože notifikace ponese váš vlastní text. V nastavení datastreamu povolte, aby ho automatizace mohly použít jako spouštěč: v části Automations zapněte Use as Condition. Datastream vytvořte.

  4. Přidejte datastream pro stav detektoru. Přidejte ještě jeden datastream typu Virtual Pin (třeba Detektor na V3) a zvolte typ Integer s rozsahem 0–1 (0 = vypnuto, 1 = zapnuto). Klikněte na Create a šablonu uložte tlačítkem Save.

  5. Ze šablony založte zařízení: v sekci Devices přidejte nové zařízení, vyberte svou šablonu a zařízení pojmenujte. Na jeho záložce Device Info najdete Auth Token, který budete potřebovat v Node-RED.

Vytvořte automatizaci​

  1. V Blynku otevřete Automations a založte novou automatizaci. Jako podmínku (When) zvolte Device State, pak své zařízení, datastream pro zprávu a Is Any. Automatizace tak zareaguje na každou zprávu, i když bude stejná jako minulá.

  2. V části Do this přidejte akci, která pošle notifikaci do mobilní aplikace (Send In-App Notifications), a jako příjemce zvolte sebe. Do textu notifikace vložte zástupný symbol Trigger value ({TRIGGER_VALUE}). Blynk za něj dosadí text, který mu pošle Node-RED.

  3. Automatizaci pojmenujte. Limit period určuje, za jak dlouho se automatizace smí spustit znovu: zvolte co nejkratší dobu, jinak by druhá zpráva odeslaná krátce po první nedorazila. Automatizaci uložte.

  4. Stáhněte si do mobilu aplikaci Blynk IoT z App Store nebo Google Play a přihlaste se stejným účtem. Zkontrolujte, že má aplikace povolené notifikace, aby vám upozornění mohlo naskočit. 📱

  5. V mobilu otevřete zařízení a nastavte jeho dashboard: přidejte widget Button, přepněte ho do režimu Switch a přiřaďte mu datastream se stavem detektoru. Detektor pak budete pohodlně zapínat a vypínat z mobilu.

Nastavte zprávu v Node-RED​

  1. V Playgroundu klikněte na záložku Functions, kde je programovací plocha Node-RED.

  2. Začněte jako vždy: na plochu nejdřív umístěte uzel mqtt in ze sekce network.

Dvakrát na něj klikněte a do řádku Topic zkopírujte tento topic, přes který krabička hlásí pohyb:

node/x-axis-detector:0/accelerometer/-/event-count

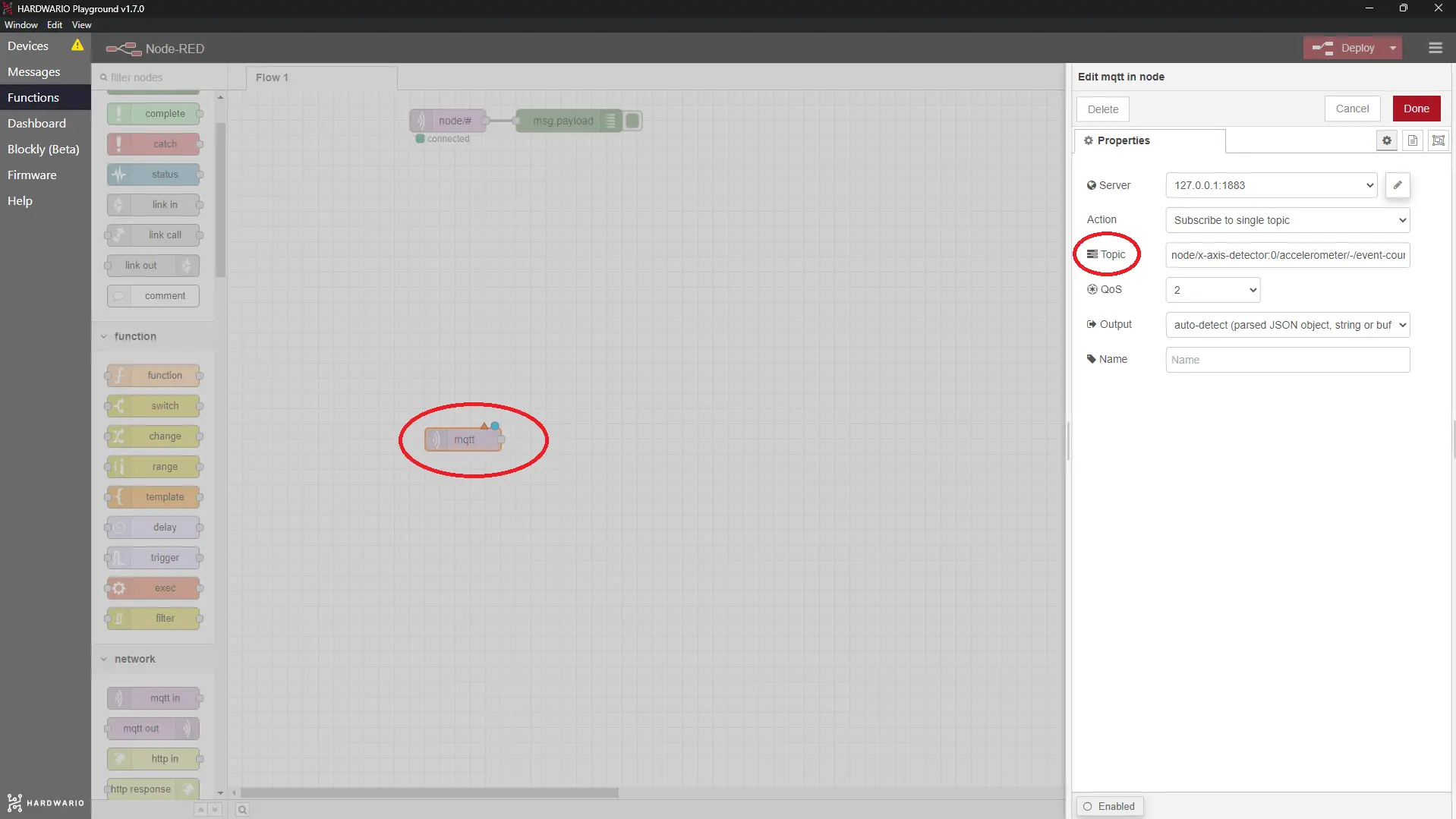

Dialog Edit mqtt in node s topicem event-count akcelerometru ve zvýrazněném poli Topic
  1. Vedle tohoto uzlu umístěte uzel Switch ze sekce Function. Díky němu můžete detekci vypnout, když jste doma a šuplík otvíráte sami.

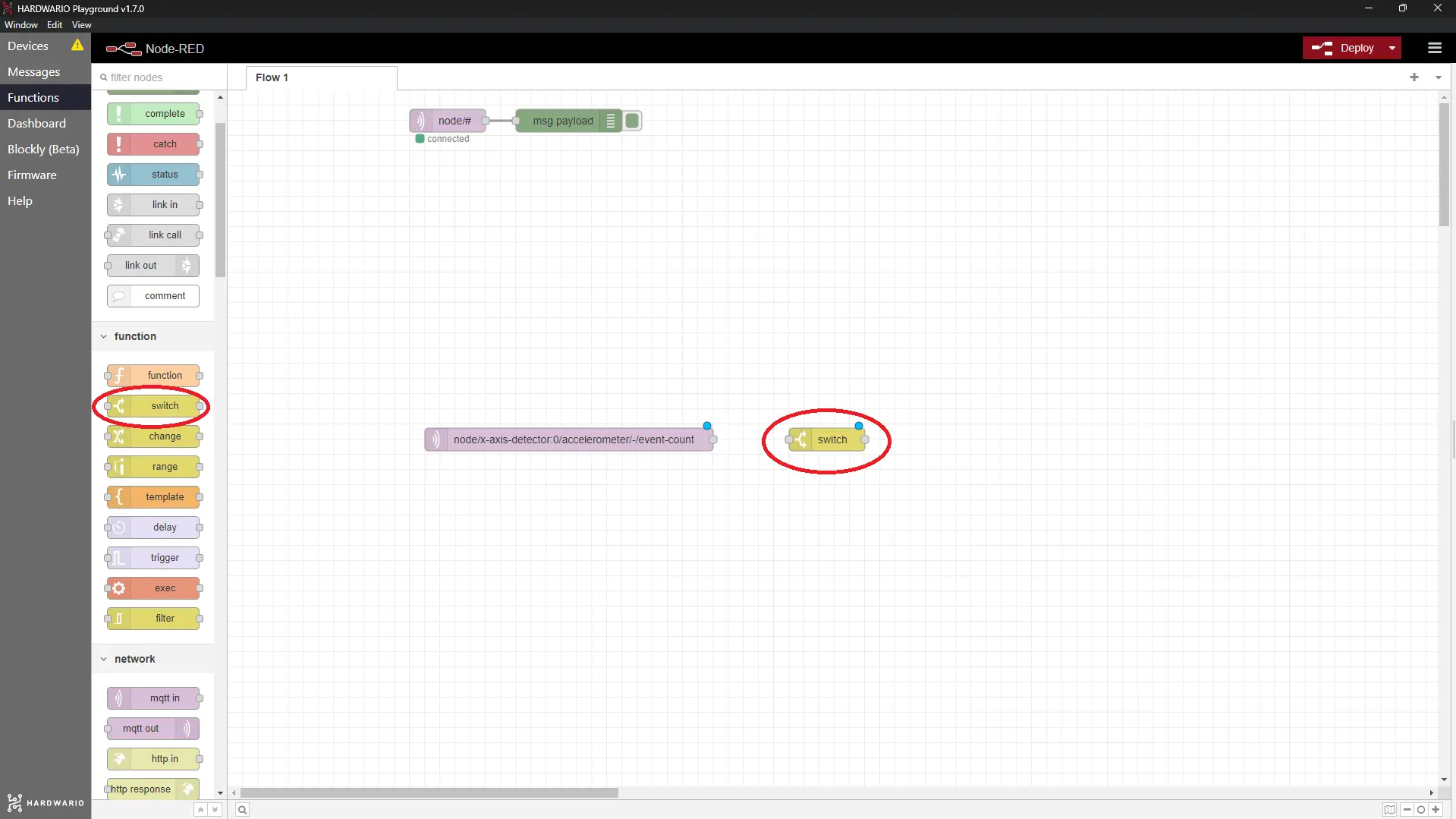

Plocha Node-RED s uzlem Switch vedle uzlu MQTT pro x-axis-detector

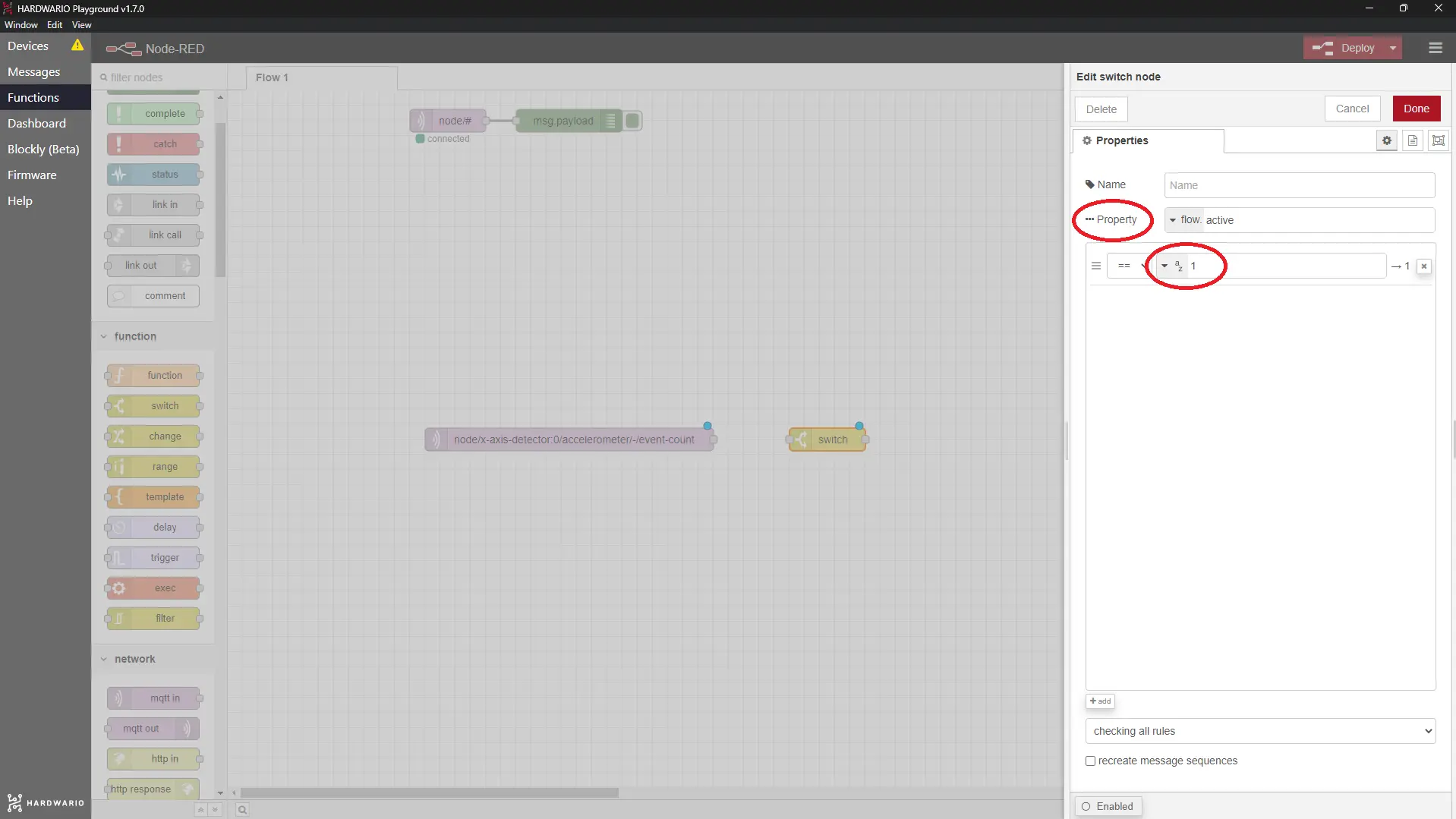

  1. V uzlu změňte řádek Property na flow.active a do řádku pod ním zadejte číslici 1. Díky jedničce se notifikace pošle jen tehdy, když je přepínač zapnutý, jinak se zahodí. Řiďte se obrázkem.
Dialog Edit switch node: Property nastaveno na flow.active s pravidlem rovná se 1
  1. Za něj umístěte ještě uzel Change ze sekce Function.

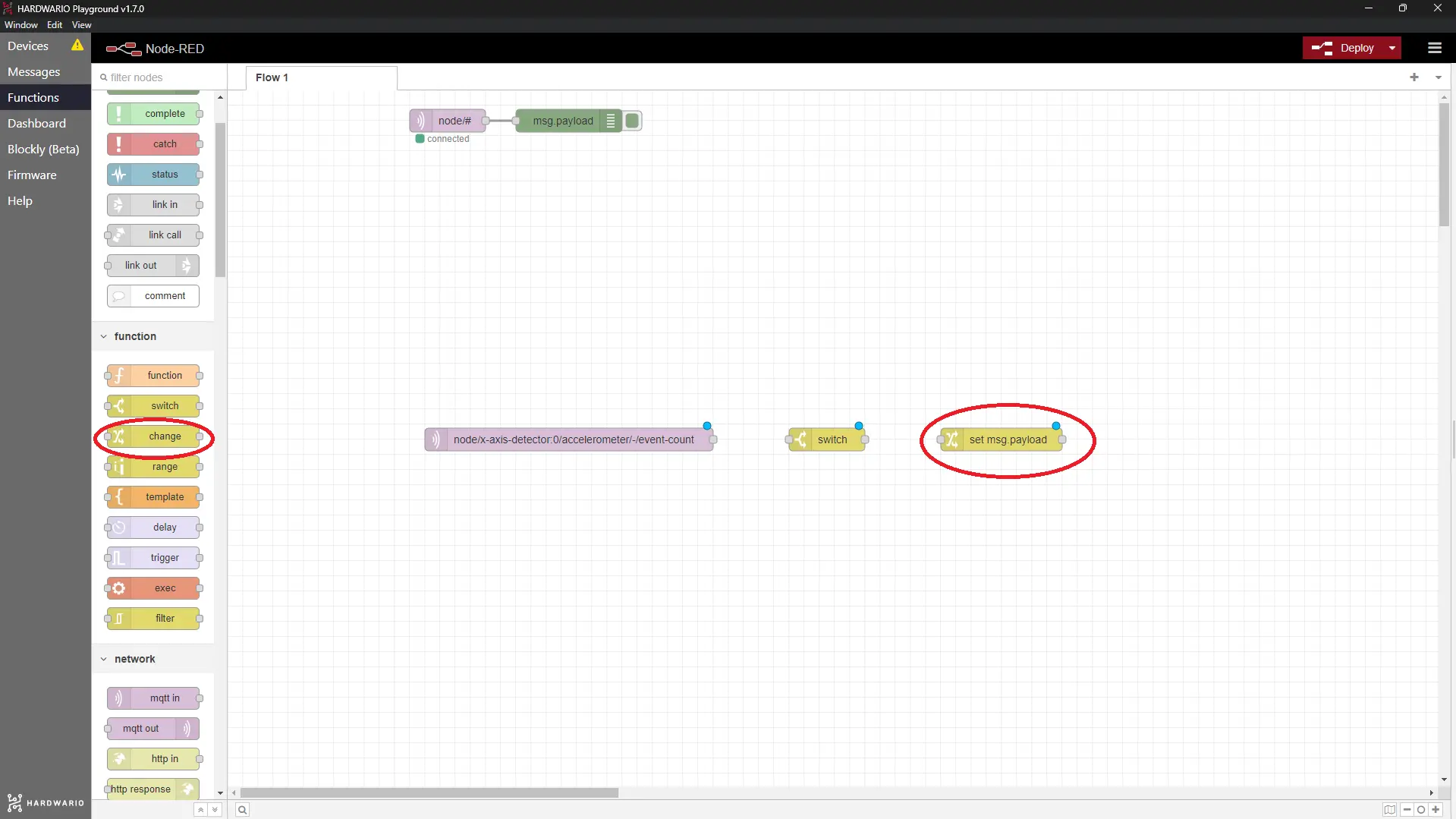

Plocha Node-RED s uzlem Change (set msg.payload) přidaným za uzel Switch

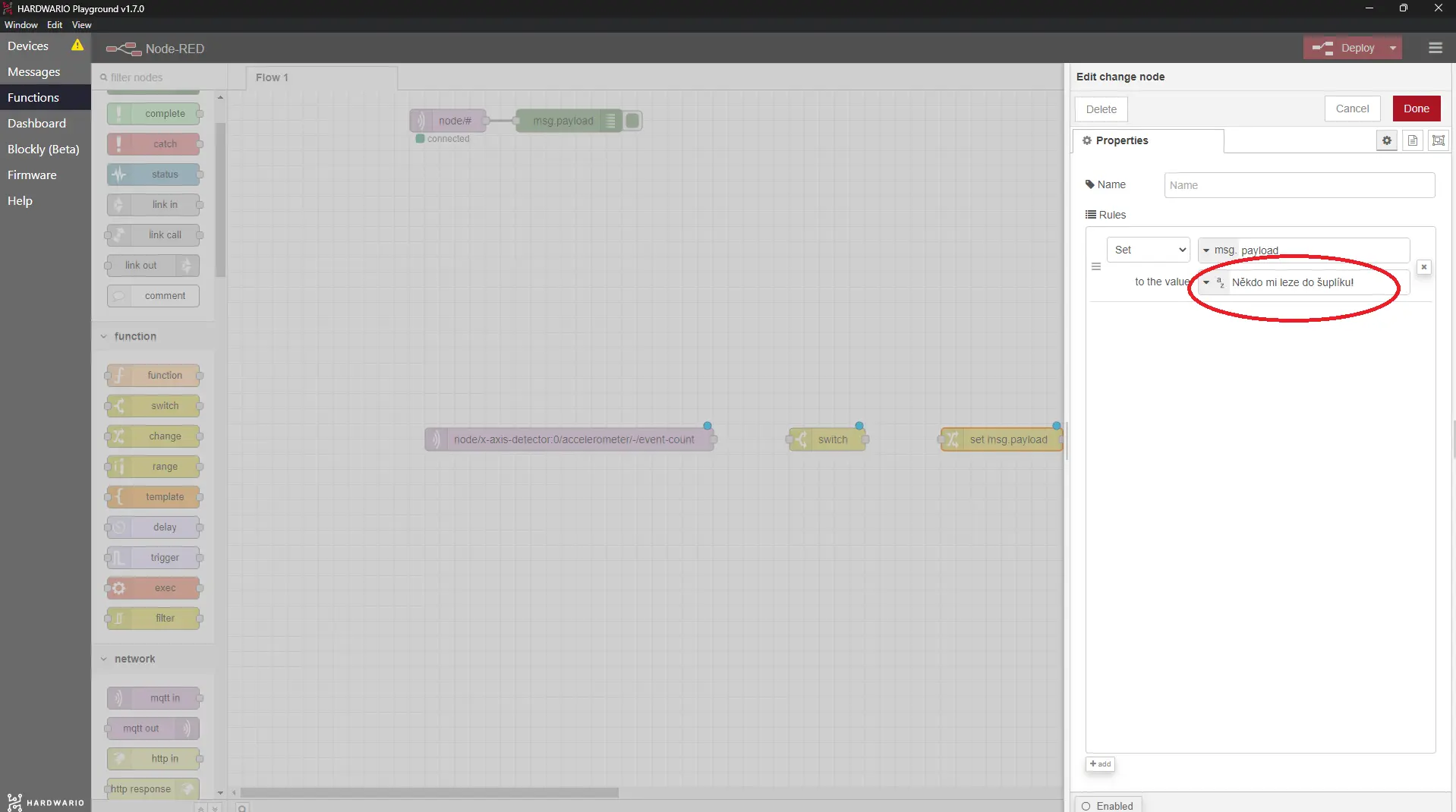

  1. V něm nastavte zprávu, která vám přijde do mobilu. Pozor, čárky a háčky Blynk neumí. 🤷
Dialog Edit change node: msg.payload nastaven na text upozornění

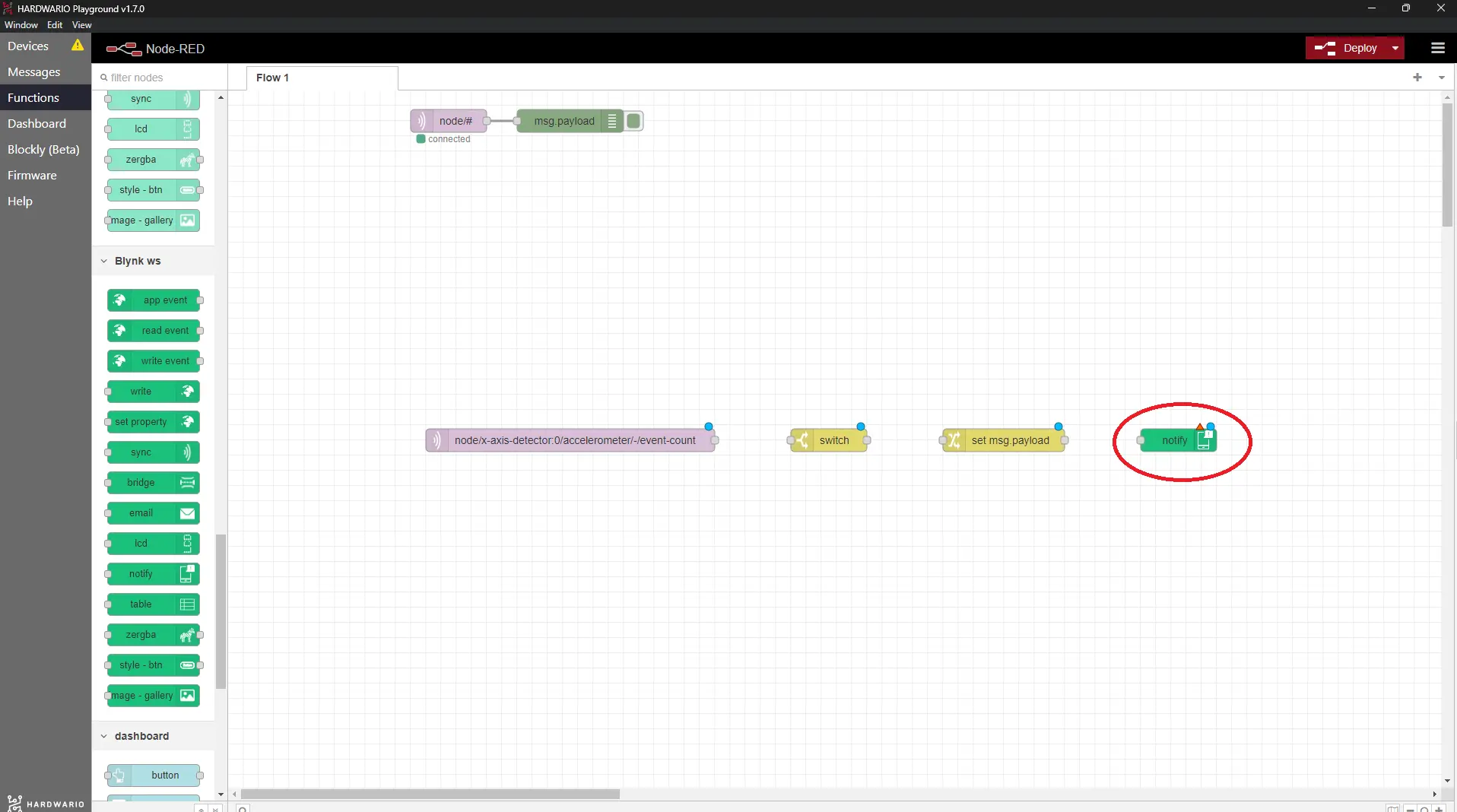

  1. Na konec tohoto potravního řetězce umístěte uzel write ze sekce Blynk IoT. Sekci Blynk ws nepoužívejte, patří ke starému Blynku, který už nefunguje.

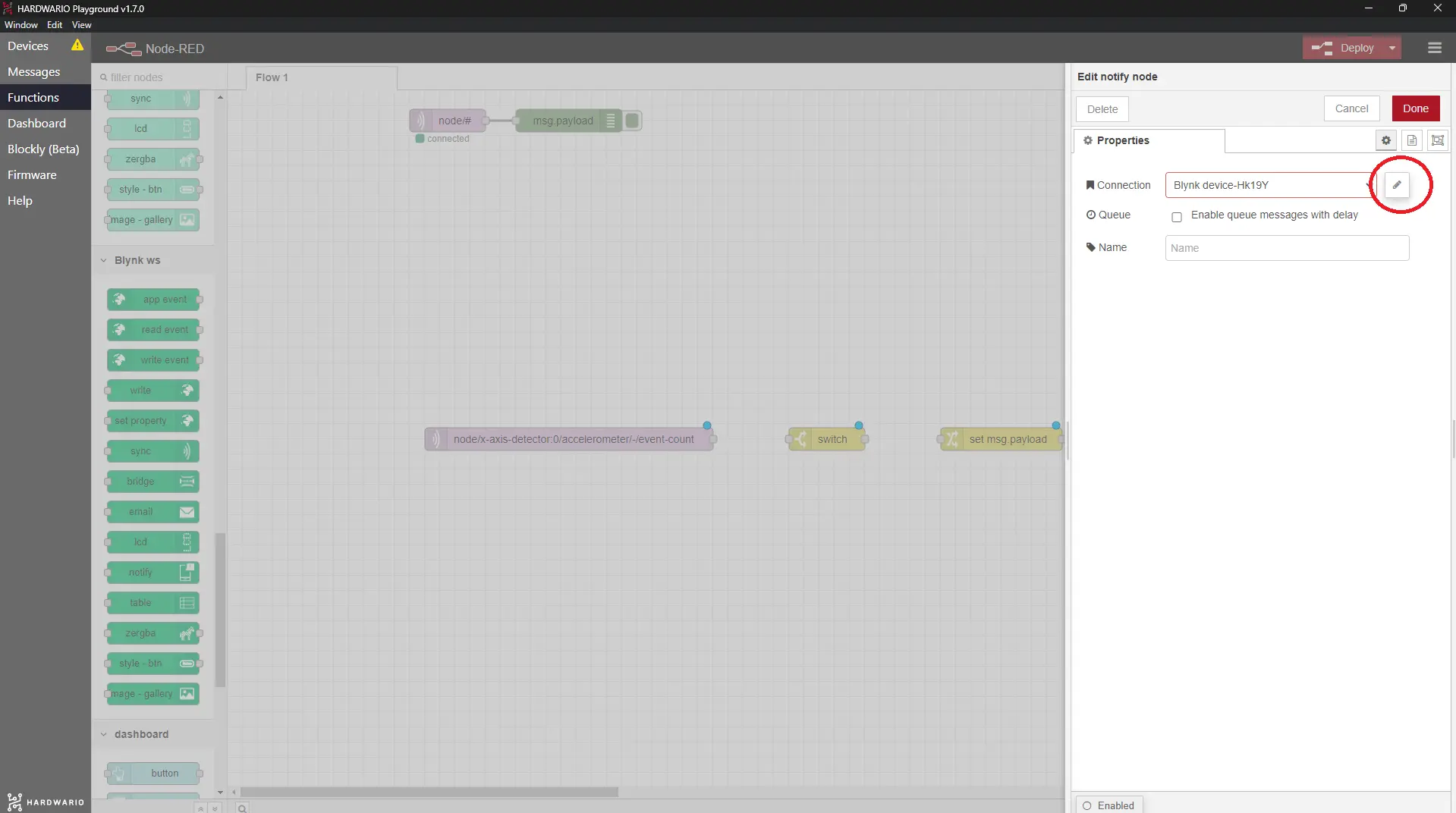

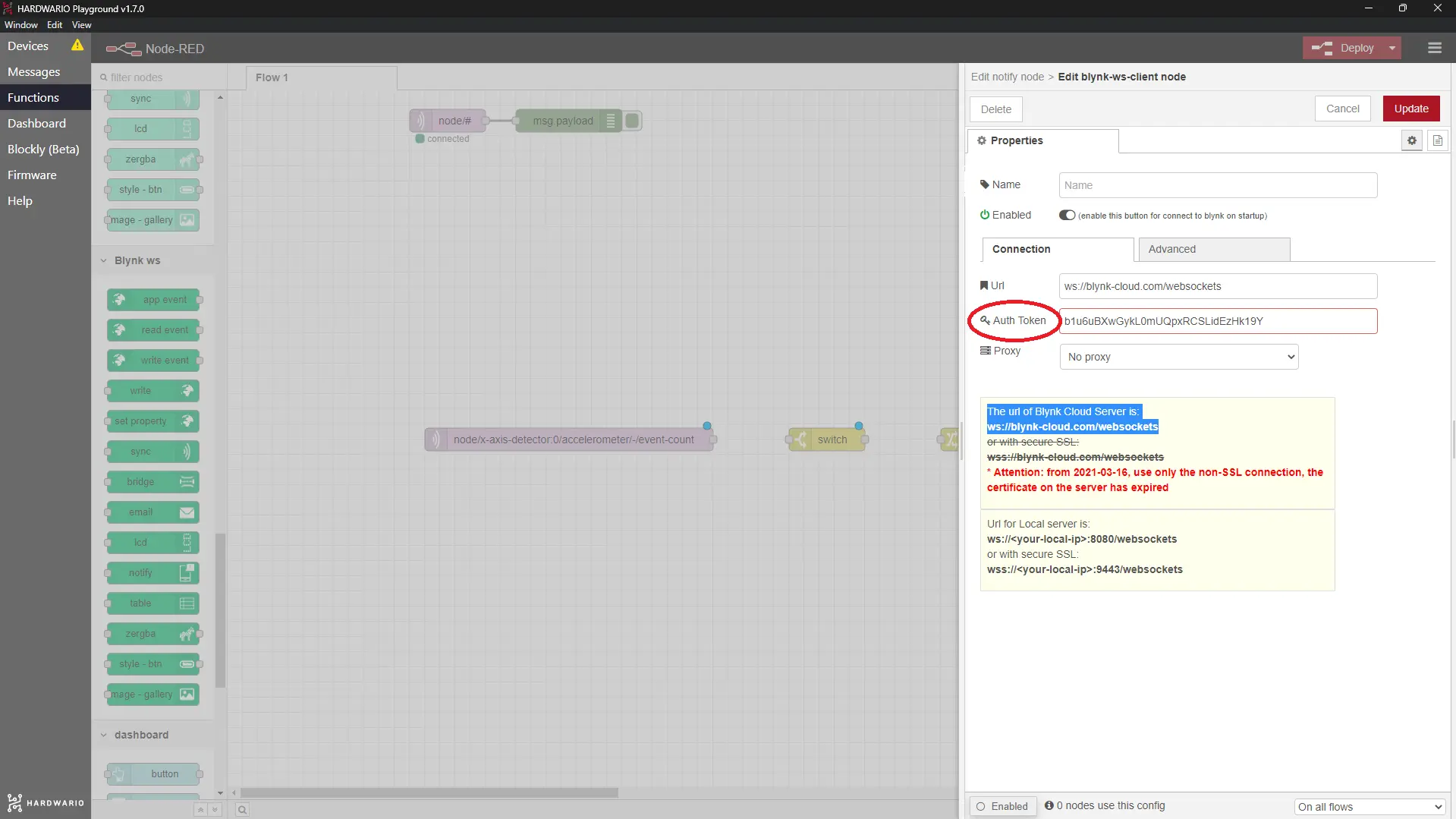

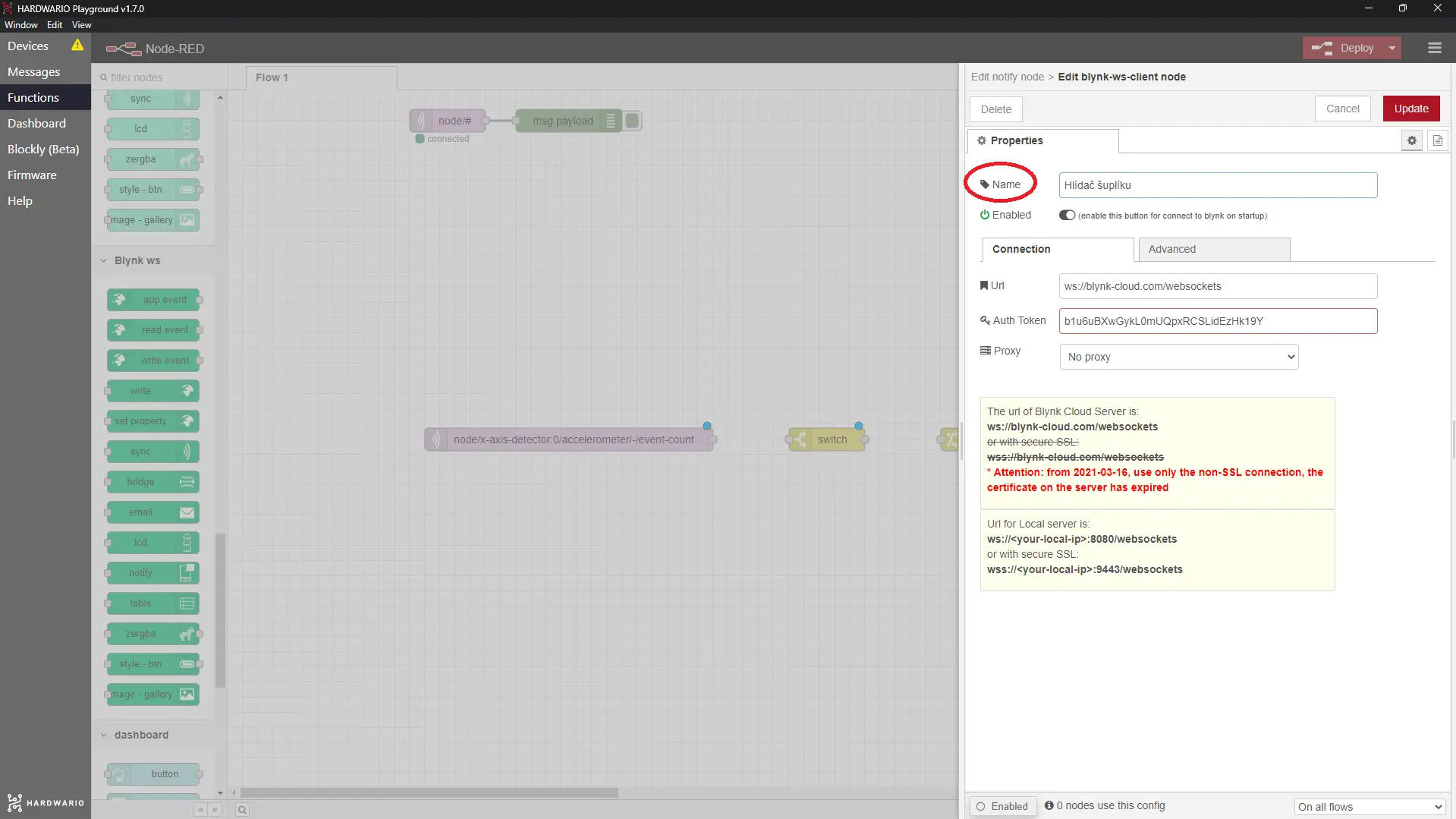

  2. Dvakrát na něj klikněte, aby se otevřelo nastavení. Vedle pole Connection uvidíte malou tužku. Klikněte na ni a otevře se nové okno. Do pole Url zadejte blynk.cloud a do polí Auth Token a Template ID zkopírujte hodnoty z webové aplikace Blynk na počítači: Auth Token najdete na záložce Device Info zařízení, Template ID v detailu šablony. Potvrďte tlačítkem Add.

Náš tip: Připojení pojmenujte, ať ho v dalších uzlech snadno poznáte.

  1. Do pole Virtual Pin zadejte číslo pinu datastreamu pro zprávu (pro V2 je to 2). Díky tomu se z otevření šuplíku stane push notifikace: uzel zapíše zprávu do datastreamu a automatizace ji pošle dál. Potvrďte tlačítkem Done.

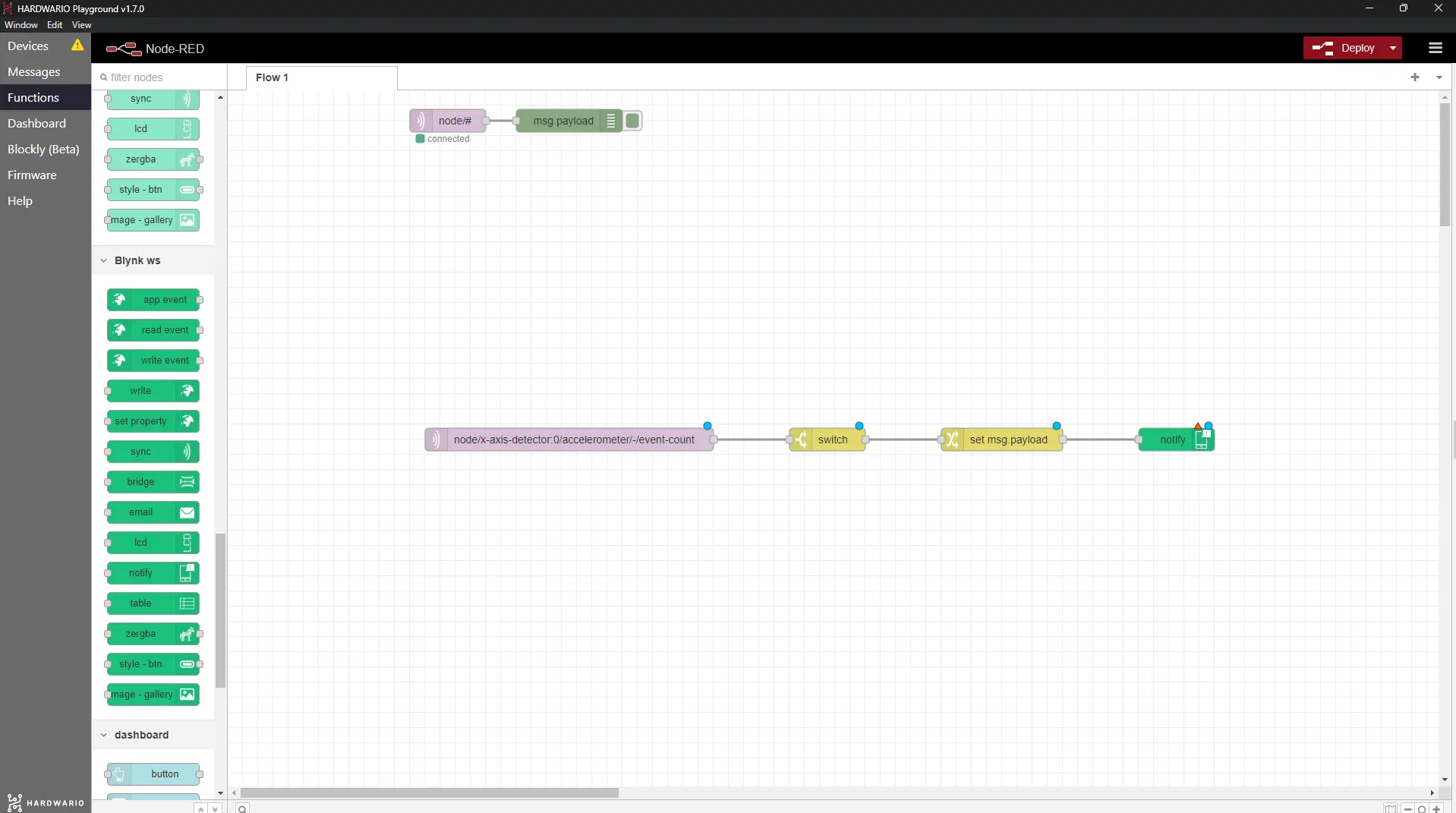

  2. Teď celý řetězec propojte: MQTT ➡️ Switch ➡️ Change ➡️ Blynk IoT write. A jdeme dál.

Nastavte v Node-RED přepínač detektoru​

Druhý řetězec čte widget Switch ve vašem mobilu, takže detektor můžete zapínat a vypínat na dálku.

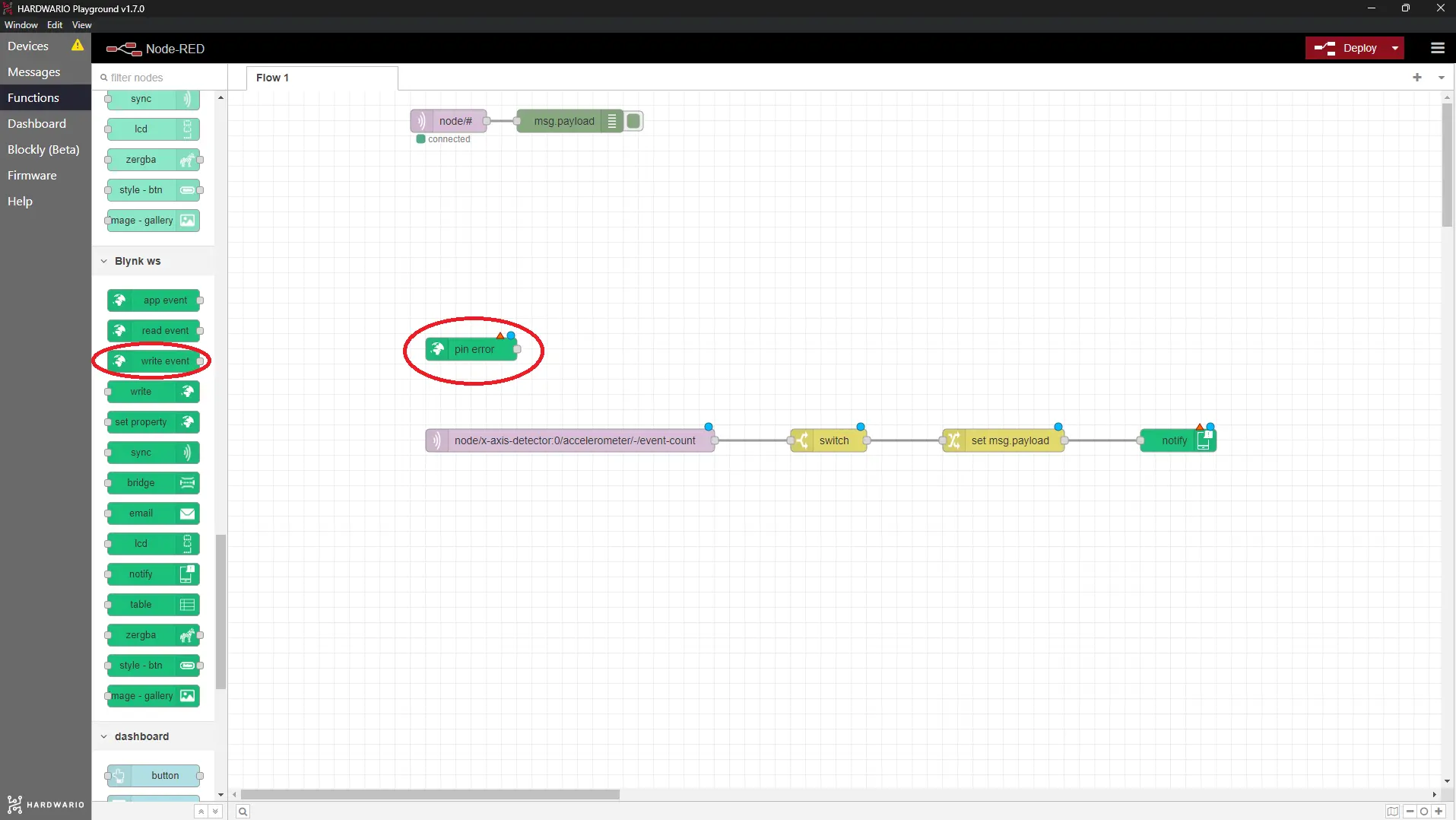

  1. Začněte další řetězec: na plochu umístěte uzel write event ze sekce Blynk IoT. Ten přijímá stav přepínače z mobilu.

  2. Dvojklikem ho otevřete. V řádku Connection vyberte připojení, které jste nastavili výše u uzlu write. Do řádku Virtual Pin zadejte číslo pinu datastreamu se stavem detektoru (pro V3 je to 3). Potvrďte tlačítkem Done.

  3. A poslední uzel do party: na plochu umístěte uzel Change ze sekce Function.

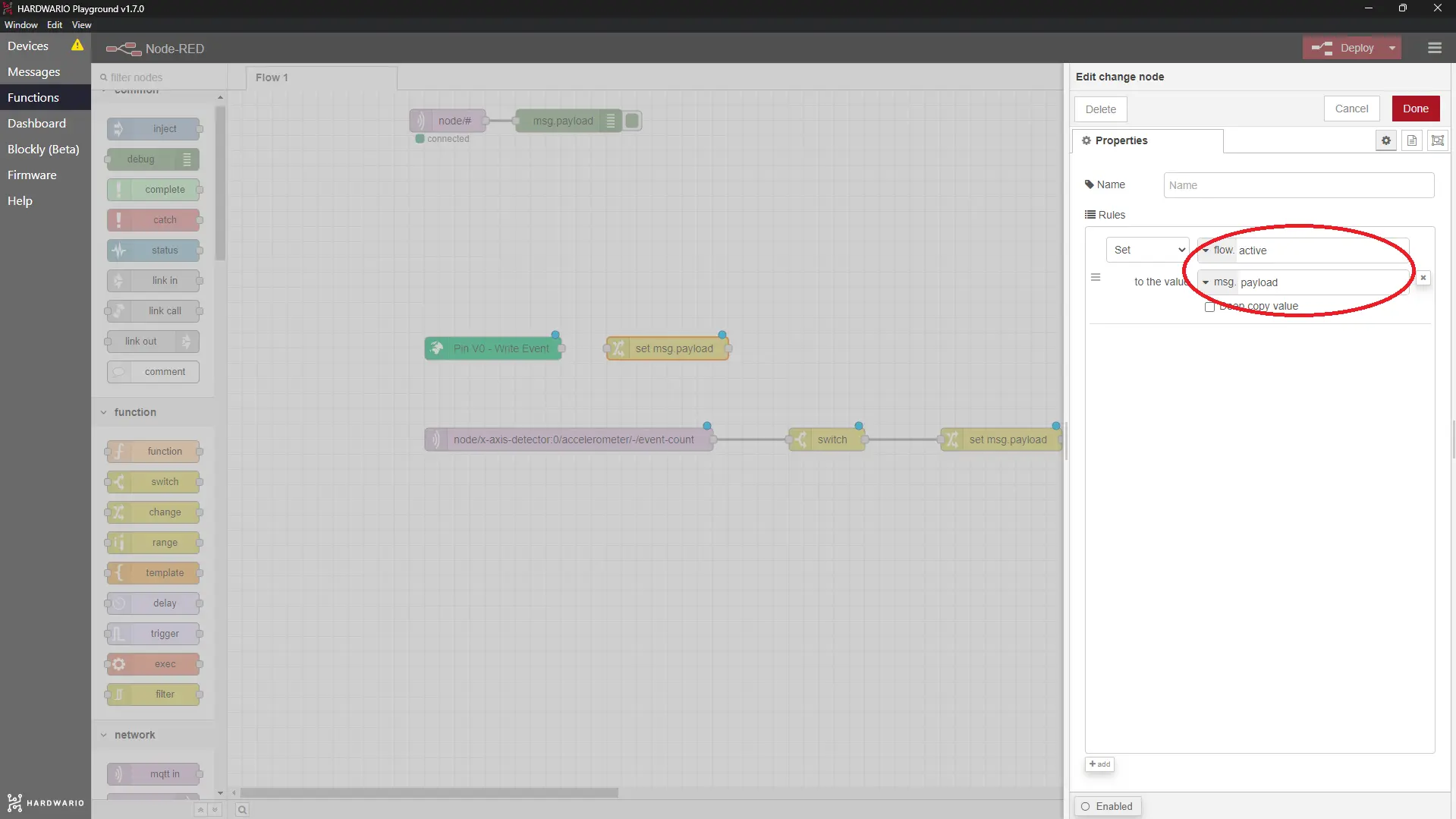

  4. Uzel nastavíte tak, aby reagoval na zapnutí a vypnutí přepínače v Blynku. Dvojklikem ho otevřete a do políček Rules postupně zadejte flow.active a msg.payload, aby se hodnota přepínače ukládala do proměnné flow.active, kterou kontroluje uzel Switch v prvním řetězci.

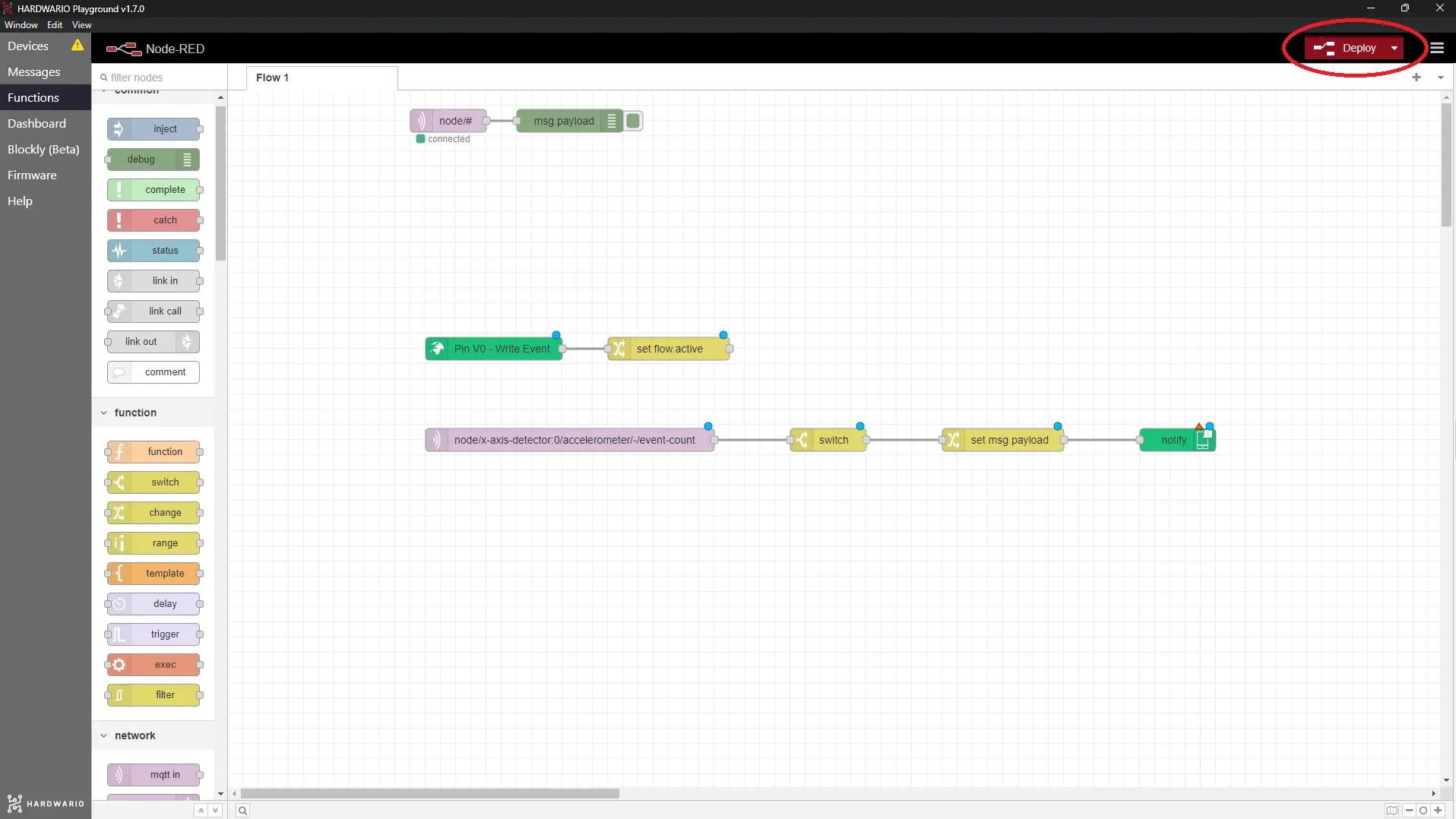

  5. Teď tuhle dvojici propojte. Nezapomeňte také kliknout na tlačítko Deploy vpravo nahoře, aby se všechno spustilo.

Nastražte past​

  1. Krabičku položte do šuplíku naplocho.

  2. Všechno ostatní už ovládáte z mobilu. 📱 Otevřete zařízení v aplikaci Blynk IoT a zapněte detektor přepnutím widgetu Switch do polohy ON. (Pokud už je zapnutý z dřívějška, vypněte ho a znovu zapněte, ať se Node-RED dozví jeho stav.)

  3. A čekejte, až se myška chytí. 🥁 Jakmile někdo otevře šuplík, na mobilu vám naskočí push notifikace. Mezitím si naplánujte, co s nenechavcem uděláte. Doporučujeme, ať za vás týden dělá domácí práce. Zaslouží si to.
