Monitor teploty psí boudy

Úvod​

Zima, že by ani psa nevyhnal? Hlídejte teplotní pohodlí svého nejlepšího přítele a sledujte teplotu v jeho boudě. 🐶

S tímto projektem se naučíte měřit teplotu pomocí IoT a zobrazit ji v grafu. Stačí vám základní sada HARDWARIO, tedy Sada Start. Pes se vám možná odvděčí tím, že nadělá méně nepořádku. Nebo tak nějak. 🐩

Připravte si krabičku​

  1. Sestavte a spárujte Sadu Start. Do modulu Core Module potřebujete firmware twr-radio-push-button. Pokud nevíte, jak si firmware stáhnout nebo co to je, najdete to tady.

  2. Změny teploty uvidíte v Playgroundu v záložce Messages.

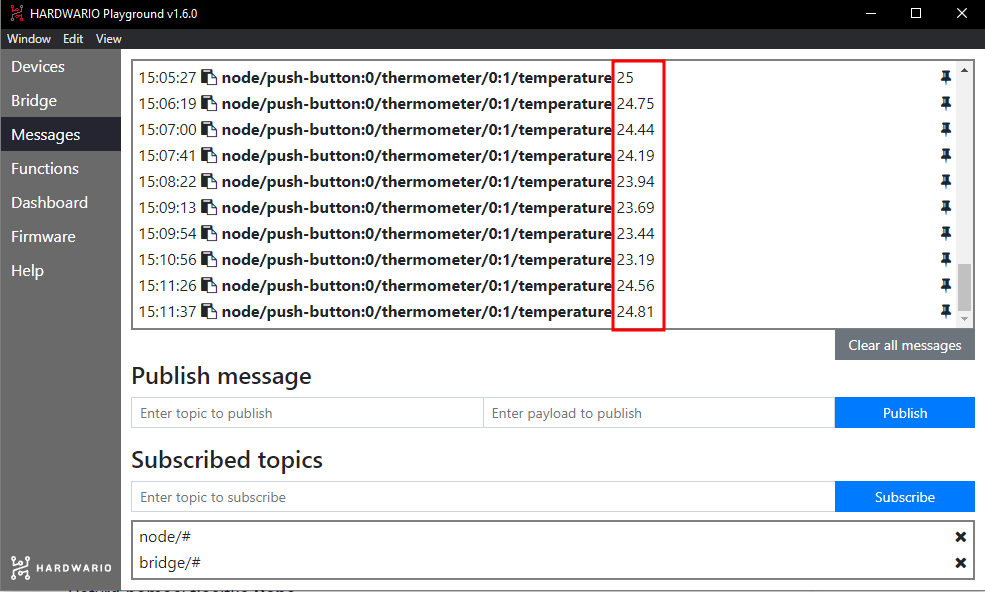

Záložka Messages v Playgroundu se zprávami o teplotě

Nastavte si Node-RED​

  1. Programovat začnete v Node-RED. Nejdřív v Playgroundu klikněte na záložku Functions.

  2. Na prázdnou plochu přetáhněte světle fialový uzel (bublinu) s názvem mqtt in. Najdete ho v sekci network.

  3. Uzel otevřete dvojklikem. V řádku Topic určíte, co se bude v grafu zobrazovat. Teď to bude teplota. Do řádku proto zkopírujte zprávu s teplotou ze záložky Messages (bez čísla). Nebo klidně použijte tuto:

node/push-button:0/thermometer/0:1/temperature

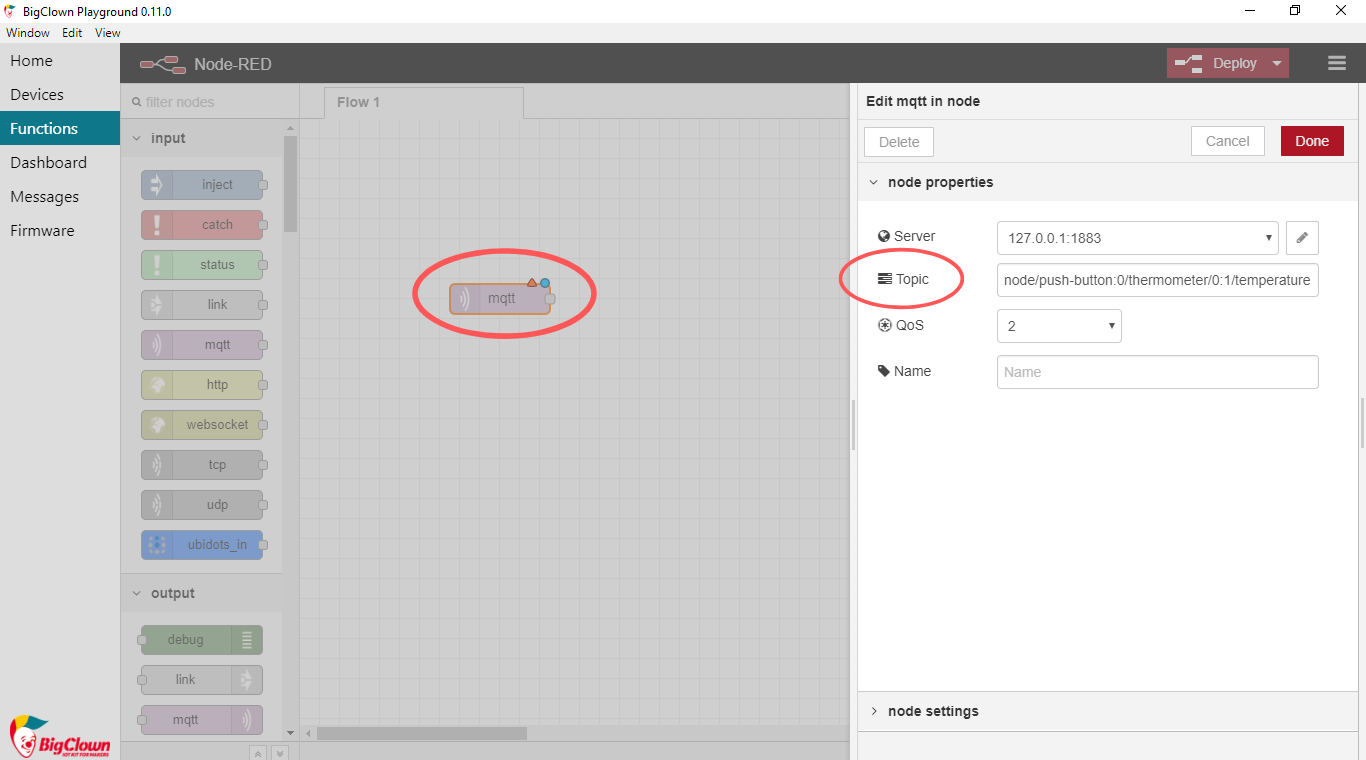

Uzel MQTT s topicem teploty

Potvrďte tlačítkem Done.

  1. Vedle něj umístěte druhý, světle modrý uzel s názvem Chart (graf). Najdete ho v sekci Dashboard. Tímto uzlem určíte, jak se naměřená teplota zobrazí na obrazovce. Oba uzly propojte. 👌

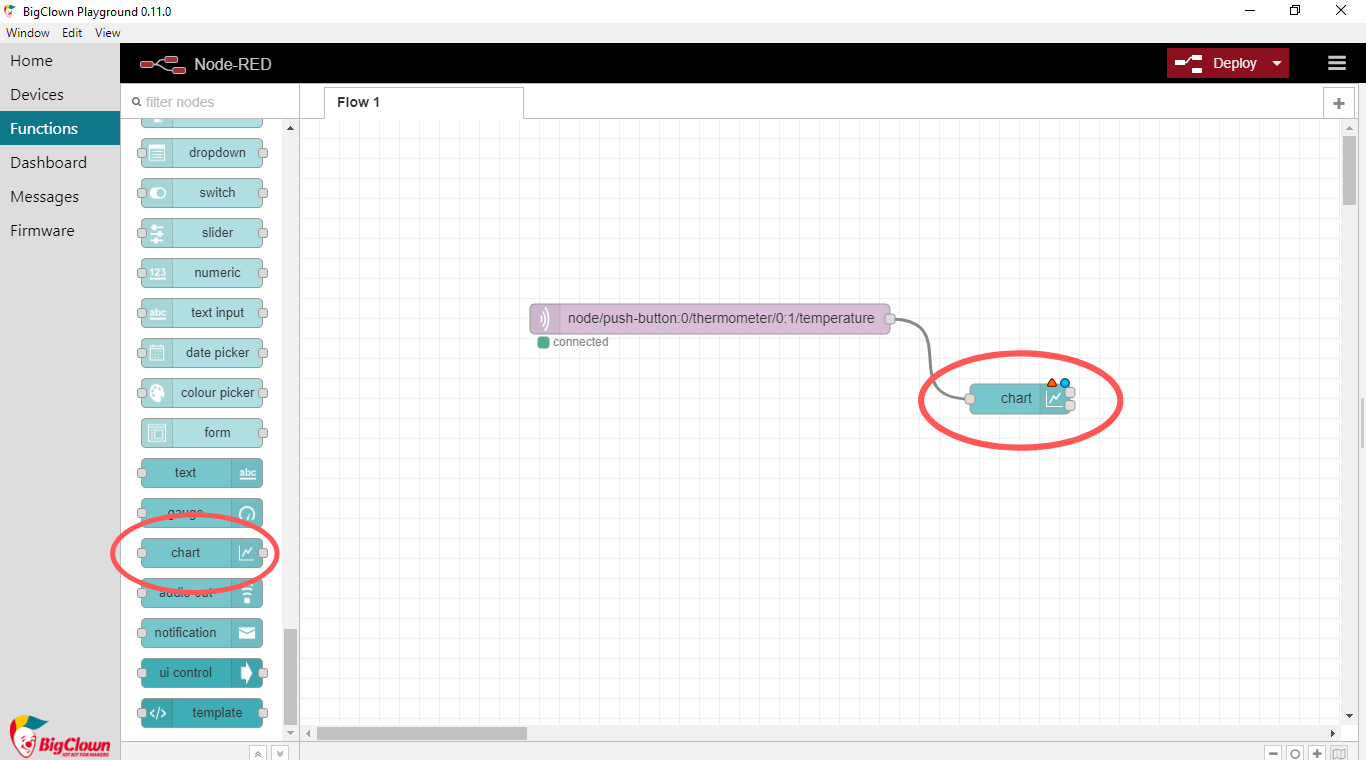

Uzel Chart pro dashboard v Node-RED

  1. Na uzel Chart dvakrát klikněte. V řádku X-axis nastavíte, za jak dlouhé období bude graf teplotu ukazovat. Délku zvolte podle sebe. V řádku Label graf libovolně pojmenujte.

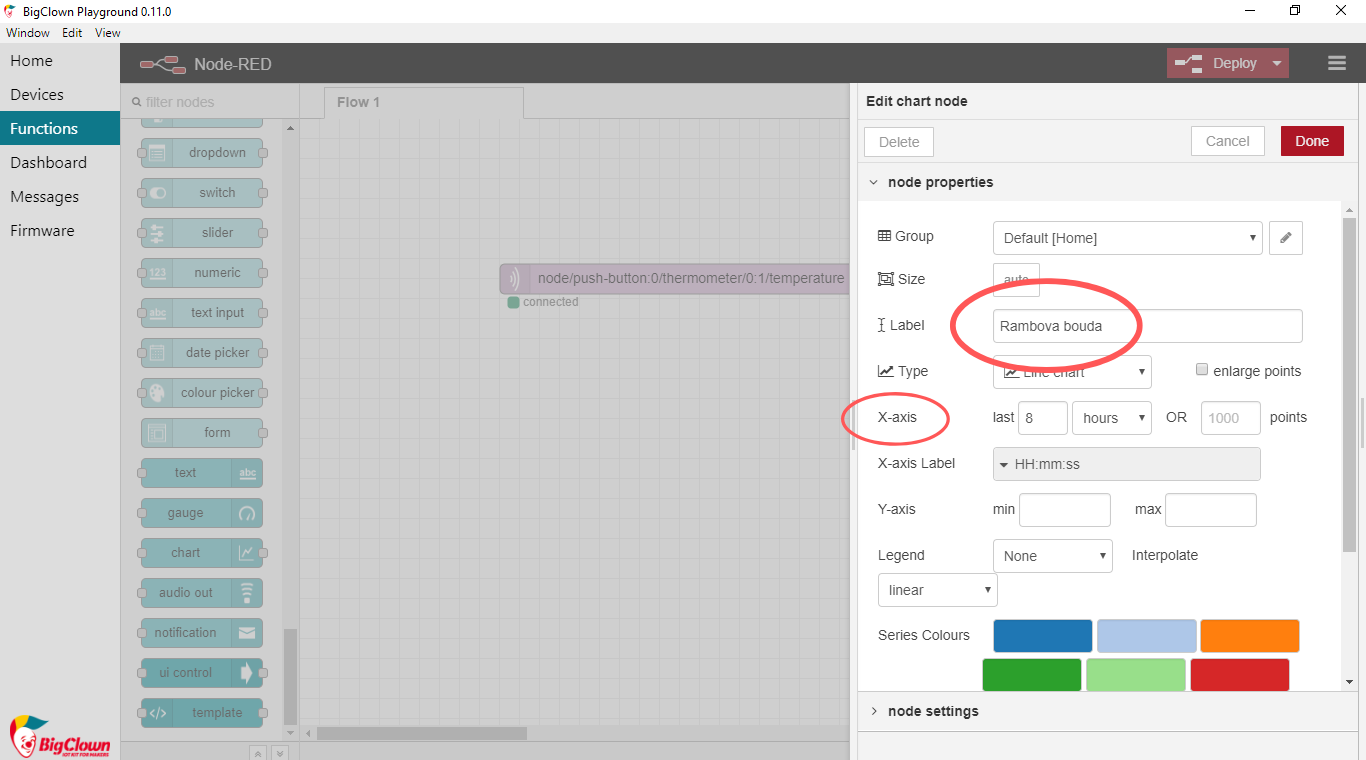

Nastavení uzlu Chart

Potvrďte tlačítkem Done.

  1. Teď klikněte na červené tlačítko Deploy v pravém horním rohu obrazovky. 🚨 Tím celý flow spustíte.

❗ Pozor: Po každé změně v uzlech musíte na Deploy kliknout znovu.

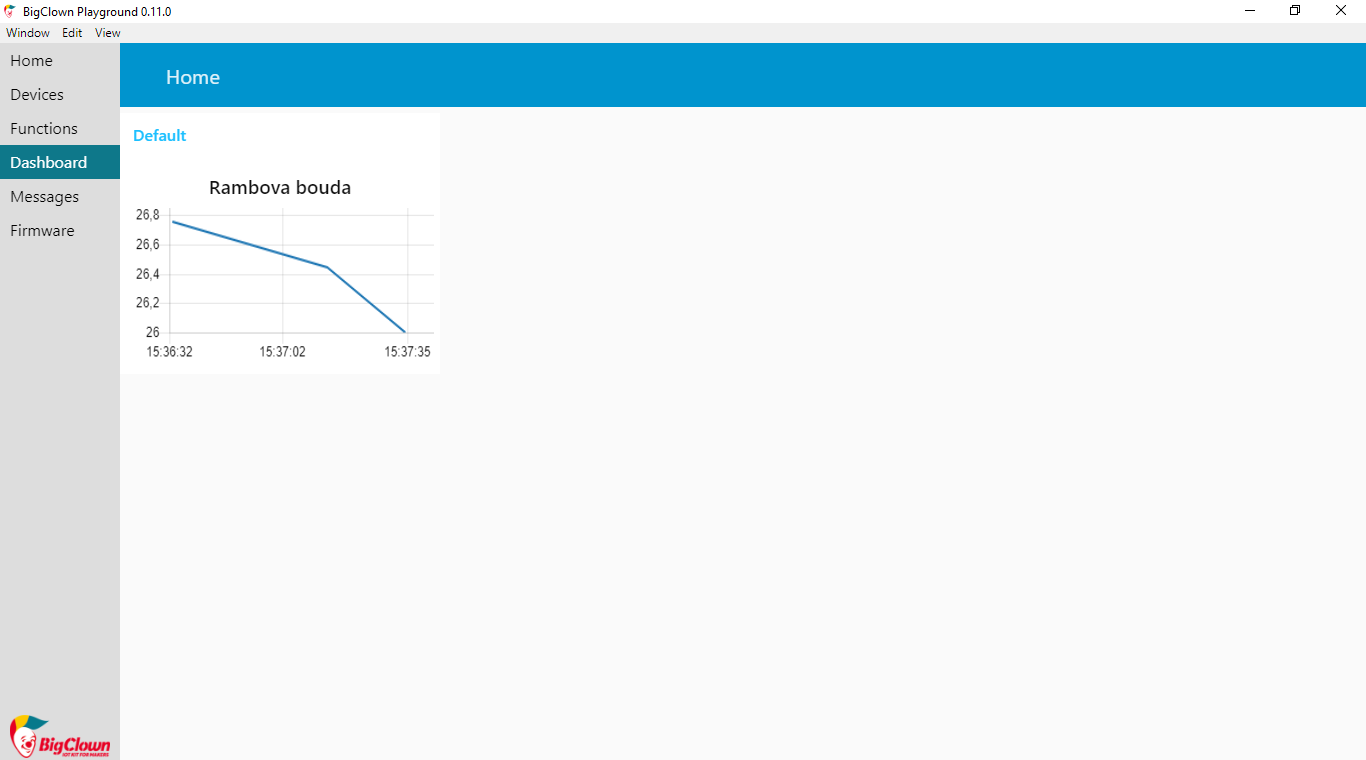

  1. Přepněte se na záložku Dashboard. Tady je váš graf. 👏 Graf teploty v psí boudě

A akce!​

  1. Krabičku přilepte kobercovou páskou dovnitř boudy na stěnu. 🏡

  2. Sledujte, jak se mění teplota, když je pes venku a když je uvnitř. Pes totiž boudu svým tělem trochu vyhřeje. 🐕 Náš tip: Až teploty klesnou, vystelte boudu dekou nebo slámou.

  3. Když je venku pod −15 °C, na nic nečekejte a pusťte psa dovnitř domu, aspoň do předsíně. ❄

  4. Uvidíte, že pes bude spokojený! 👌
