Dračí dech

Úvod​

Užijte si s kamarády zábavu s IoT. Kdo z vás bude mít nejžhavější, nebo nejchladnější dech? Čím si k vítězství pomůžete, je na vás. Povoleno je všechno. 😱

V tomto projektu se naučíte měřit teplotu pomocí IoT. Stačí vám základní Sada Start od HARDWARIO.

Připravte si krabičku​

  1. Sadu Start sestavte a spárujte. Do modulu Core Module potřebujete firmware twr-radio-push-button.

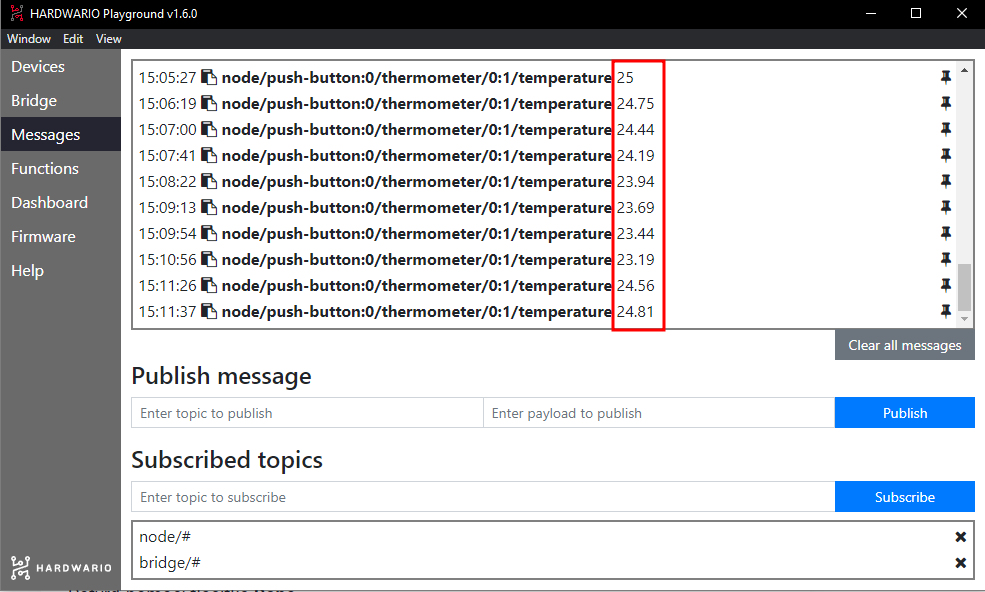

  2. Otevřete v Playgroundu záložku Messages. Uvidíte v ní změny teploty. Krabička teplotu posílá sama, a to pravidelně každých 15 minut a navíc hned, jakmile se změní aspoň o 0,2 °C. Právě toho využijeme.

Záložka Messages v Playgroundu

Nastavte si Node-RED​

  1. Záložka Messages vám možná stačit nebude. ✌️ Postavte si z bublin v Node-RED vlastní barevný ukazatel teploty. Nejdřív v Playgroundu klikněte na záložku Functions.

  2. Na prázdnou plochu umístěte světle fialový uzel (bublinu) s názvem mqtt in. Najdete ho v sekci network.

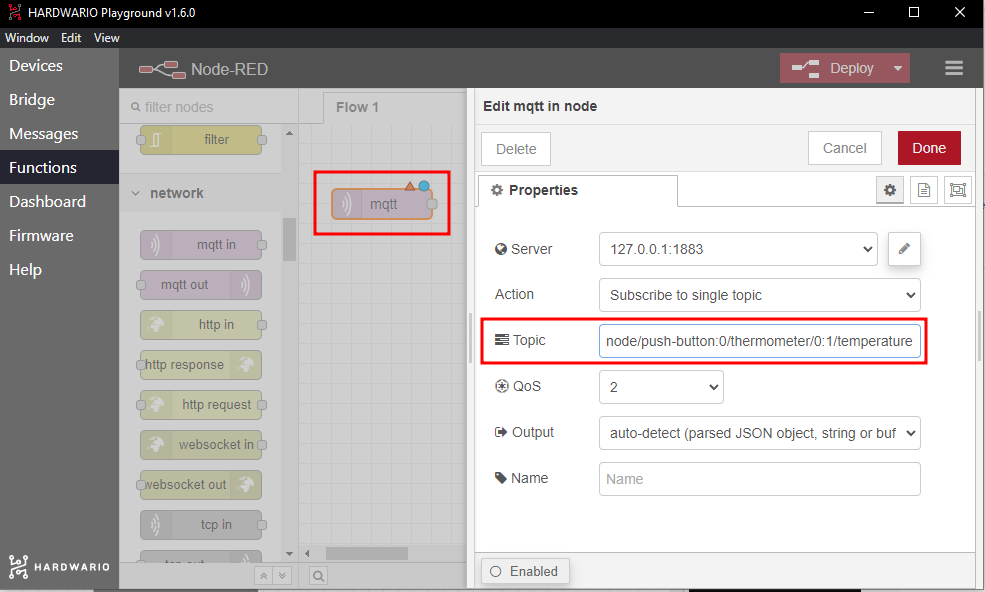

  3. Uzel otevřete dvojklikem. V řádku Topic určíte, co má barevný ukazatel zobrazovat, tentokrát teplotu. Do řádku proto zkopírujte zprávu s teplotou ze záložky Messages (bez čísla), nebo klidně použijte tuto:

node/push-button:0/thermometer/0:1/temperature

MQTT

Potvrďte tlačítkem Done.

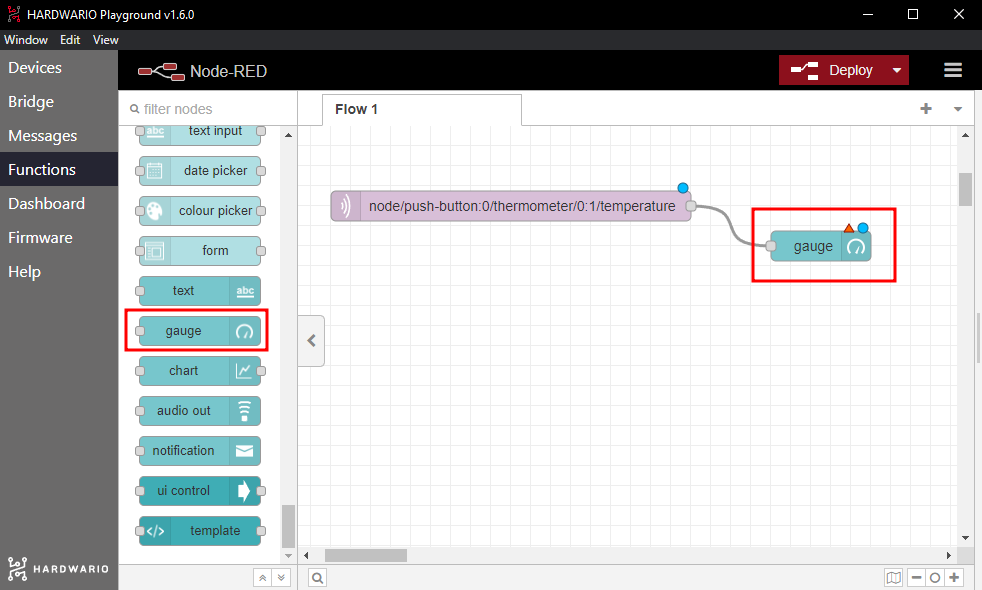

  1. Vedle uzlu umístěte druhý, tentokrát modrý uzel s názvem gauge. Najdete ho v sekci dashboard. Tento uzel určuje, jak se naměřená teplota zobrazí na obrazovce: jako ukazatel. Oba uzly propojte.

Ukazatel Gauge

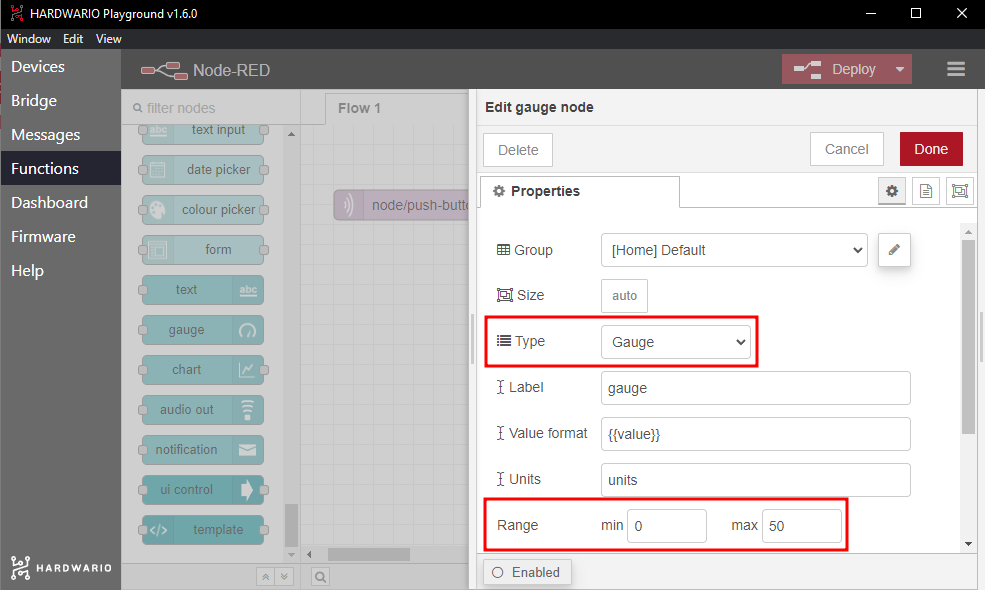

  1. Na uzel Gauge dvakrát klikněte. V řádku Type nastavíte, jak se bude graf zobrazovat (nejlepší bude Gauge). V řádku Range upravíte minimální a maximální hodnotu ukazatele (zkuste 0 a 50).

Node-RED

Potvrďte tlačítkem Done. Náš tip: V řádku Label můžete ukazatel libovolně přejmenovat.

  1. Teď stiskněte červené tlačítko Deploy v pravém horním rohu obrazovky. 🚨 Tím celý flow aktivujete. ❗ Pozor: Po každé změně v uzlech musíte Deploy stisknout znovu.

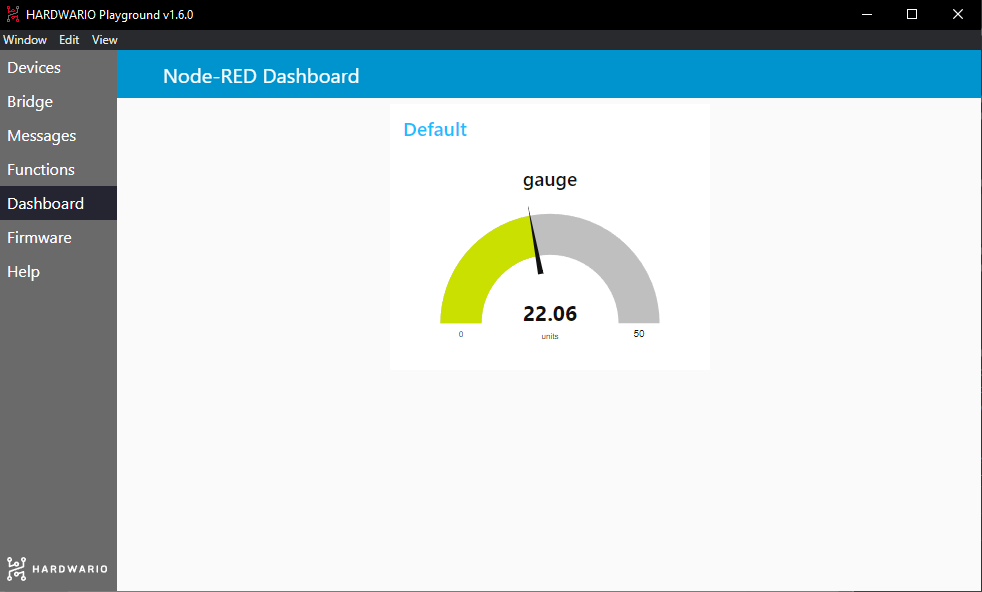

  2. Přepněte se na záložku Dashboard. Tady najdete svůj ukazatel. 😲

Node-RED

Rozjeďte hru s kamarády​

  1. Sedněte si s kamarády ke stolu.

  2. Nejdřív změřte, kdo v sobě skrývá dračí oheň. 🔥 Jeden po druhém dýchejte na krabičku. Pomůcky jsou dovolené: zkuste si dech zahřát vším, co máte po ruce. Zkoušejte všechno možné i nemožné. 🙌 ❓ Vyzkoušejte: Zahřeje dech víc horký čaj, nebo pálivé papričky?

  3. Po prvním kole následuje mrazivé kolo. ❄ Kdo dokáže dech ochladit tak, aby byl nejchladnější? ❓ Vyzkoušejte: Ochladí dech víc kostka ledu, nebo chladivá žvýkačka?

  4. Rekordy si zapište a při příští hře je zkuste překonat.
