Vylepšený monitor teploty psí boudy

Úvod

Základní verzi hlídače teploty psí boudy už máte? Postavte si ještě o třídu lepší. Bude vám posílat notifikace do mobilu, takže o zimě v boudě budete vědět, ať jste kdekoli. 🐶

S tímto projektem se naučíte nastavit krabičku tak, aby vám poslala zprávu, když teplota klesne pod nastavenou hodnotu. 👌 Štěkat krabička sice nezačne, ale i tak je to skvělý projekt. 🐩

Základní verzi tohoto projektu najdete tady: Hlídač teploty pro chlupatého hlídače: kontrolujte teplotu v boudě svého psa.

I tentokrát vám postačí základní sada HARDWARIO, tedy Sada Start.

Připravte si Node-RED

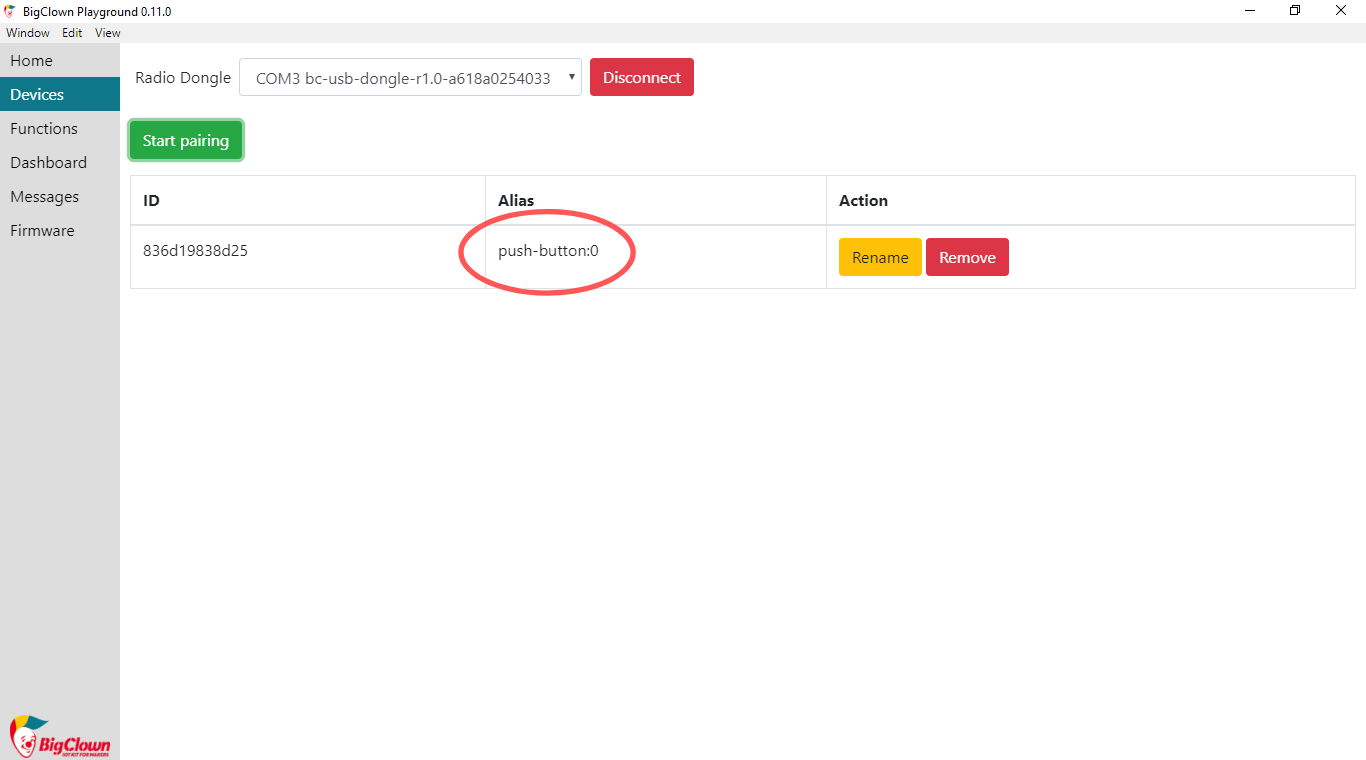

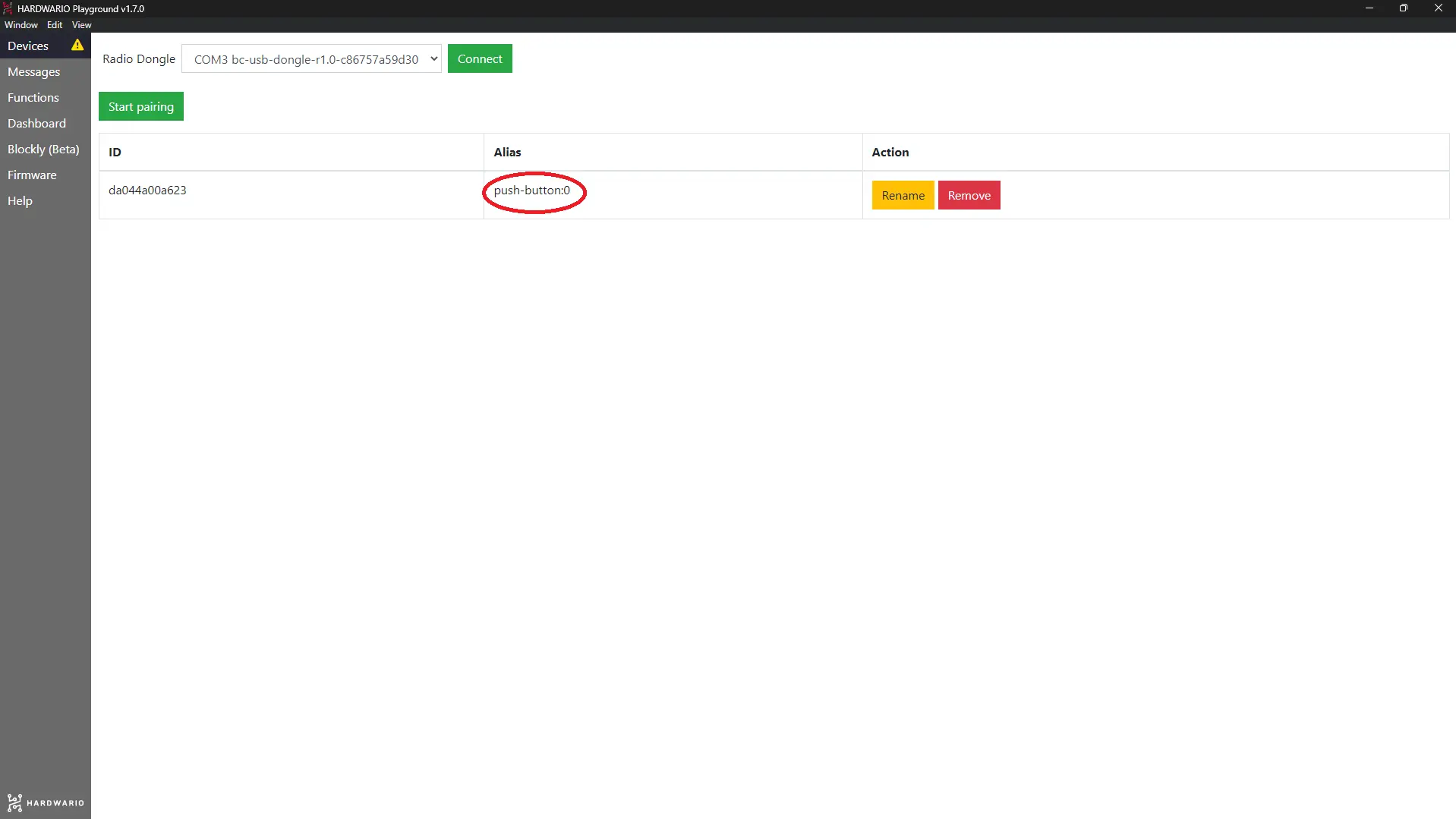

1. K projektu potřebujete známý firmware twr-radio-push-button. Máte ho nahraný? Tak na nic nečekejte a spárujte krabičku s donglem.

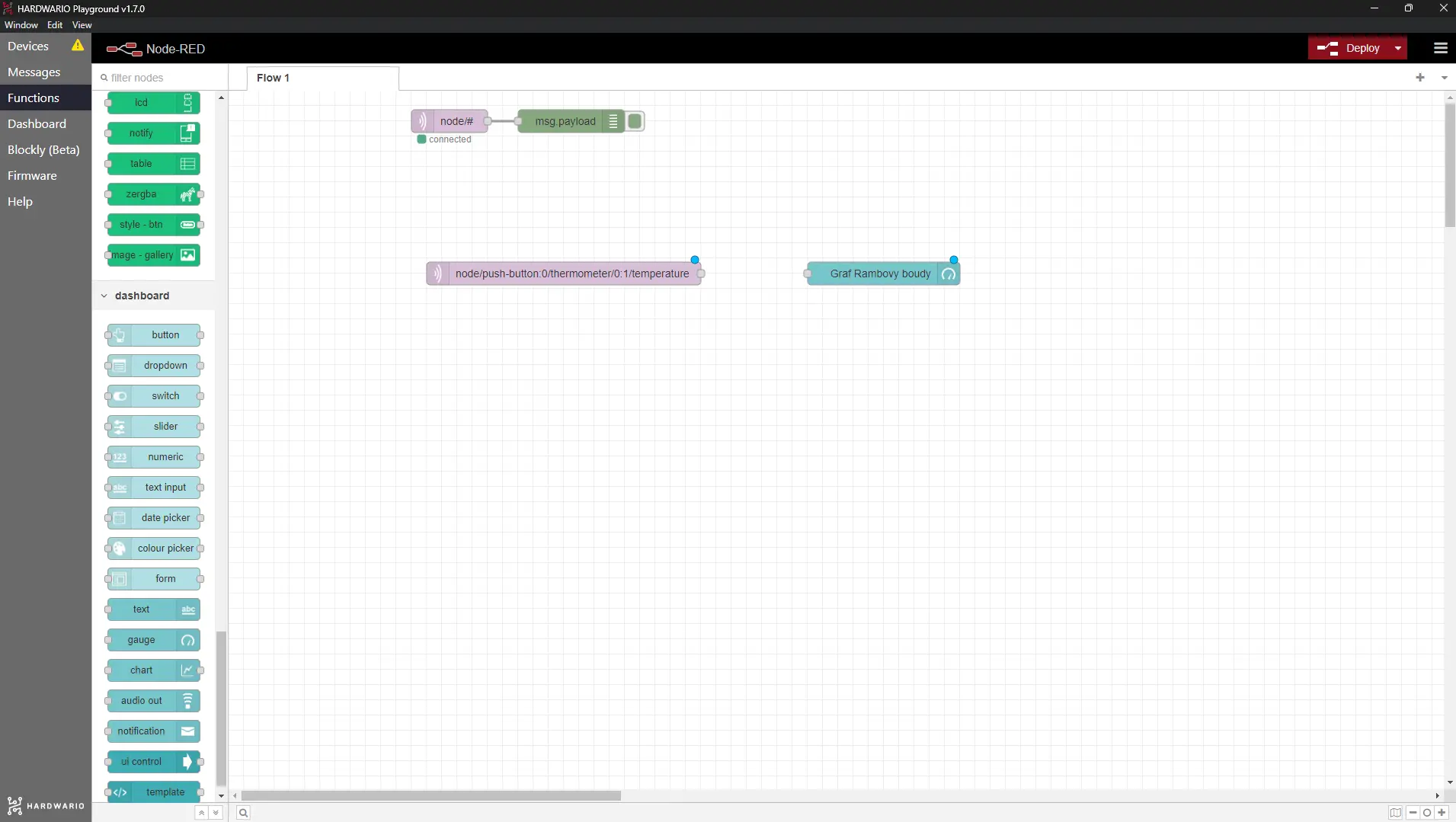

2. V Playgroundu přepněte na záložku Functions a umístěte na plochu totéž co v základní verzi projektu:

• jeden uzel mqtt in ze sekce network, do kterého znovu vložte tento Topic:

node/push-button:0/thermometer/0:1/temperature

• a ukazatel, tedy uzel Gauge ze sekce Dashboard. Měl by ukazovat rozsah od −15 do 40 °C. Pro lepší orientaci ho pojmenujte. ✍️

Držte si klobouky, jedeme dál. 🎩

Připravte Blynk IoT na upozornění

Upozornění na teplotu vám přijde do telefonu jako push notifikace z aplikace Blynk IoT. Právě tím se z krabičky stává chytrá věc. 😎 Node-RED pošle text upozornění do Blynku a automatizace v Blynku z každé nové zprávy udělá notifikaci.

1. Pokud ještě nemáte účet v Blynk IoT, založte si ho. Na tento projekt stačí bezplatný tarif: v době psaní návodu zahrnuje push notifikace v aplikaci a až pět automatizací.

2. Vytvořte šablonu zařízení (template). Jak na to, ukazuje rychlý návod Blynku. Můžete také použít šablonu z některého předchozího projektu.

3. V šabloně otevřete záložku Datastreams, klikněte na New Datastream a vyberte Virtual Pin. Datastream pojmenujte (třeba Zprava), vyberte volný pin (třeba V2) a jako datový typ (Data Type) zvolte String, protože notifikace ponese váš vlastní text.

4. V nastavení datastreamu povolte, aby ho automatizace mohly použít jako spouštěč: v části Automations zapněte Use as Condition. Datastream vytvořte a šablonu uložte.

5. Ze šablony založte zařízení: v sekci Devices přidejte nové zařízení, vyberte svou šablonu a zařízení pojmenujte. Na jeho záložce Device Info najdete Auth Token, který budete potřebovat v Node-RED.

Vytvořte automatizaci

1. V Blynku otevřete Automations a založte novou automatizaci. Jako podmínku (When) zvolte Device State, pak své zařízení, svůj datastream a Is Any. Automatizace tak zareaguje na každou zprávu, i když bude stejná jako minulá.

2. V části Do this přidejte akci, která pošle notifikaci do mobilní aplikace (Send In-App Notifications), a jako příjemce zvolte sebe. Do textu notifikace vložte zástupný symbol Trigger value ({TRIGGER_VALUE}). Blynk za něj dosadí text, který mu pošle Node-RED.

3. Automatizaci pojmenujte. Limit period určuje, za jak dlouho se automatizace smí spustit znovu. Dokud je v boudě zima, krabička posílá teplotu pořád dokola, proto zvolte delší dobu, třeba hodinu: stačí vám jedno upozornění, ne jedno za každé měření. Automatizaci uložte.

4. Stáhněte si do telefonu aplikaci Blynk IoT z App Store nebo Google Play a přihlaste se stejným účtem. Zkontrolujte, že má aplikace povolené notifikace, aby se upozornění mohlo zobrazit. 📱 Nejdřív ale musíte vylepšit Node-RED, jinak se nic nestane.

Vylepšete Node-RED

1. Vraťte se k počítači a v Playgroundu nastavte další funkce. První z nich je notifikace na mobil, kterou zprovozníte pomocí tří uzlů.

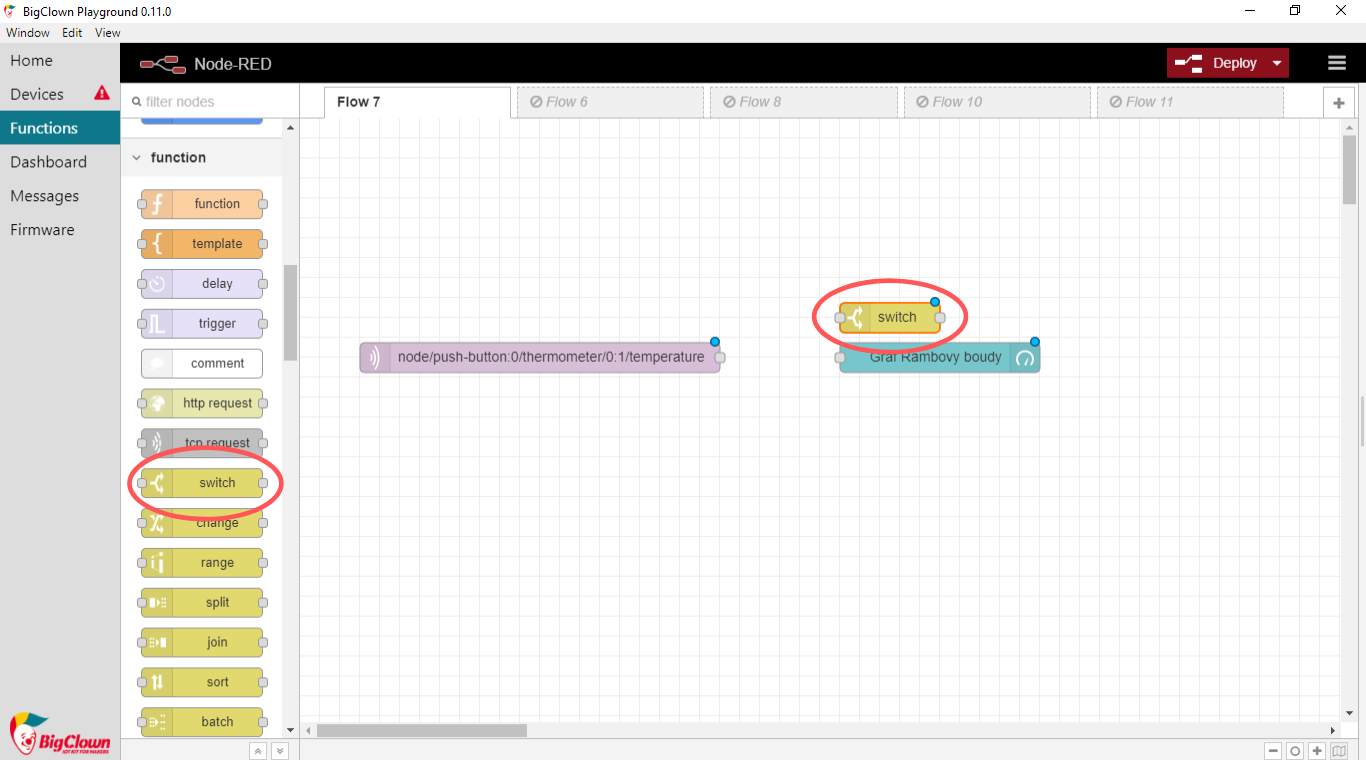

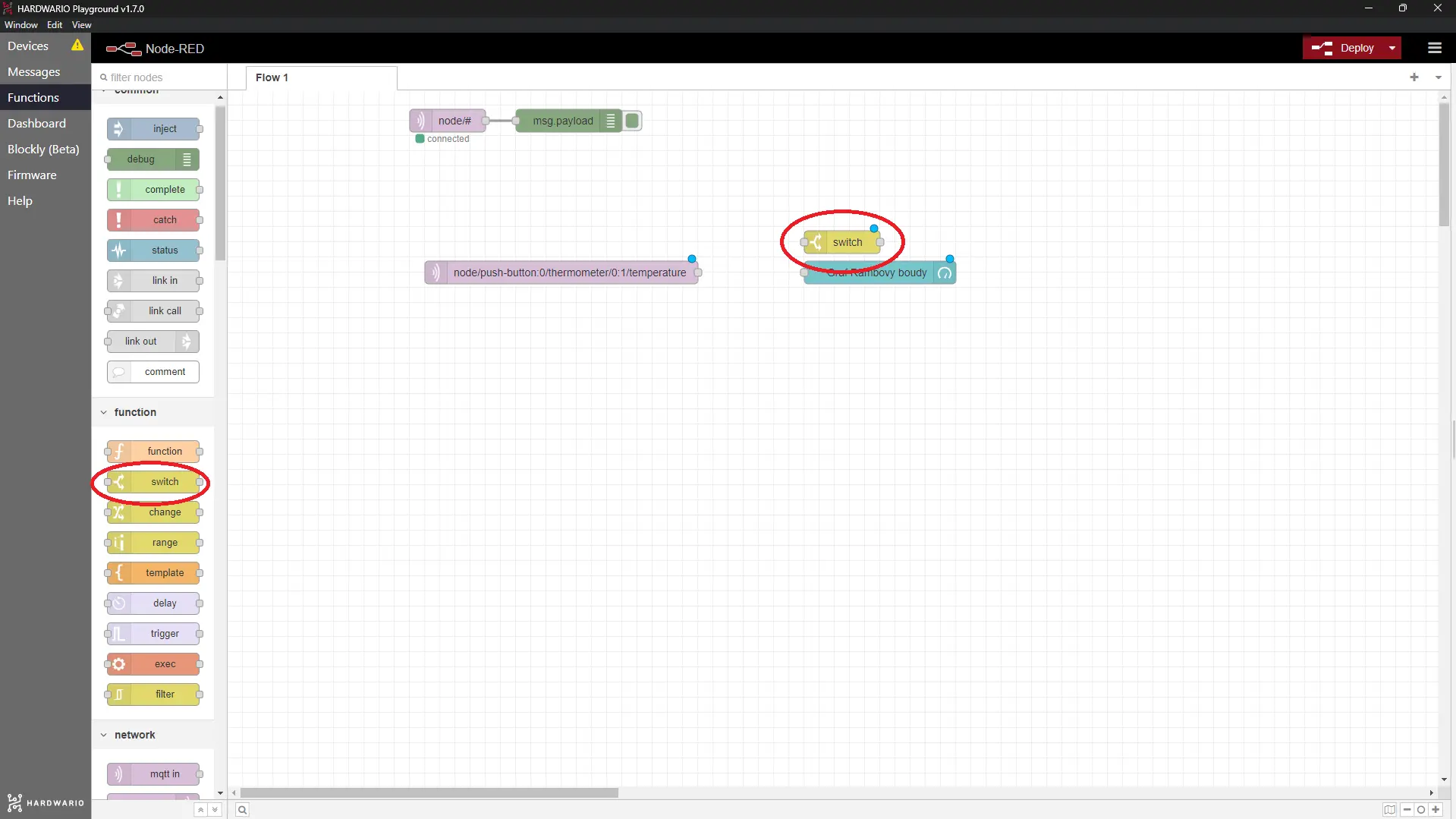

• První: uzel Switch ze sekce Function.

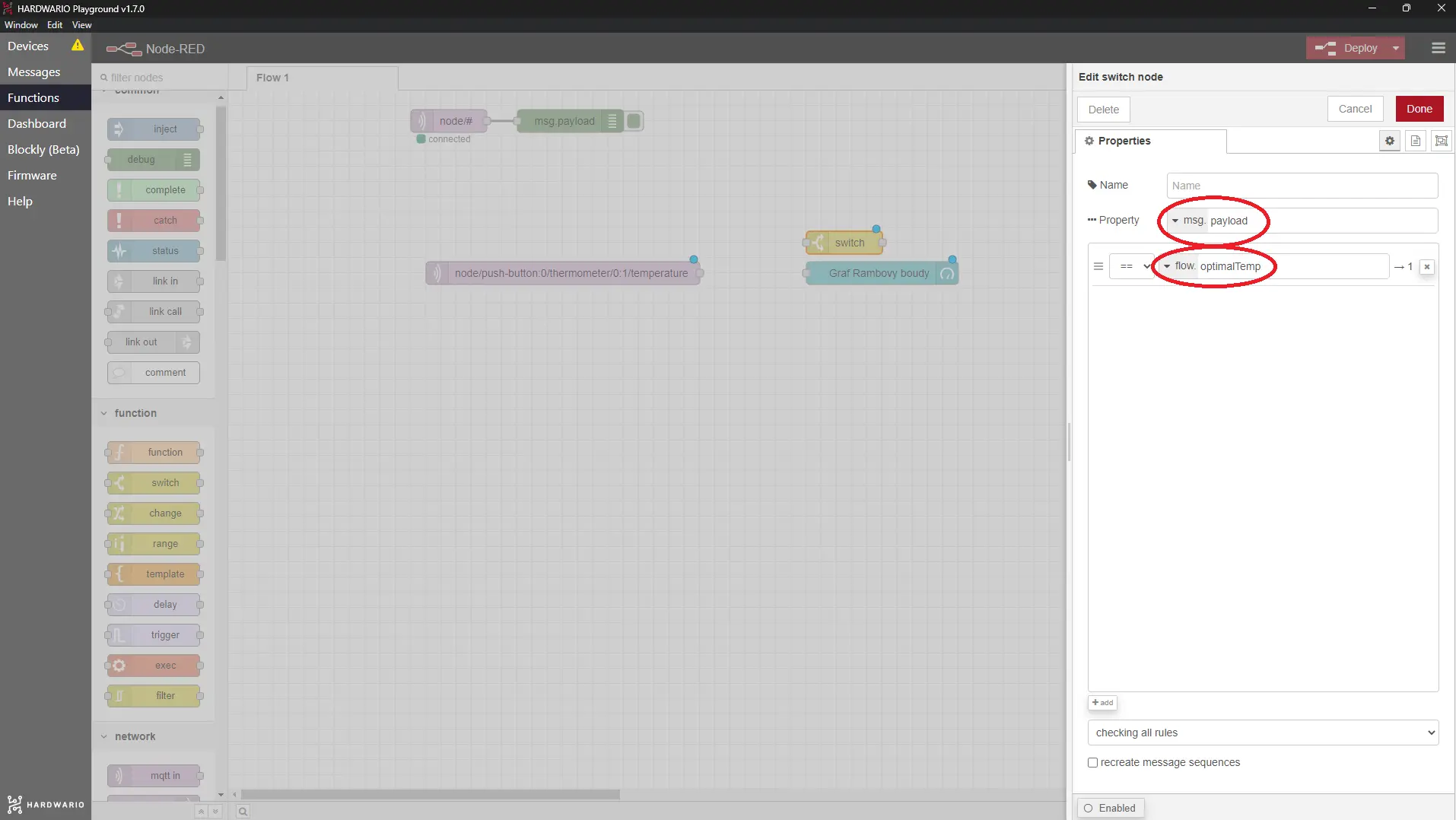

V uzlu nastavte totéž co na obrázku níže:

a. jako vybranou vlastnost (Property) použijte msg.payload,

b. nastavte, aby se notifikace poslala, když teplota klesne na hodnotu proměnné flow.optimalTemp (třeba −15 °C) nebo níž. Použijte operátor menší nebo rovno <= (na obrázku je ještě ==, ten změňte).

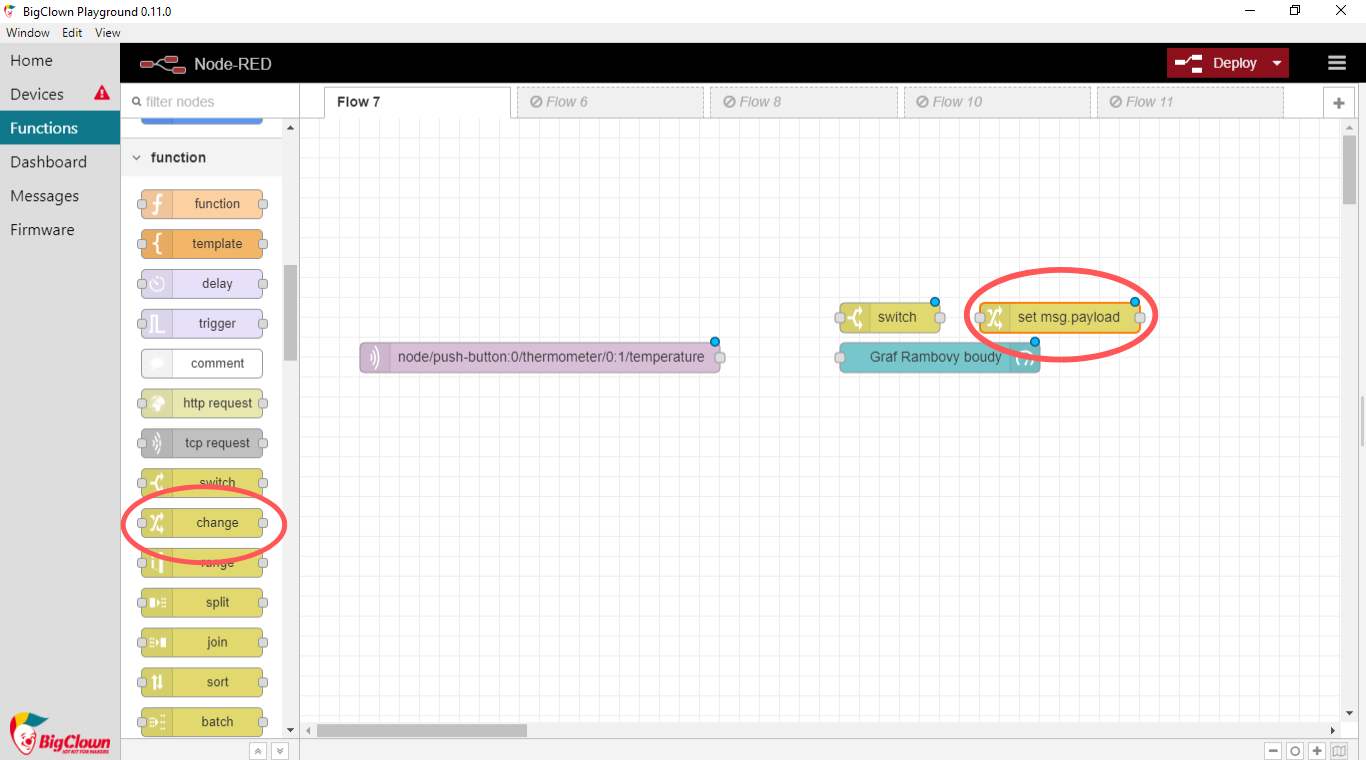

• Druhý: uzel Change ze stejné sekce. Ten určuje, jaká zpráva vám přijde na mobil.

V uzlu nastavte, co vám telefon oznámí, když teplota v boudě klesne pod nastavené minimum. Třeba V boude je moc velka zima.

Náš tip: Zprávu pište bez háčků a čárek, Blynk jim bohužel nerozumí.

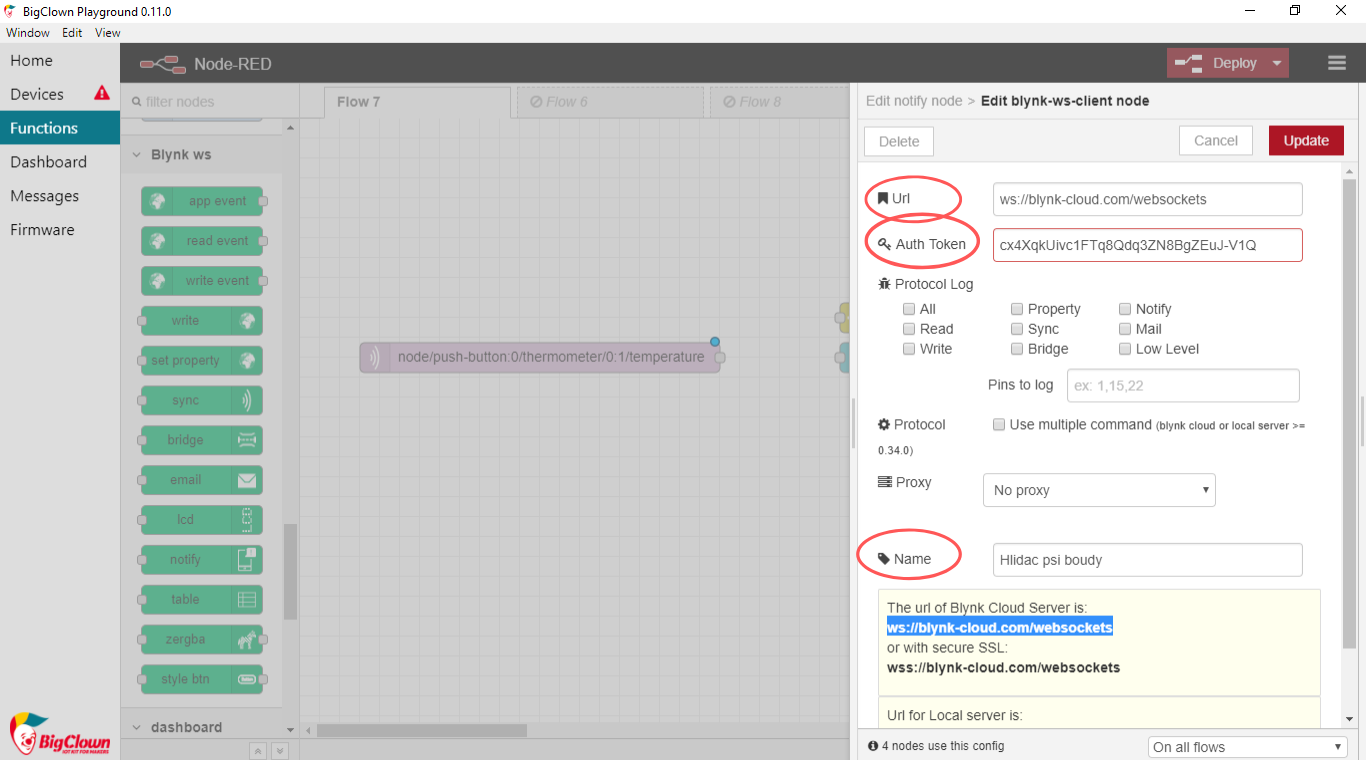

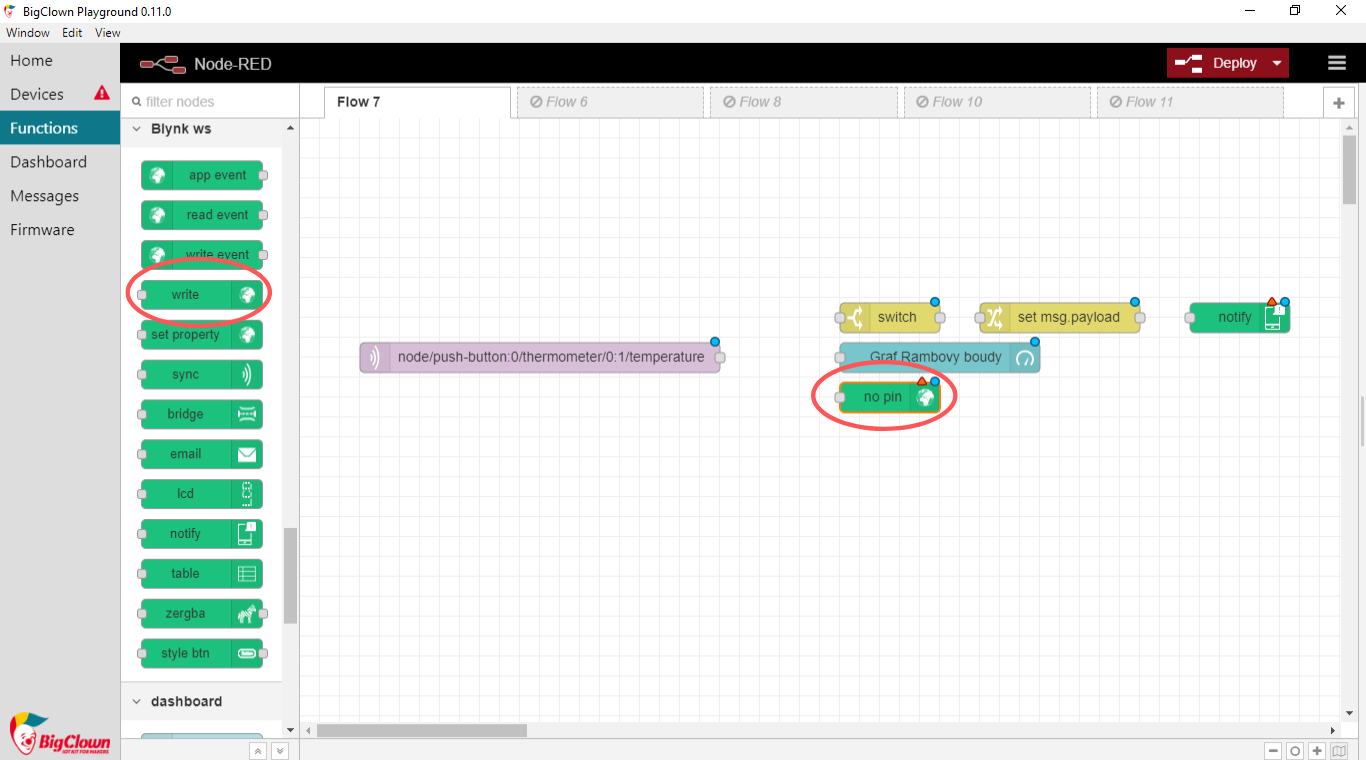

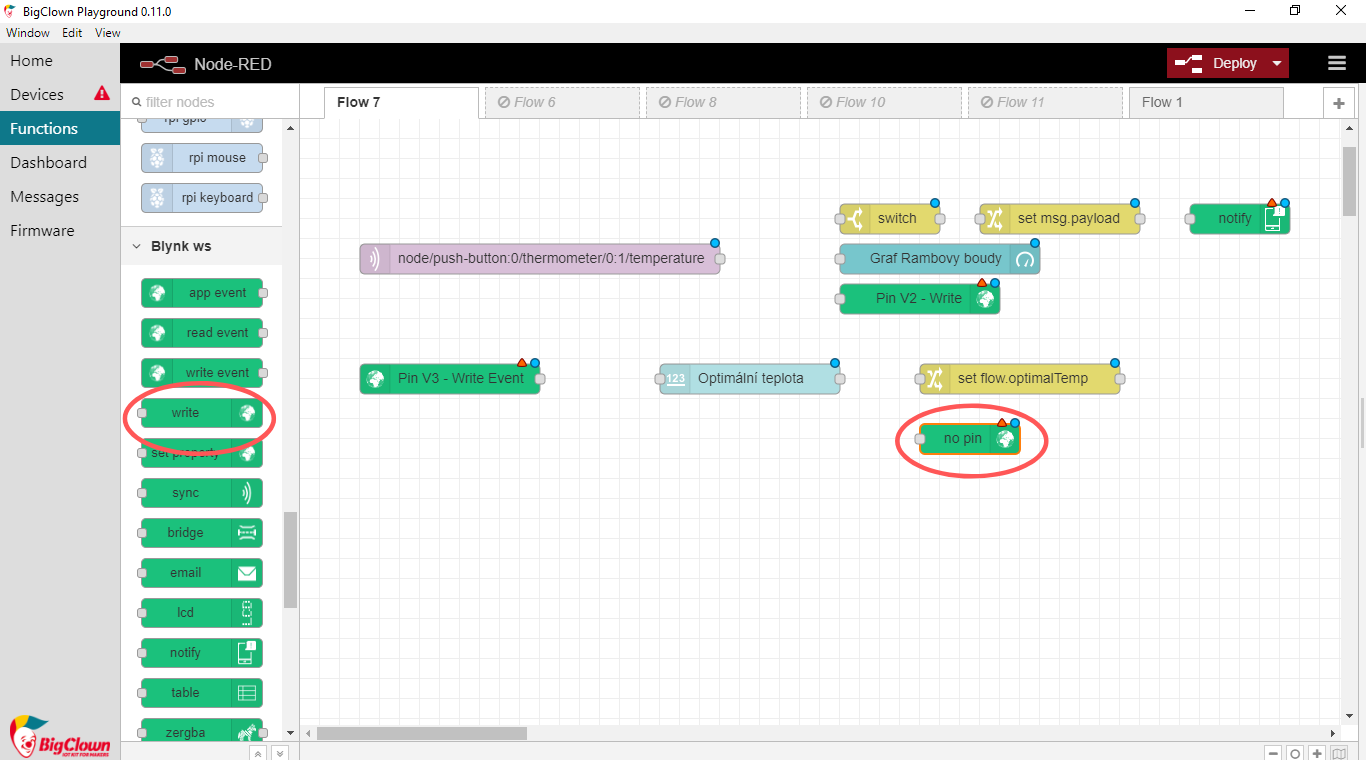

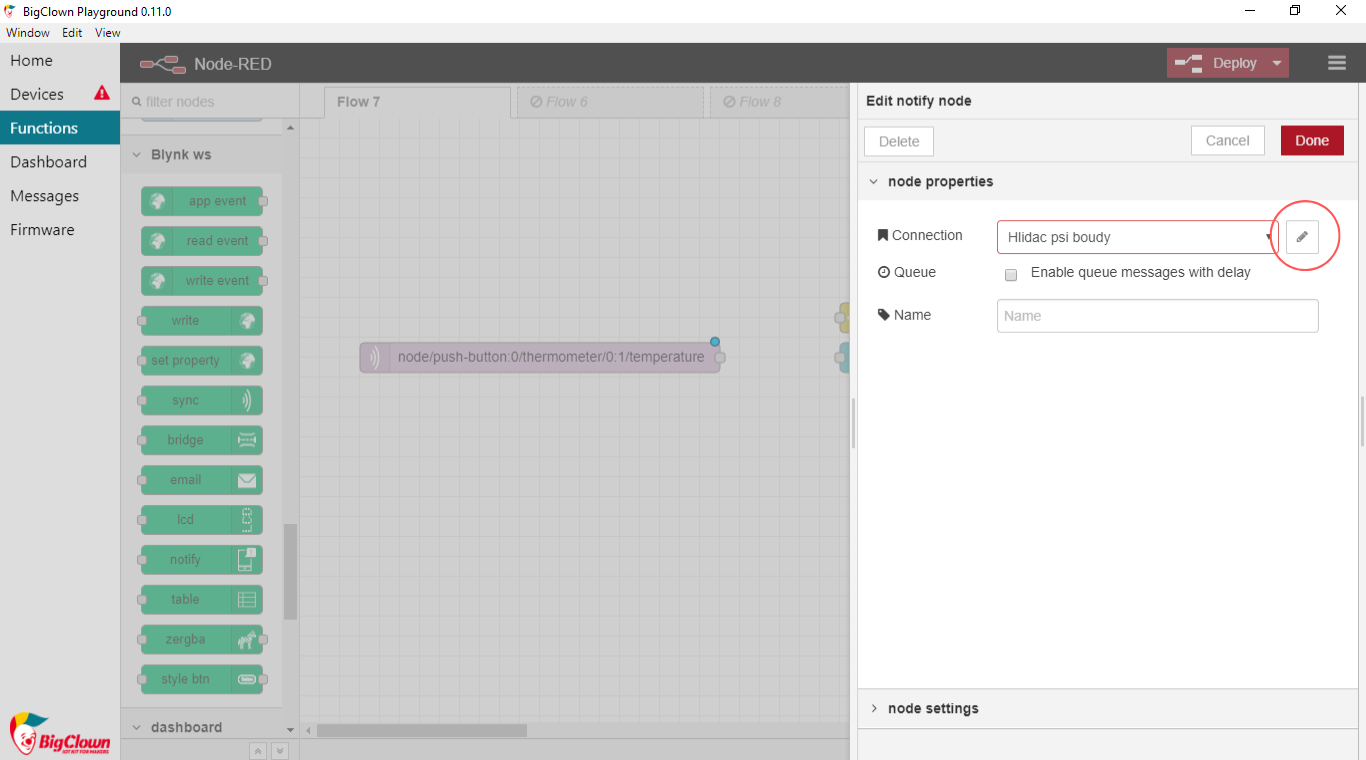

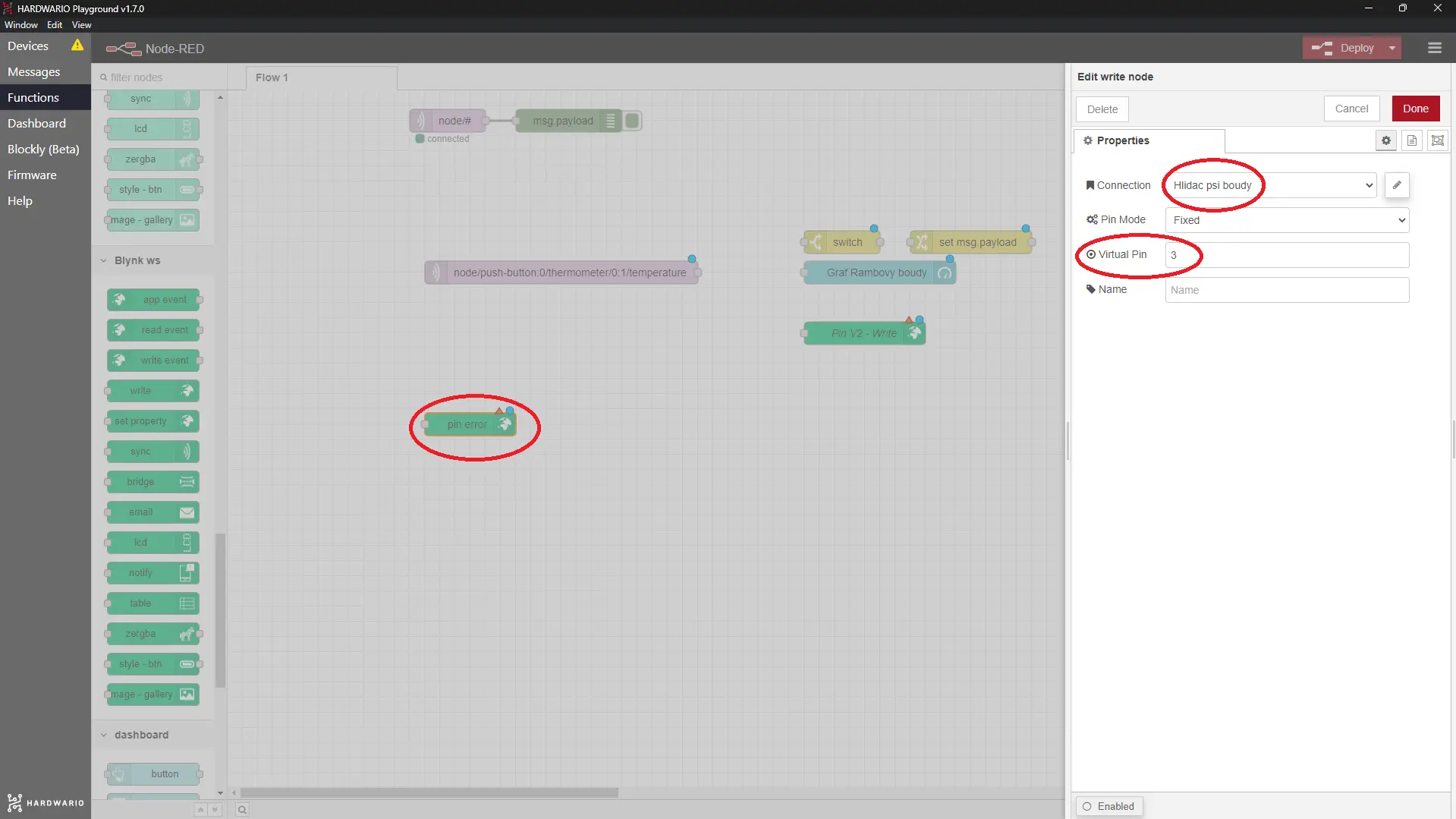

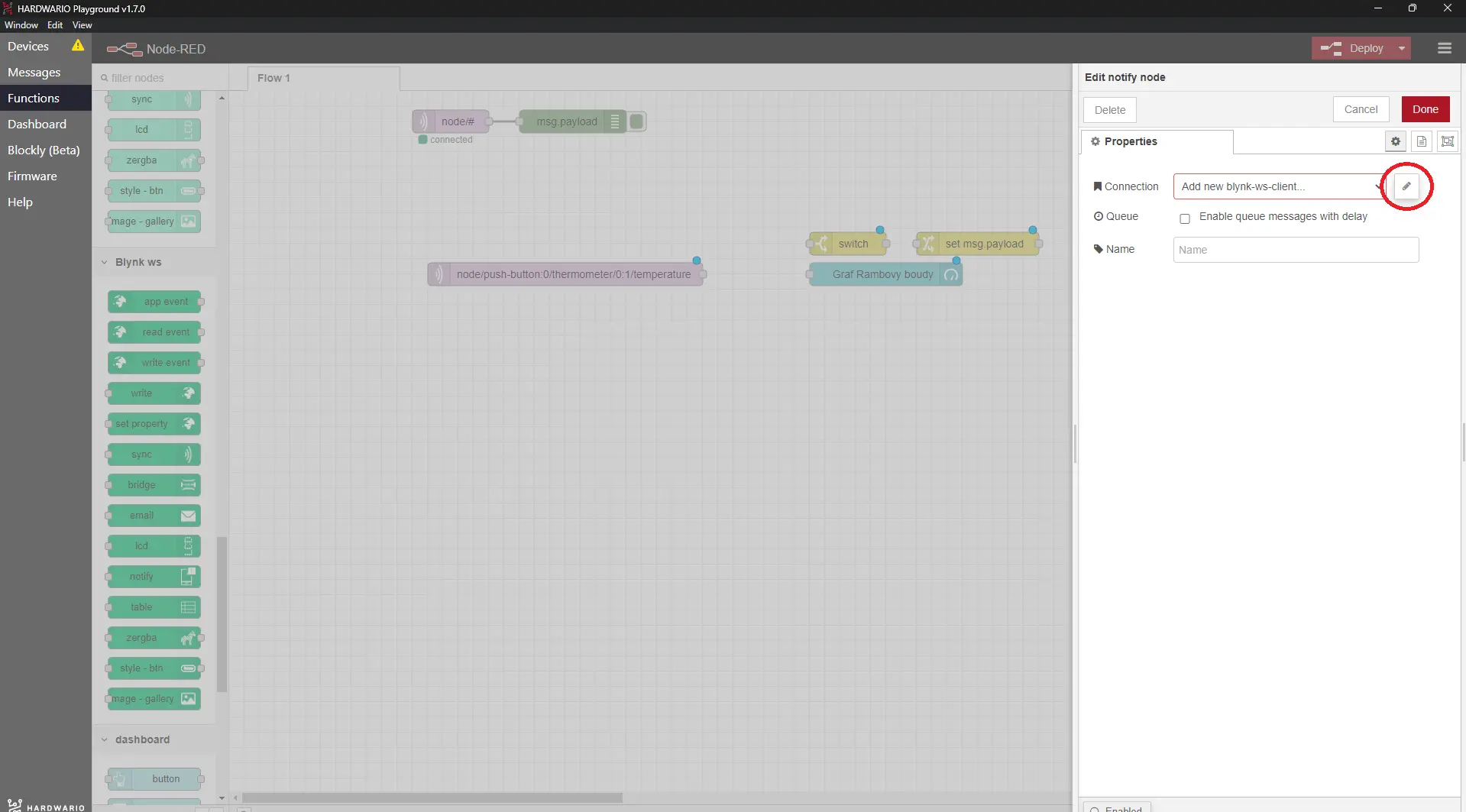

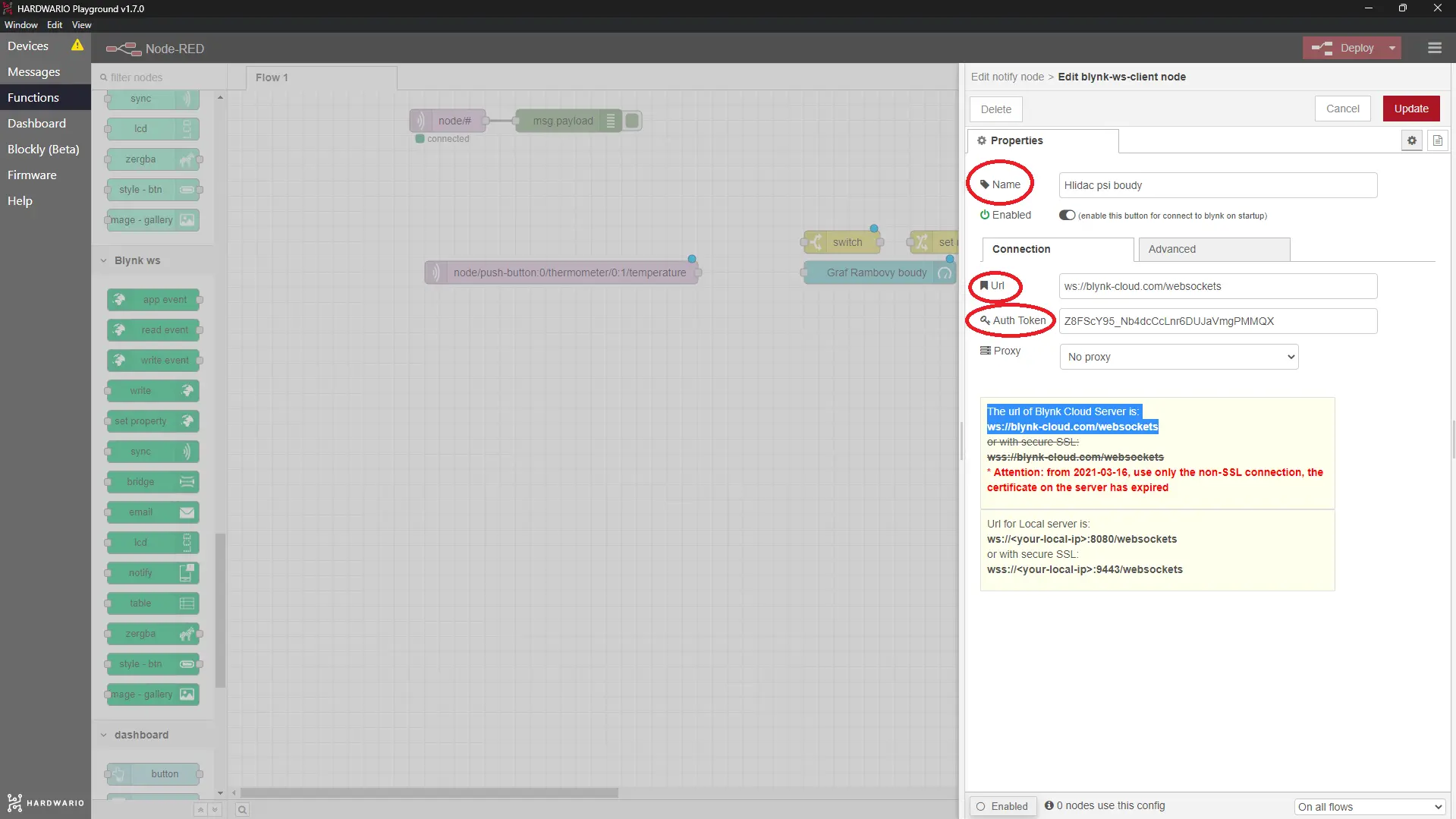

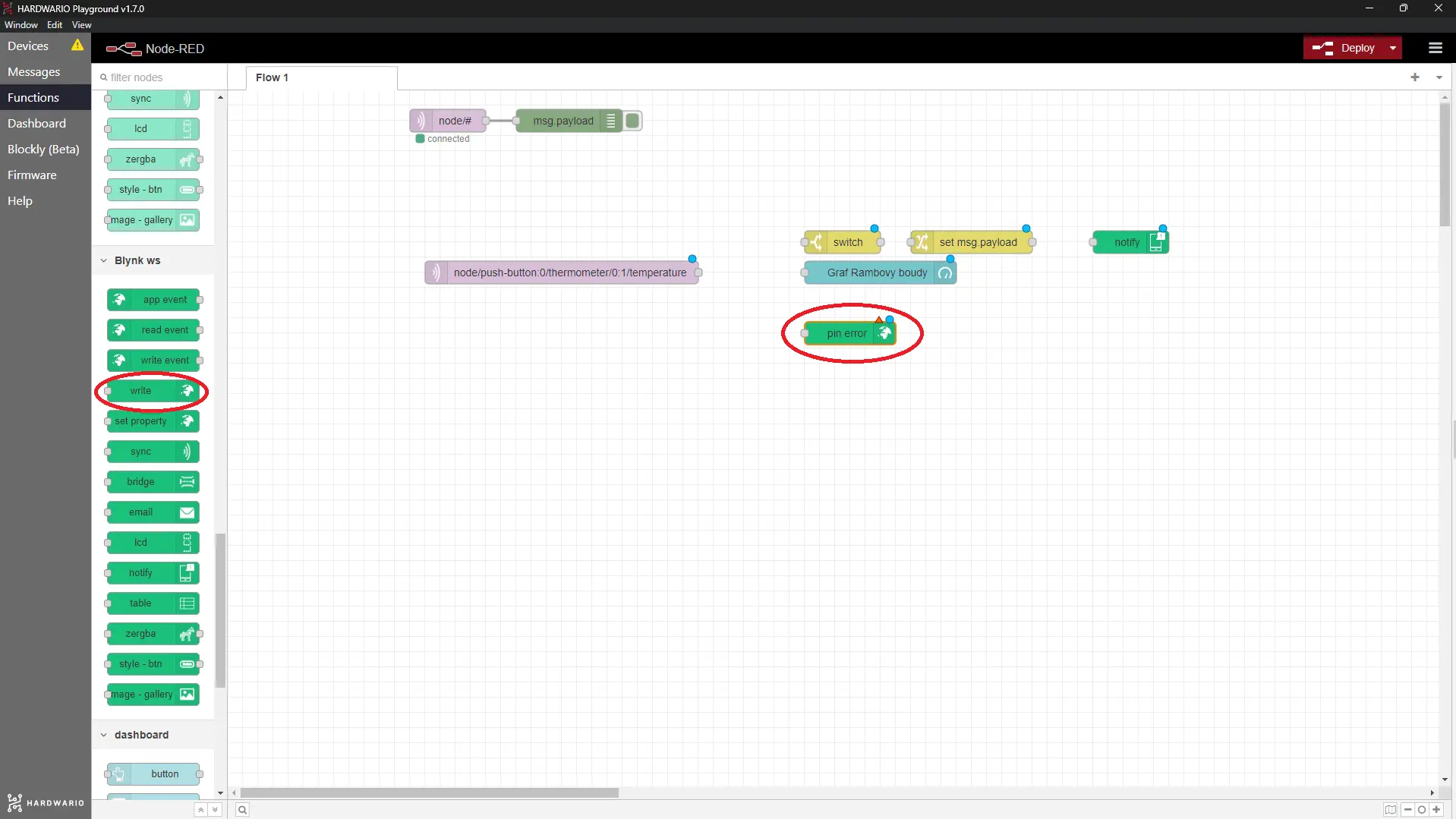

• Třetí: uzel write ze sekce Blynk IoT. Přes něj vede spojení s mobilem. Sekci Blynk ws nepoužívejte, patří ke starému Blynku, který už nefunguje. Uzel otevřete dvojklikem. Vedle pole Connection uvidíte malou tužku. Klikněte na ni a otevře se nové okno. Do pole Url zadejte blynk.cloud a do polí Auth Token a Template ID zkopírujte hodnoty z webové aplikace Blynk na počítači: Auth Token najdete na záložce Device Info zařízení, Template ID v detailu šablony. Potvrďte tlačítkem Add.

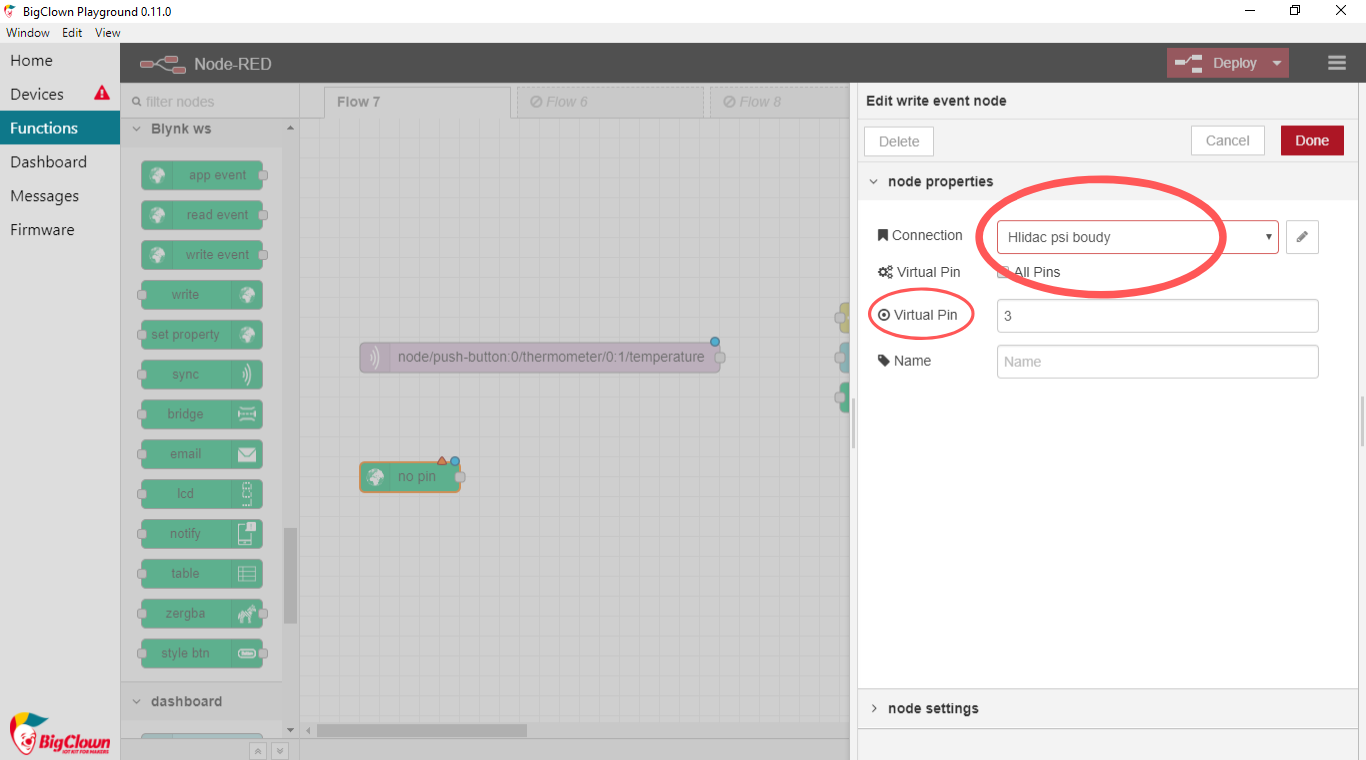

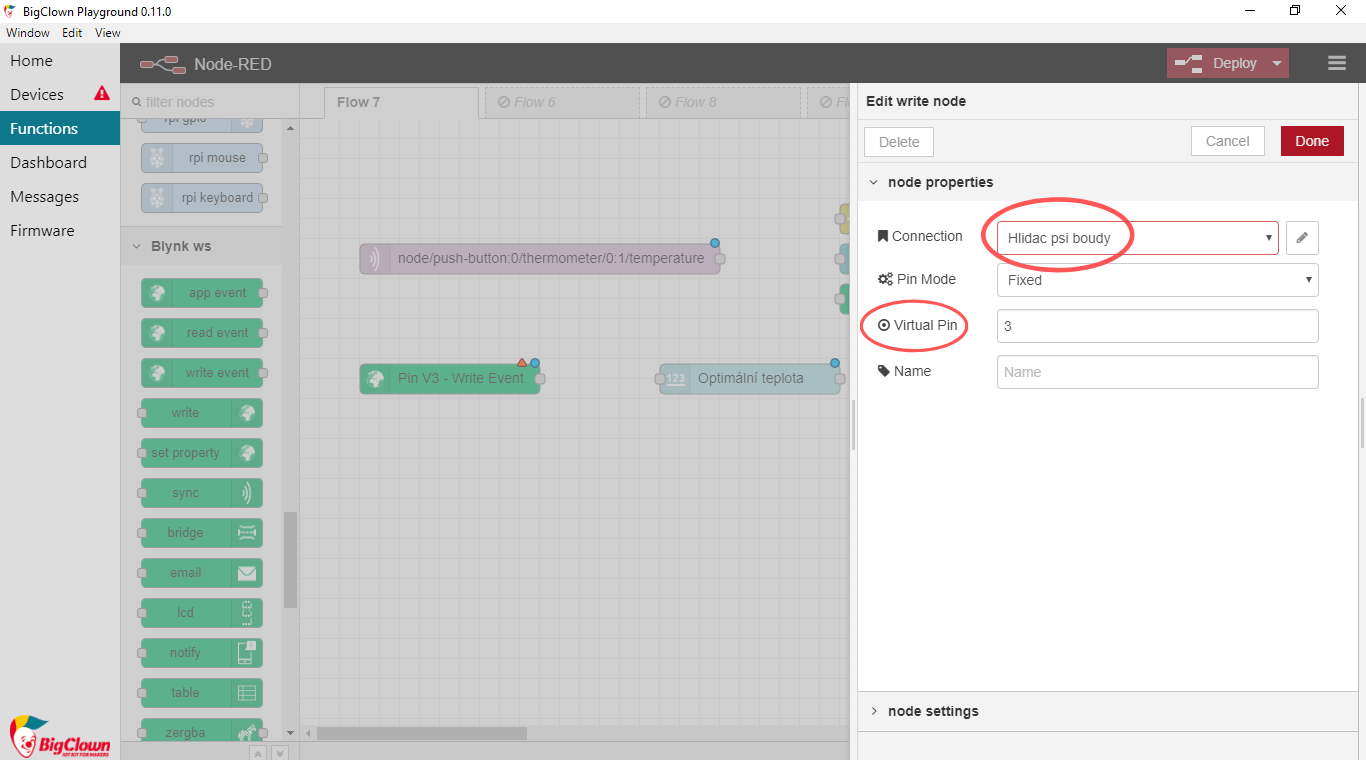

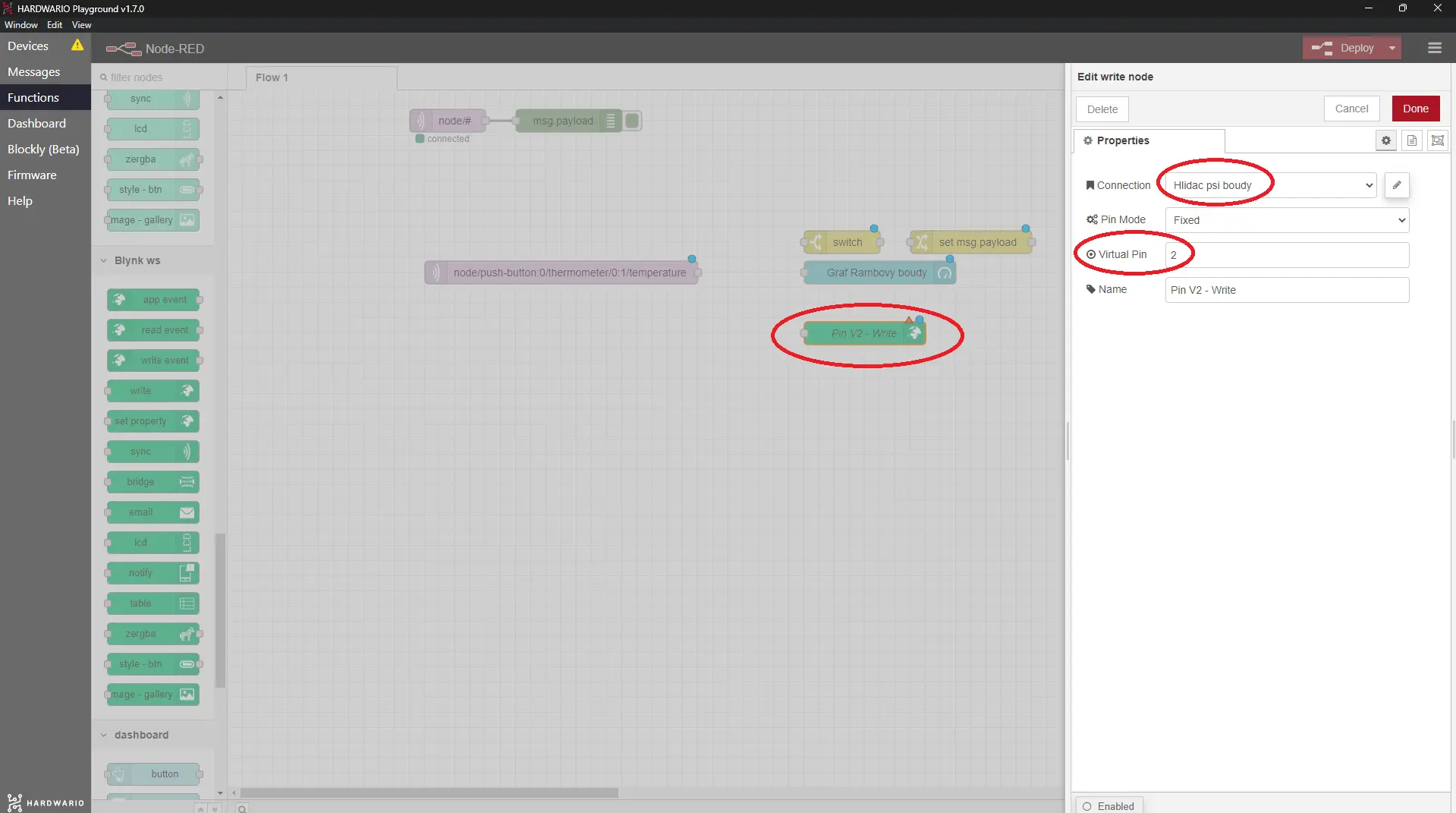

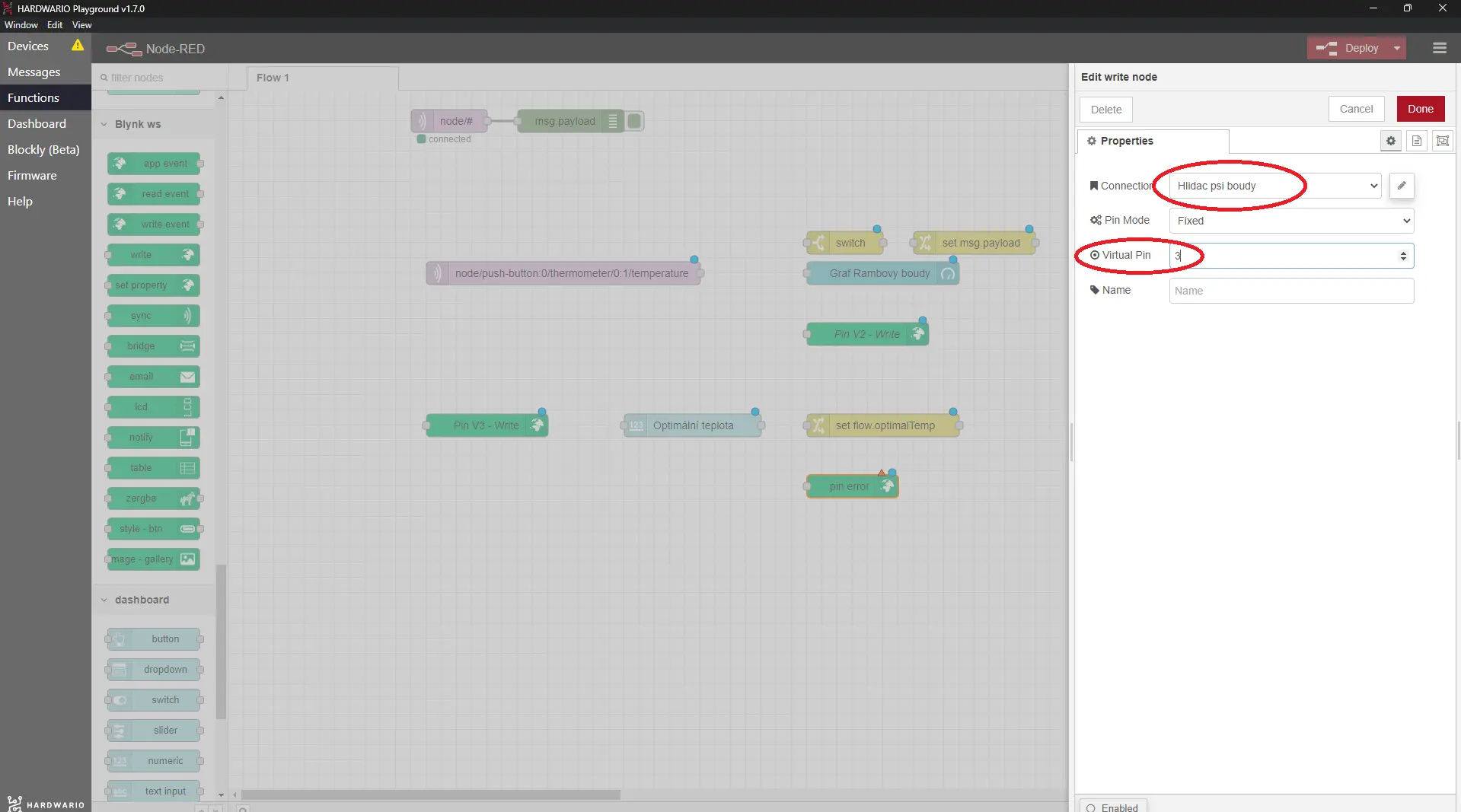

Pak do pole Virtual Pin zadejte číslo pinu svého datastreamu (pro V2 je to 2). Právě tím se příliš nízká naměřená teplota promění v push notifikaci: uzel zapíše zprávu do datastreamu a automatizace ji pošle dál. Potvrďte tlačítkem Done.

Náš tip: V řádku Name propojení pojmenujte, ať ho později poznáte.

Přidejte flow, který hlídá optimální teplotu

1. Teď přijde třešnička na dortu. Tento flow se bude skládat ze dvou uzlů.

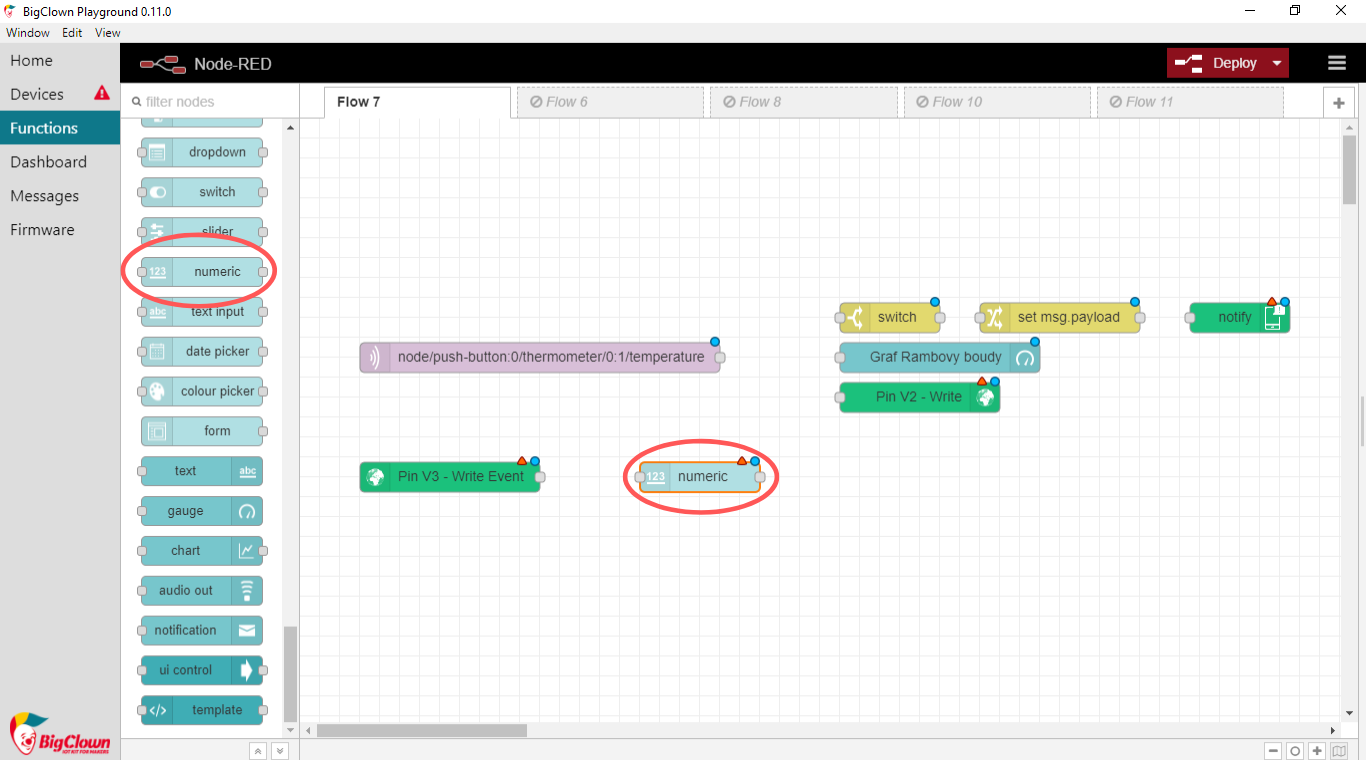

První je uzel Numeric ze sekce Dashboard. Zní to jako padouch z komiksu, že? Teď je to ale váš pomocník.

Pomocí uzlu Numeric nastavíte nejnižší přípustnou teplotu přímo z Dashboardu v Playgroundu. Práh tak snadno upravíte.

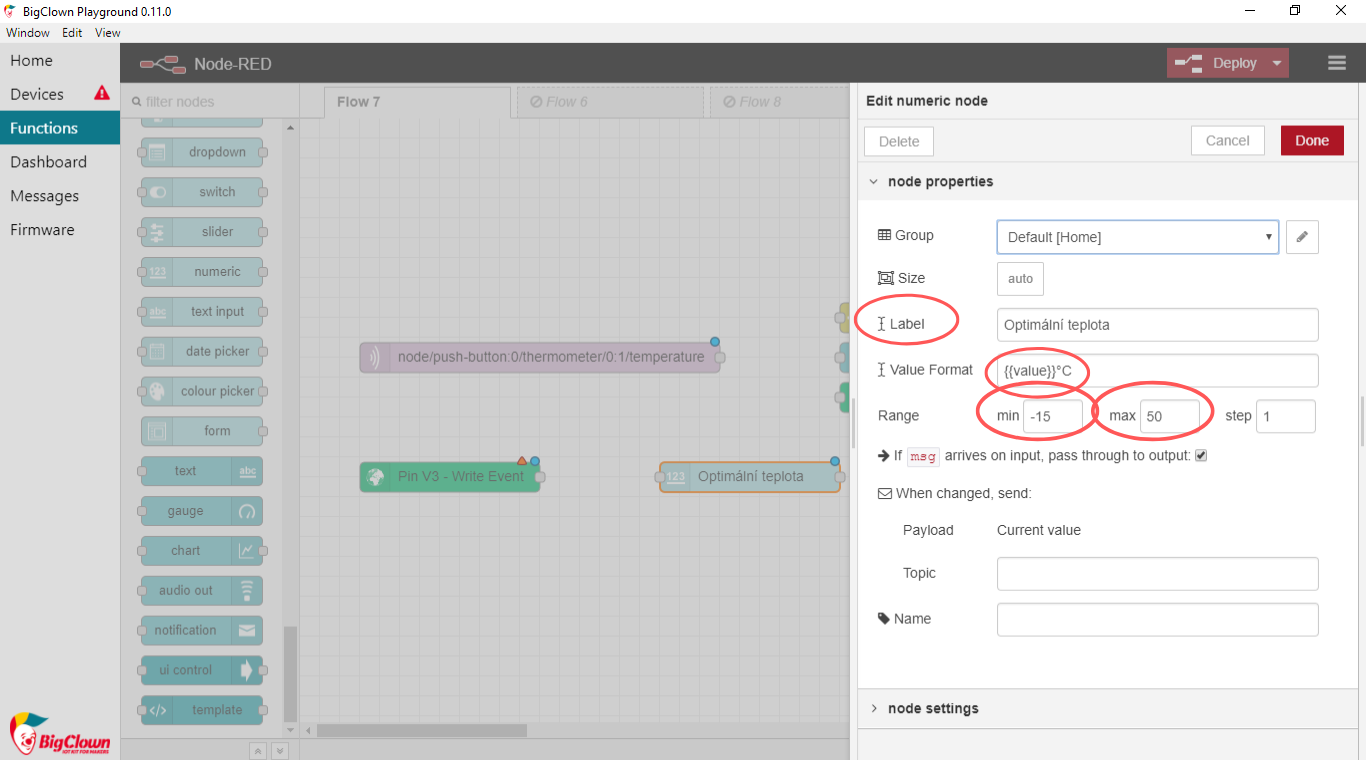

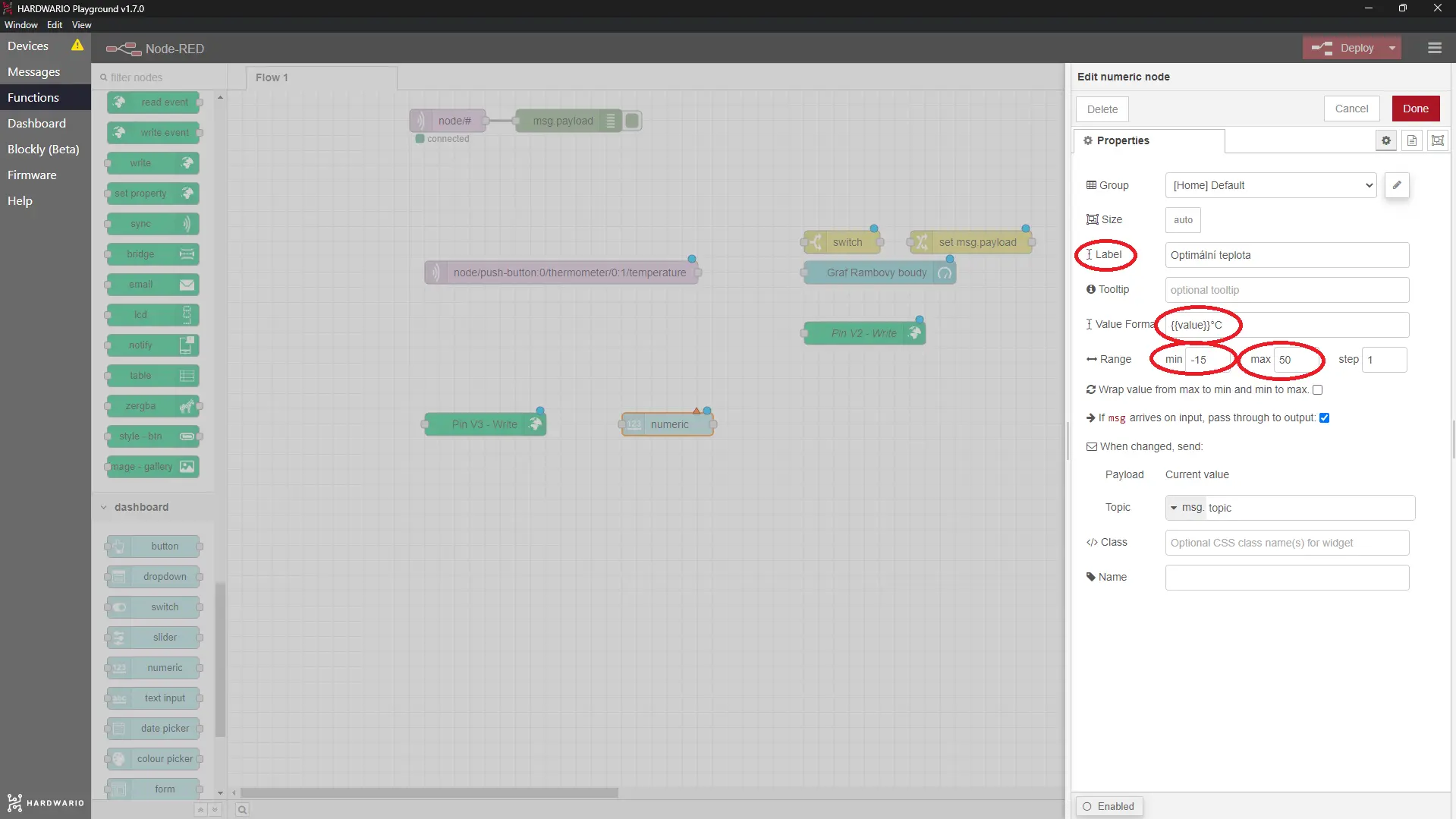

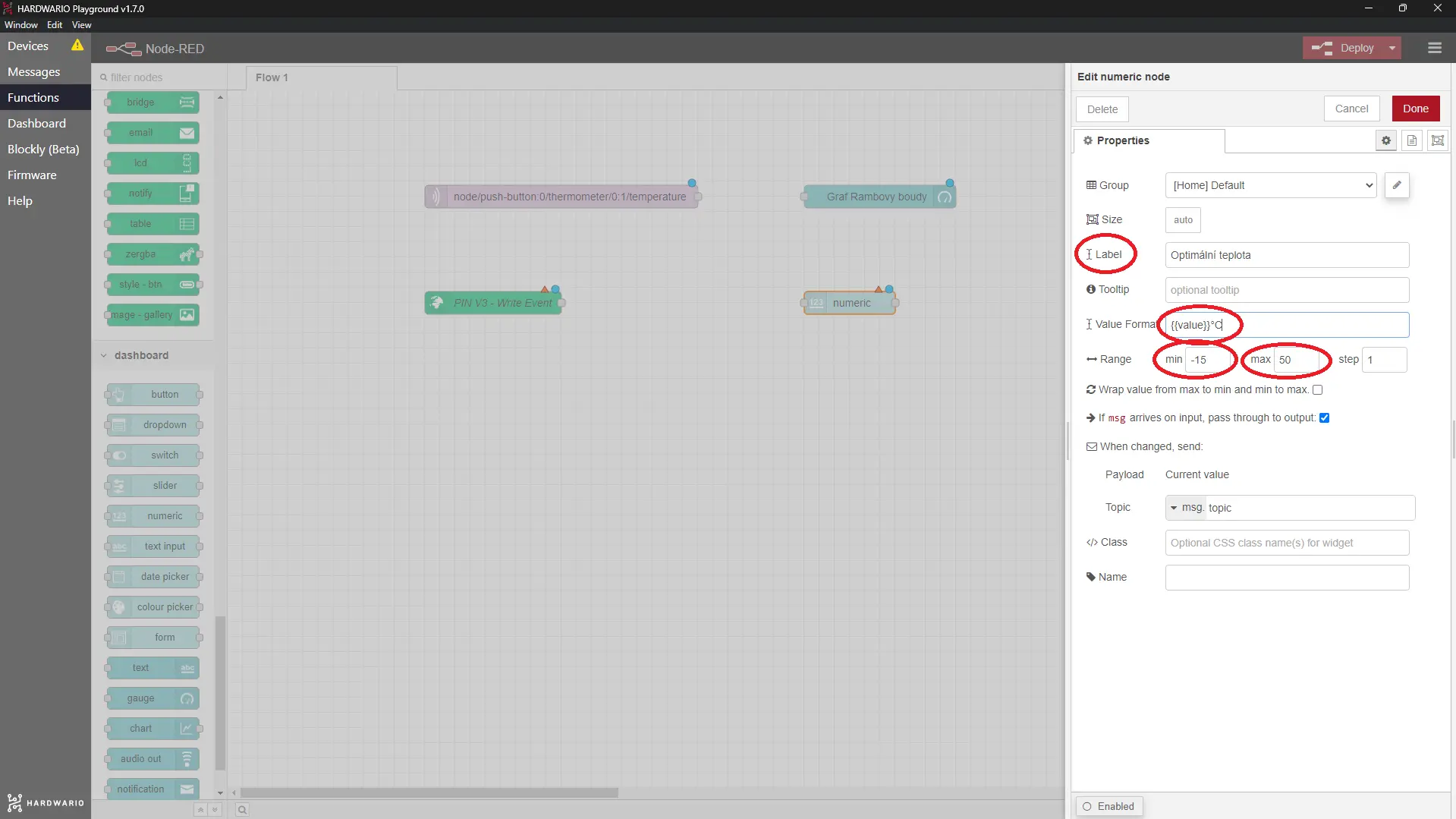

2. V uzlu nastavte jednotku (°C), teplotní rozsah (−15 až 50) a název uzlu.

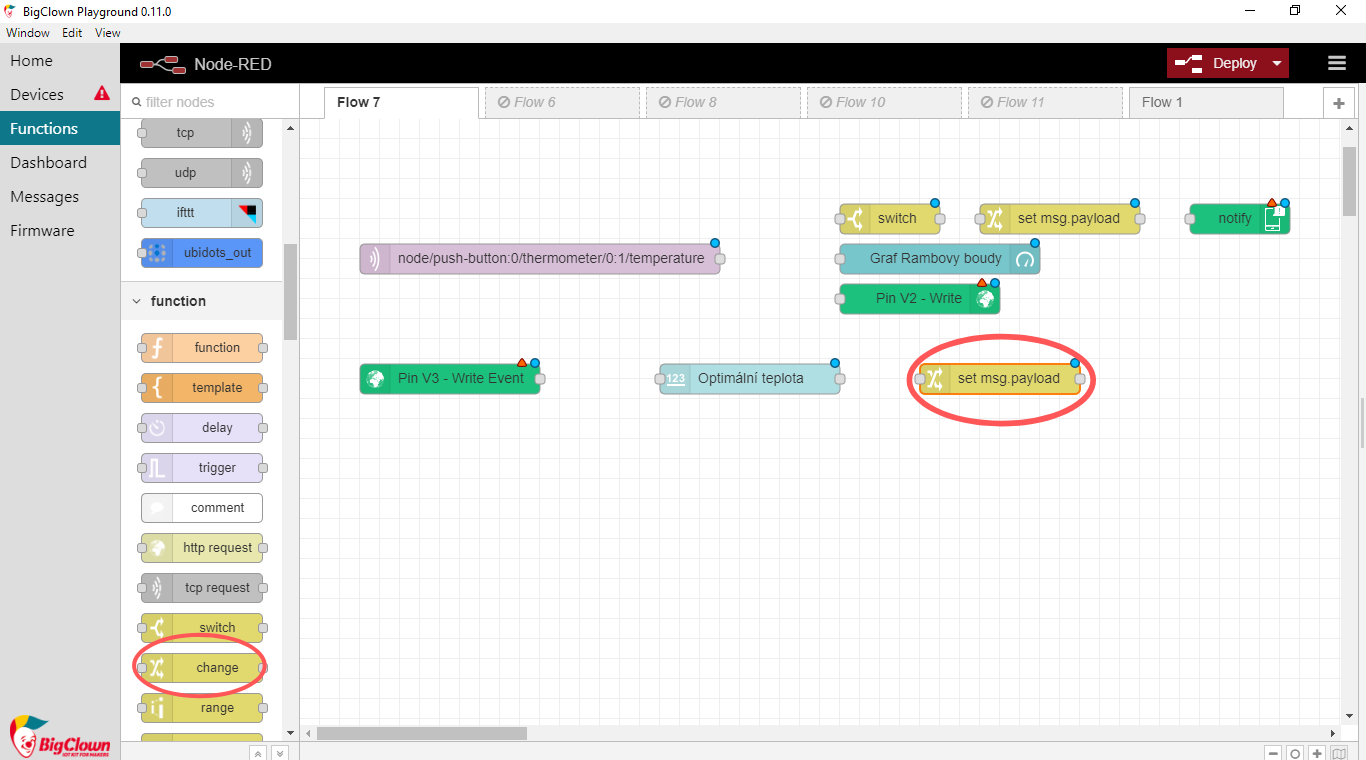

3. Vedle něj umístěte další uzel Change.

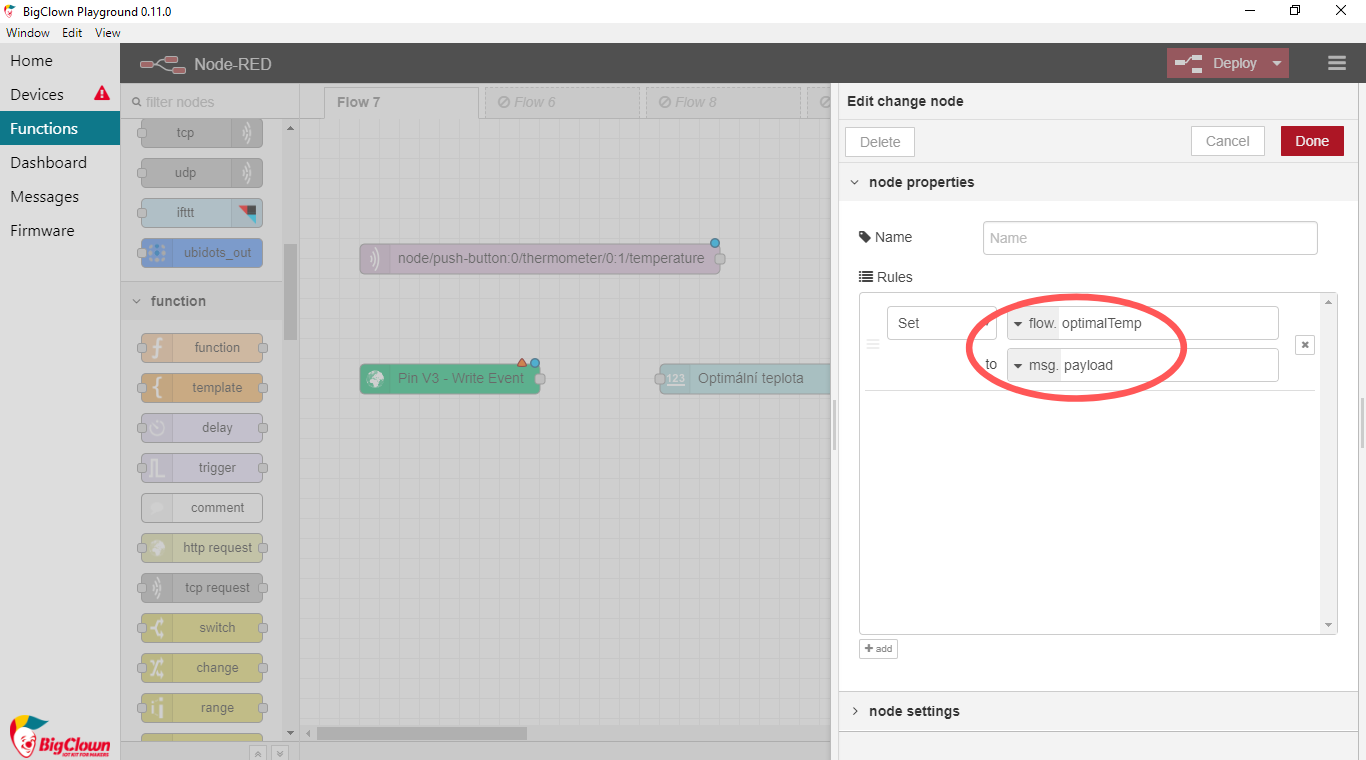

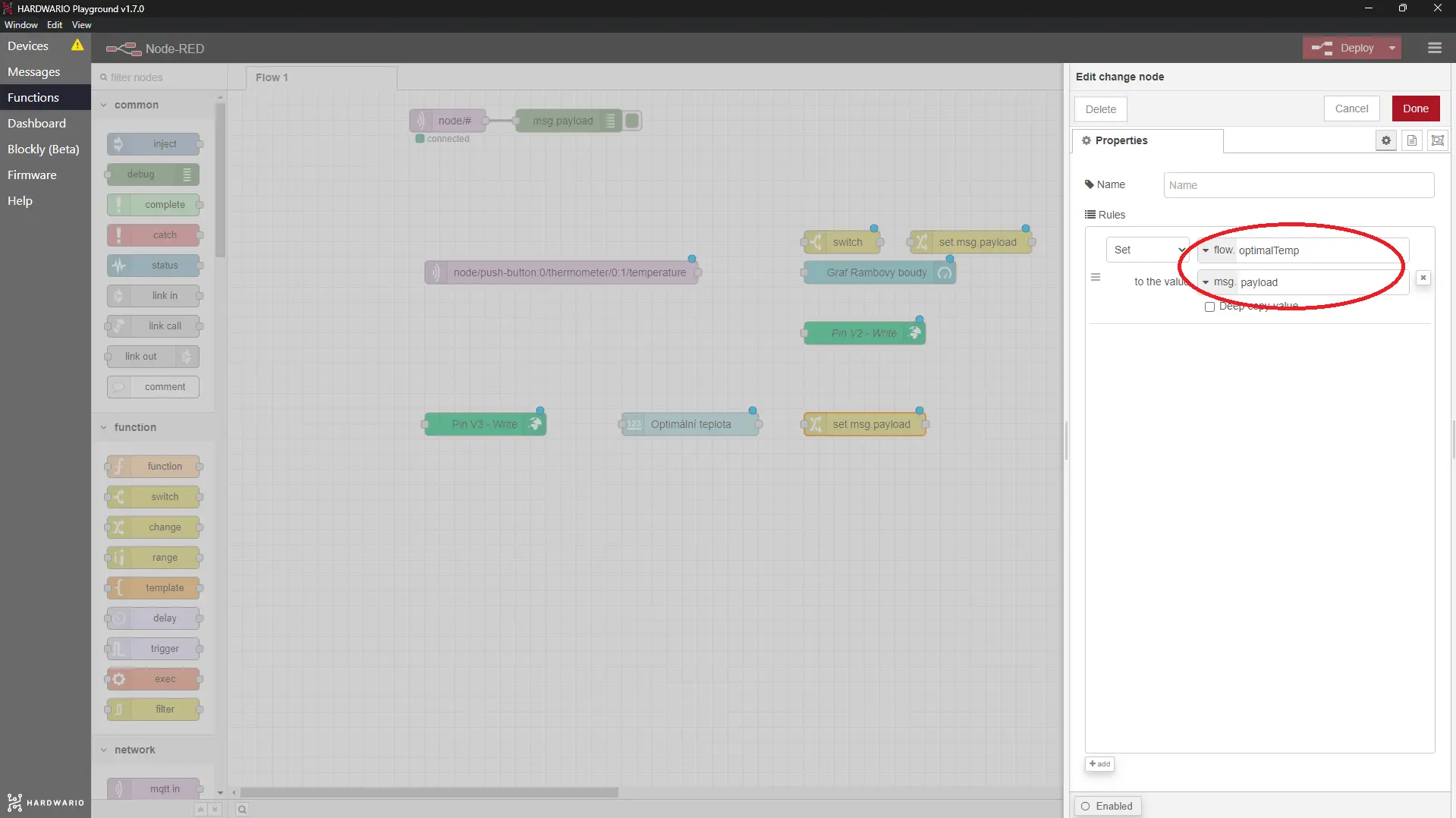

4. V něm nastavte, aby se při každé změně v uzlu Numeric hned aktualizovala minimální teplota (optimalTemp). Řiďte se obrázkem.

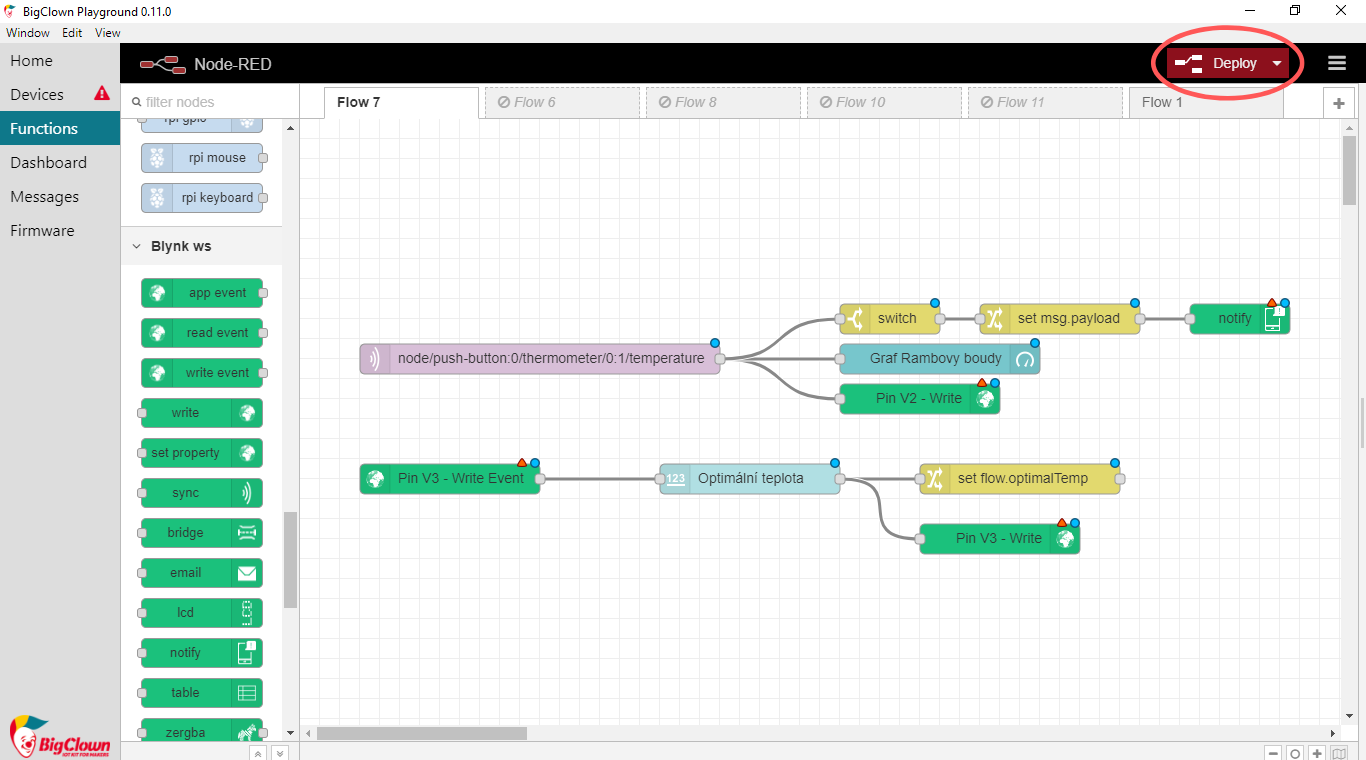

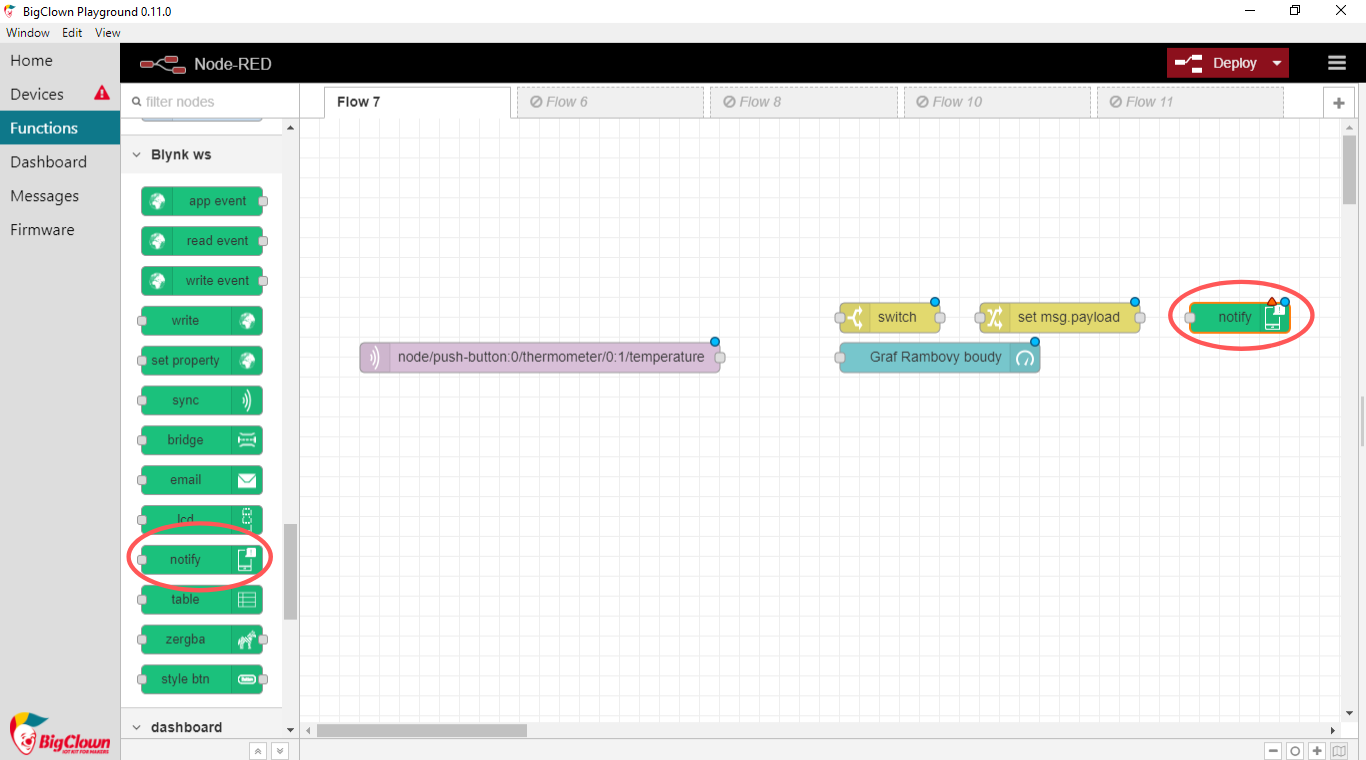

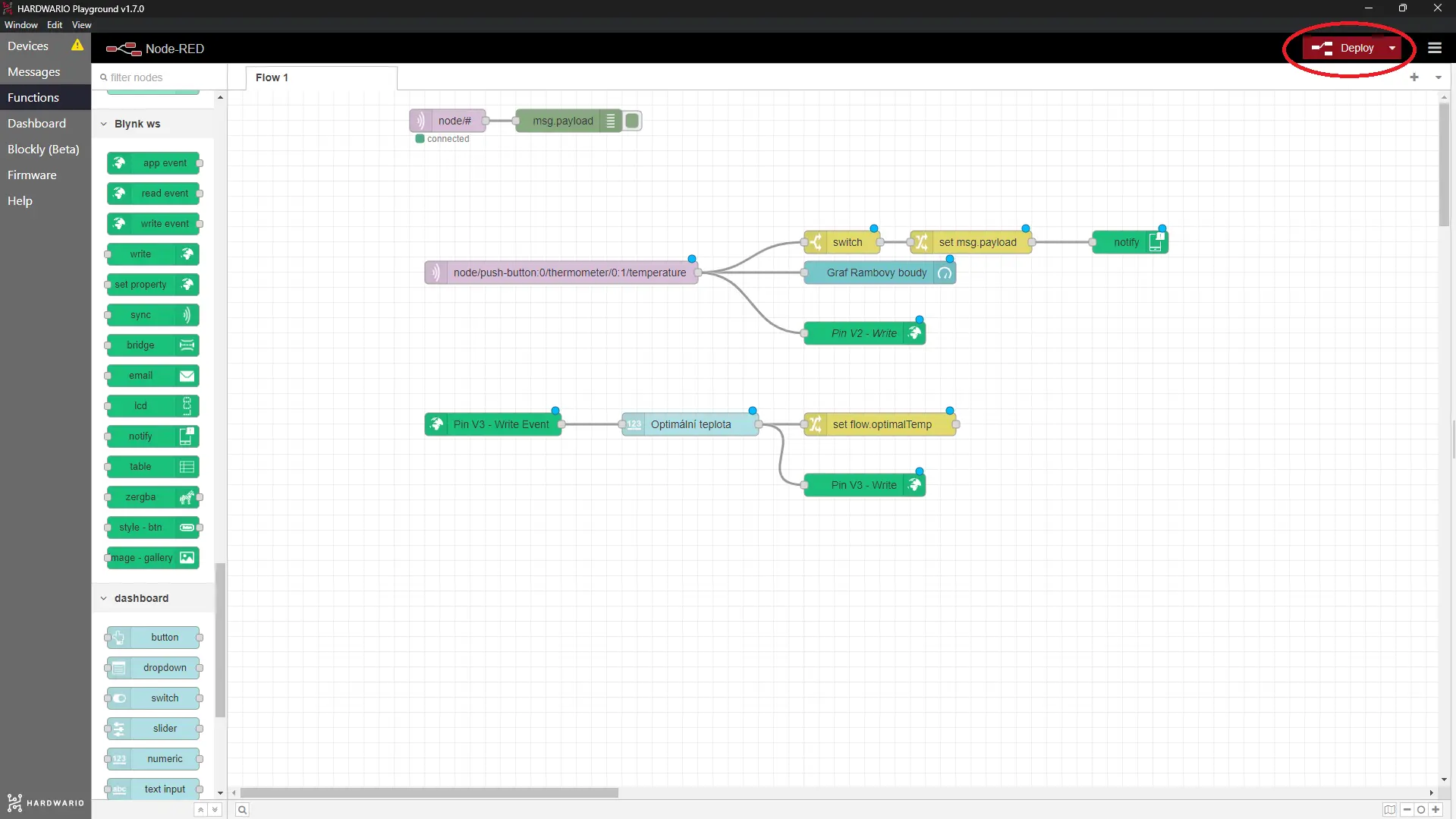

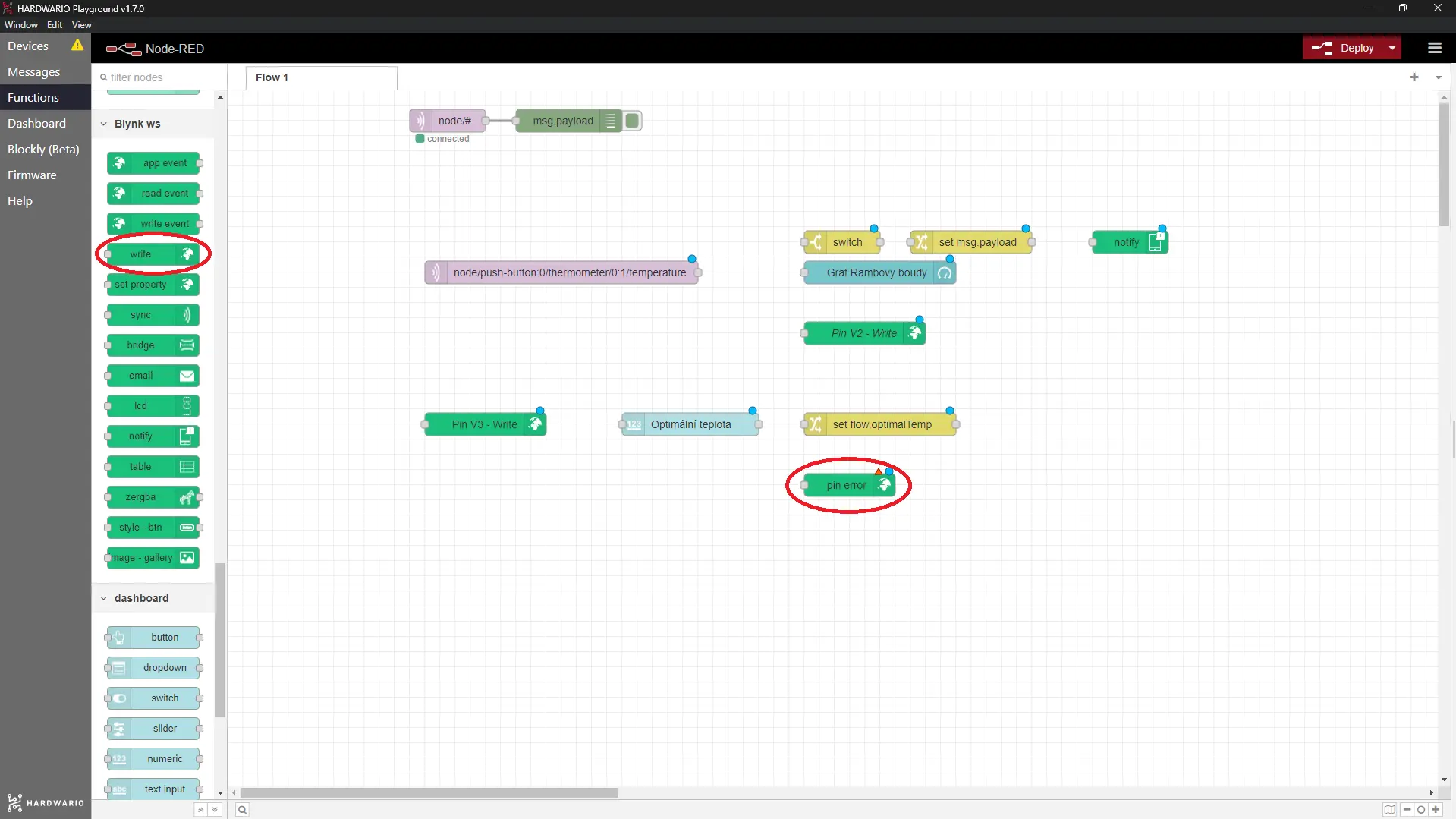

5. Teď už zbývá uzly propojit podle obrázku a potvrdit tlačítkem Deploy. 🙌 Uzel MQTT vede do ukazatele Gauge i do uzlu Switch, dál pak Switch ➡️ Change ➡️ write; ve druhém flow Numeric ➡️ Change. Obrázek pochází ze starší verze projektu: první flow v něm končí starým uzlem notify pro Blynk a je na něm ještě pár dalších uzlů Blynku. Místo uzlu notify použijte svůj uzel write a ostatní uzly Blynku vynechte.

A… akce!

1. Krabičku znovu přilepte na vnitřní stěnu boudy.
2. Teplotu naměřenou v boudě uvidíte v Playgroundu na záložce Dashboard…

3. A hlavně vám na mobil přijde notifikace, kdyby byla psovi v boudě zima, takže boudu můžete kontrolovat odkudkoli a kdykoli. 🕵️ Šťastný pes = dobrý pes! 🐕
