Detektor Ježíška

Úvod

Ježíšek je nesmírně tajemná bytost, ale s IoT ho můžete načapat přímo při nadílce. 🎄 Pomůže vám s tím detektor pohybu PIR Module.

V tomto projektu se naučíte zaznamenat pohyb ve vzdálené místnosti. Díky tomu si můžete ověřit, jestli k vám domů chodí Santa, Ježíšek, Děda Mráz, nebo někdo úplně jiný. 😲

Pokud máte Sadu Start, budete k ní potřebovat ještě PIR Module. Kompletní výbavu najdete v Sadě Motion.

Připravte si krabičku

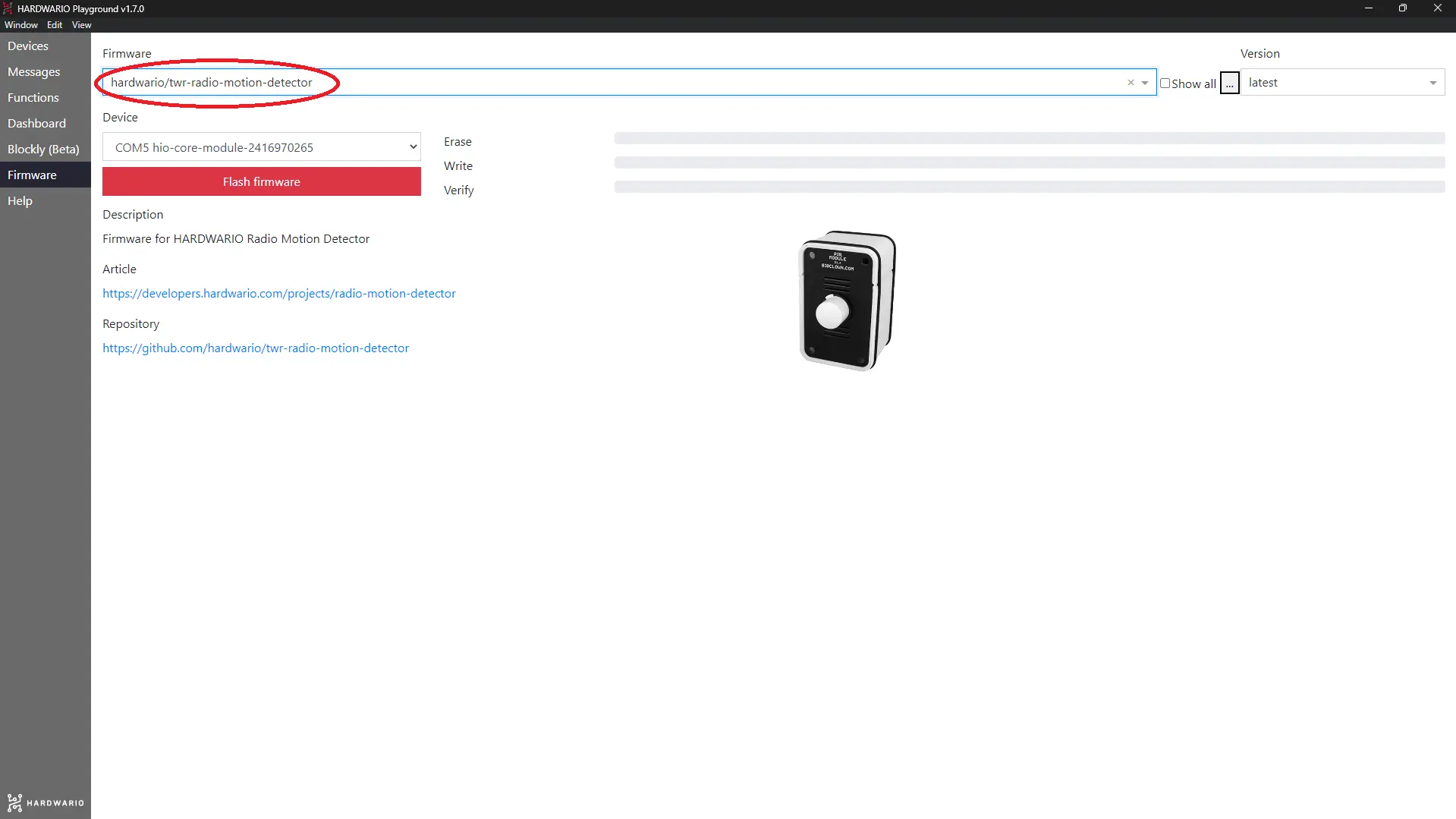

1. Sestavte sadu. Do modulu Core Module potřebujete firmware twr-radio-motion-detector.

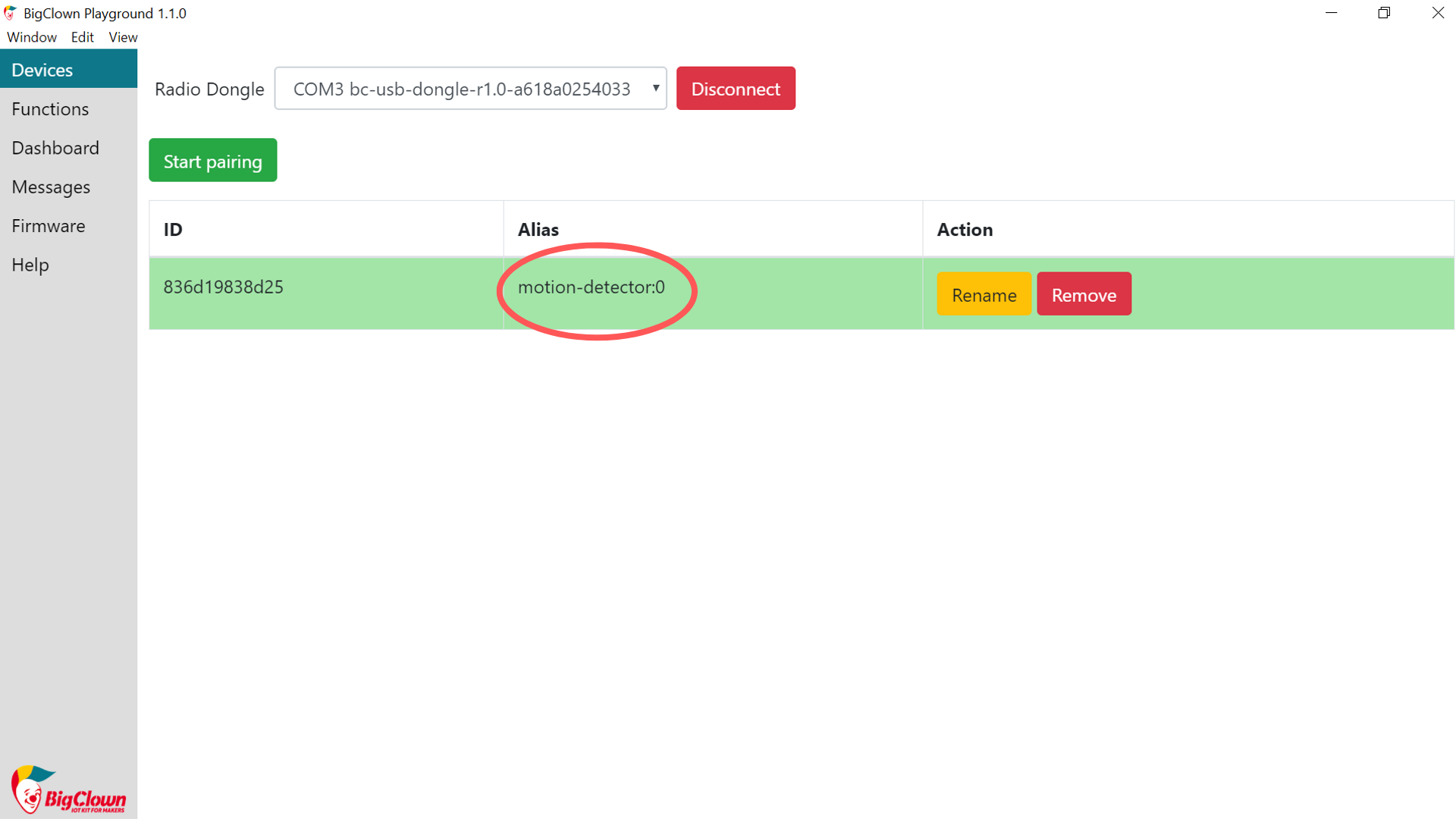

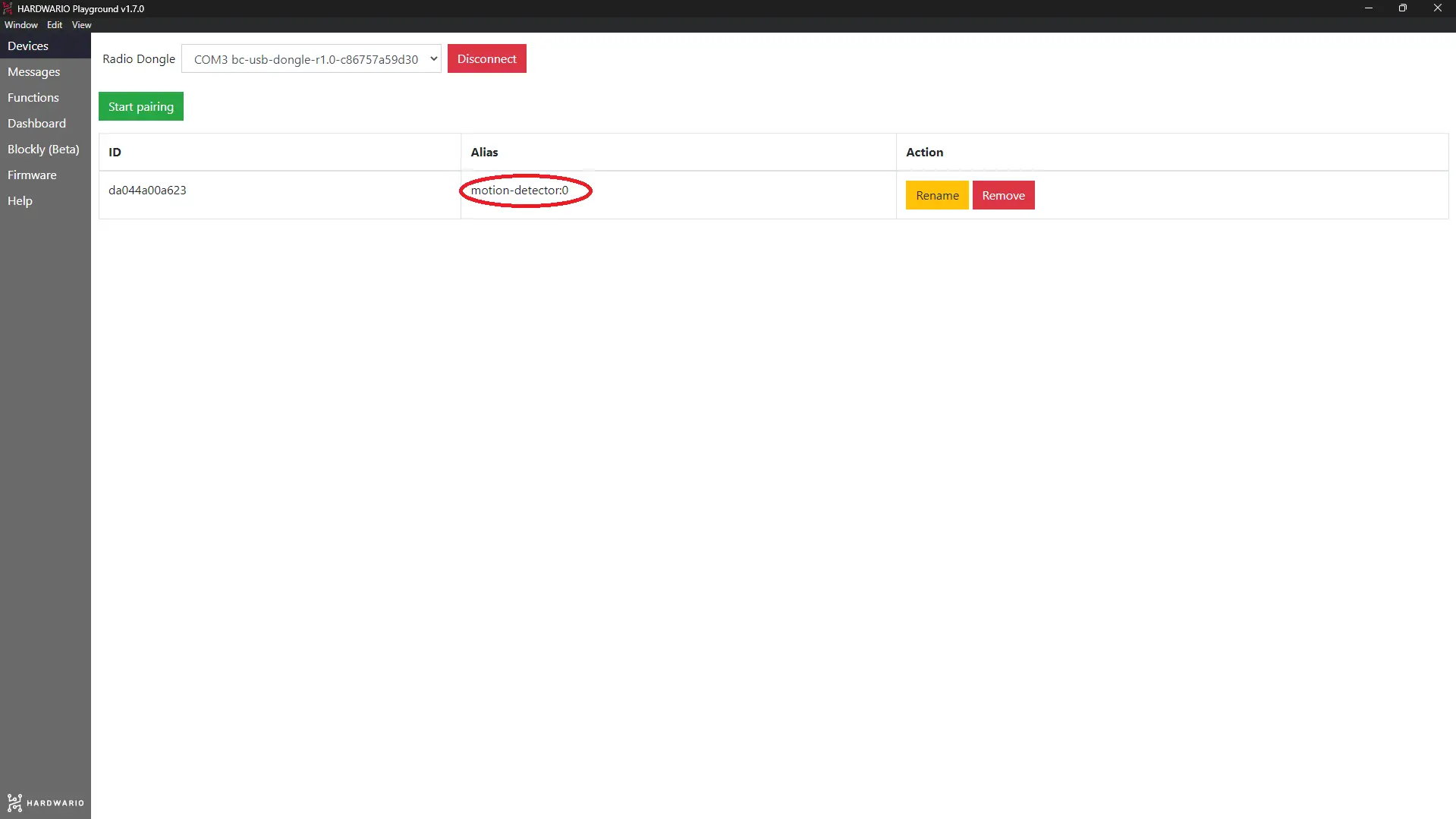

2. Pokud se firmware nahrál správně, uvidíte v Playgroundu na záložce Devices alias motion-detector.

Nastavte si Node-RED

1. Programovat začnete v Node-RED. Nejdřív v Playgroundu klikněte na záložku Functions.

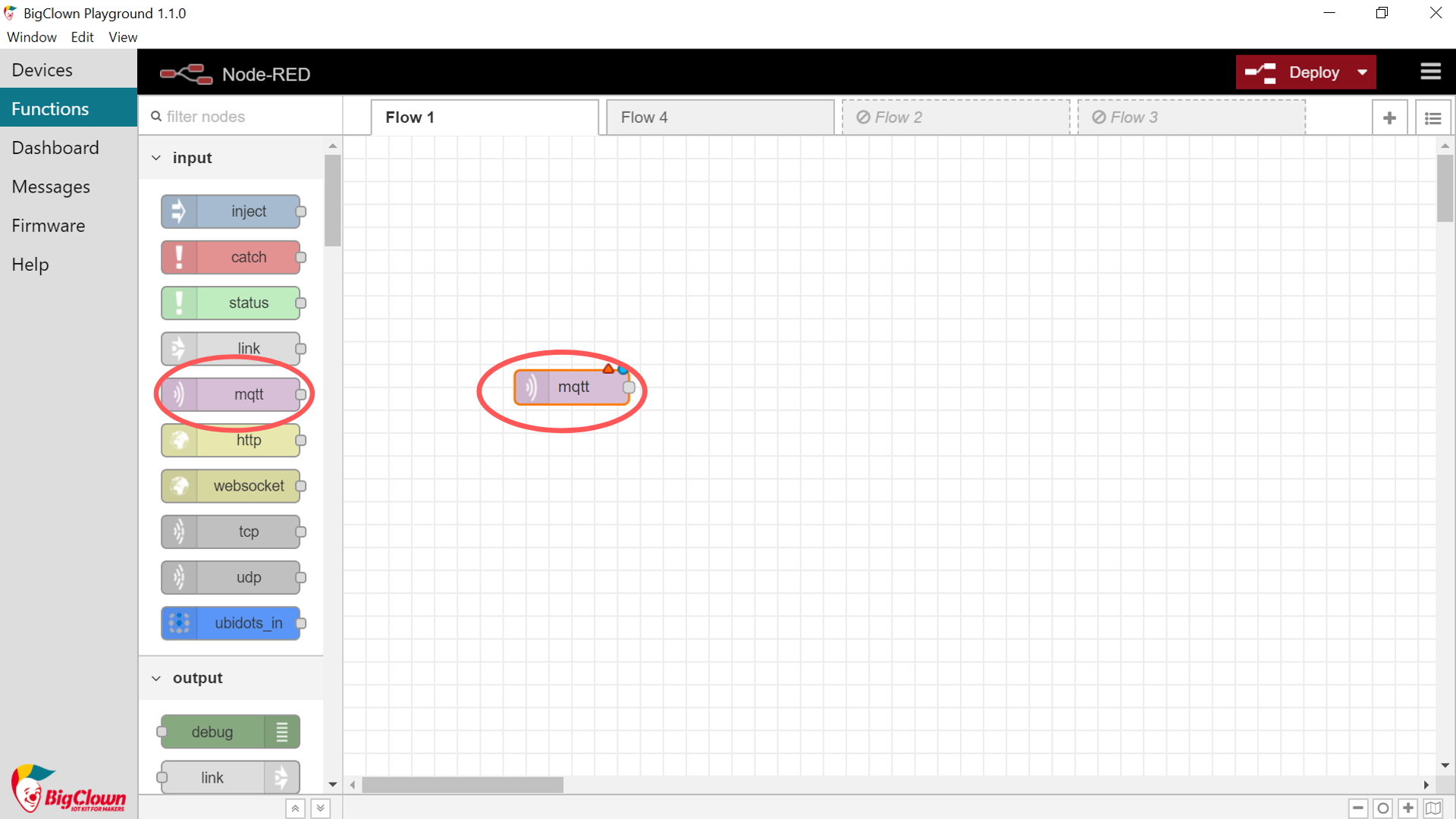

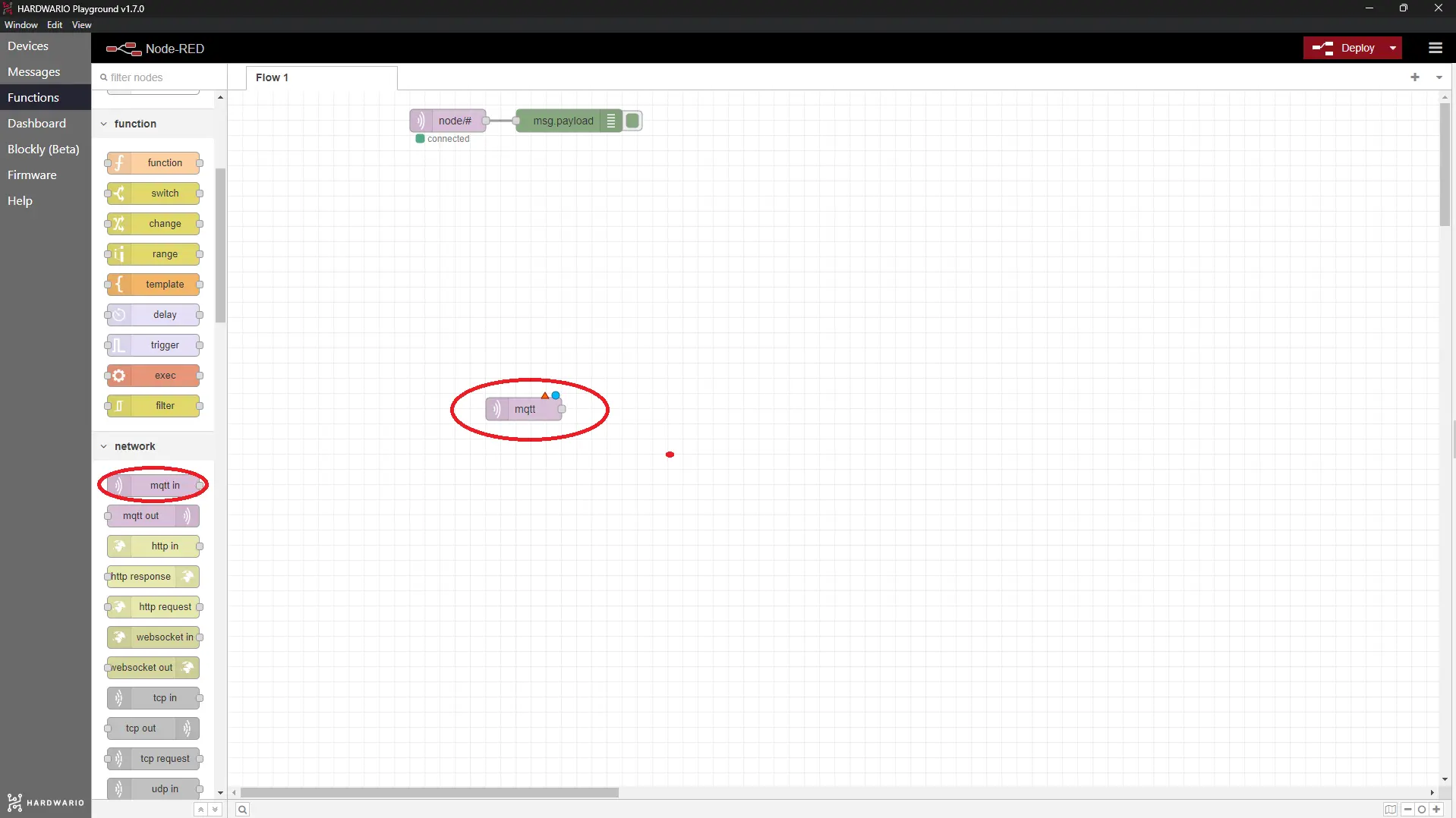

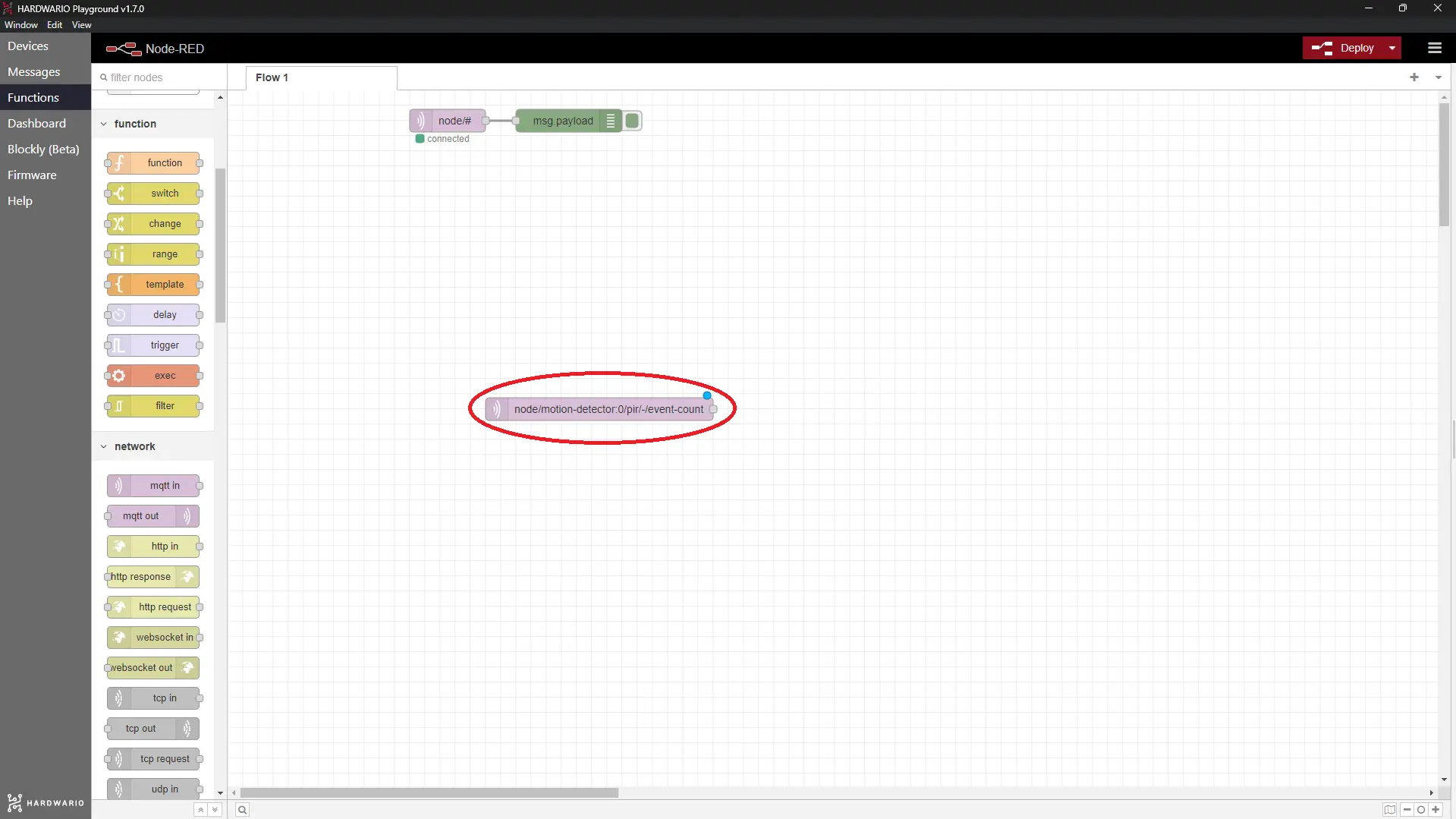

2. Na prázdnou plochu přetáhněte světle fialový uzel (bublinu) s názvem mqtt in. Najdete ho v sekci network.

3. Uzel otevřete dvojklikem. Do řádku Topic zadejte klíčovou hodnotu. Uzel teď bude počítat zaznamenané pohyby:

node/motion-detector:0/pir/-/event-count

Potvrďte tlačítkem Done.

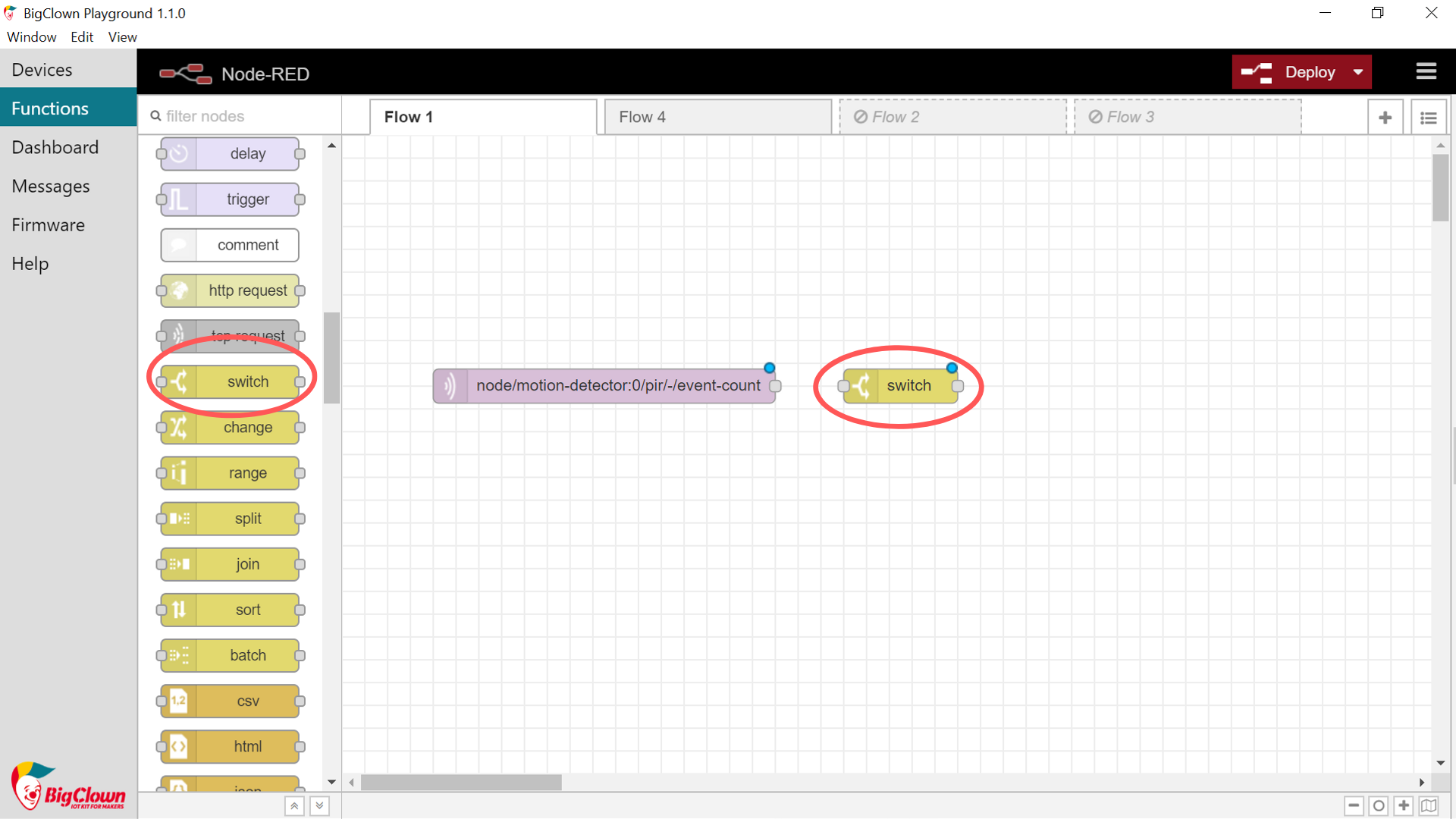

4. Za tento uzel umístěte uzel switch ze sekce function. Díky němu zařízení pozná, že je detektor zapnutý a může hlásit každý pohyb.

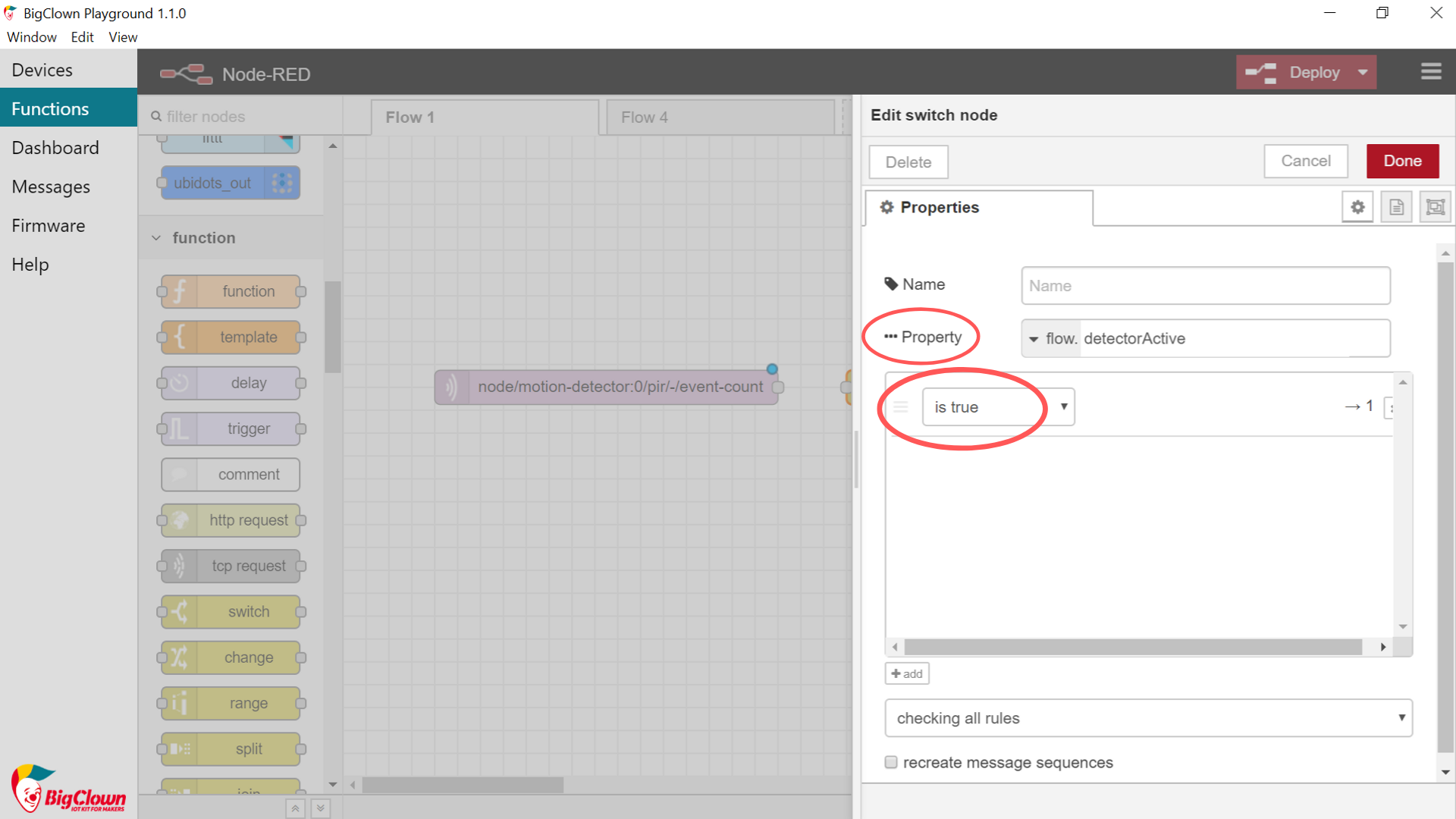

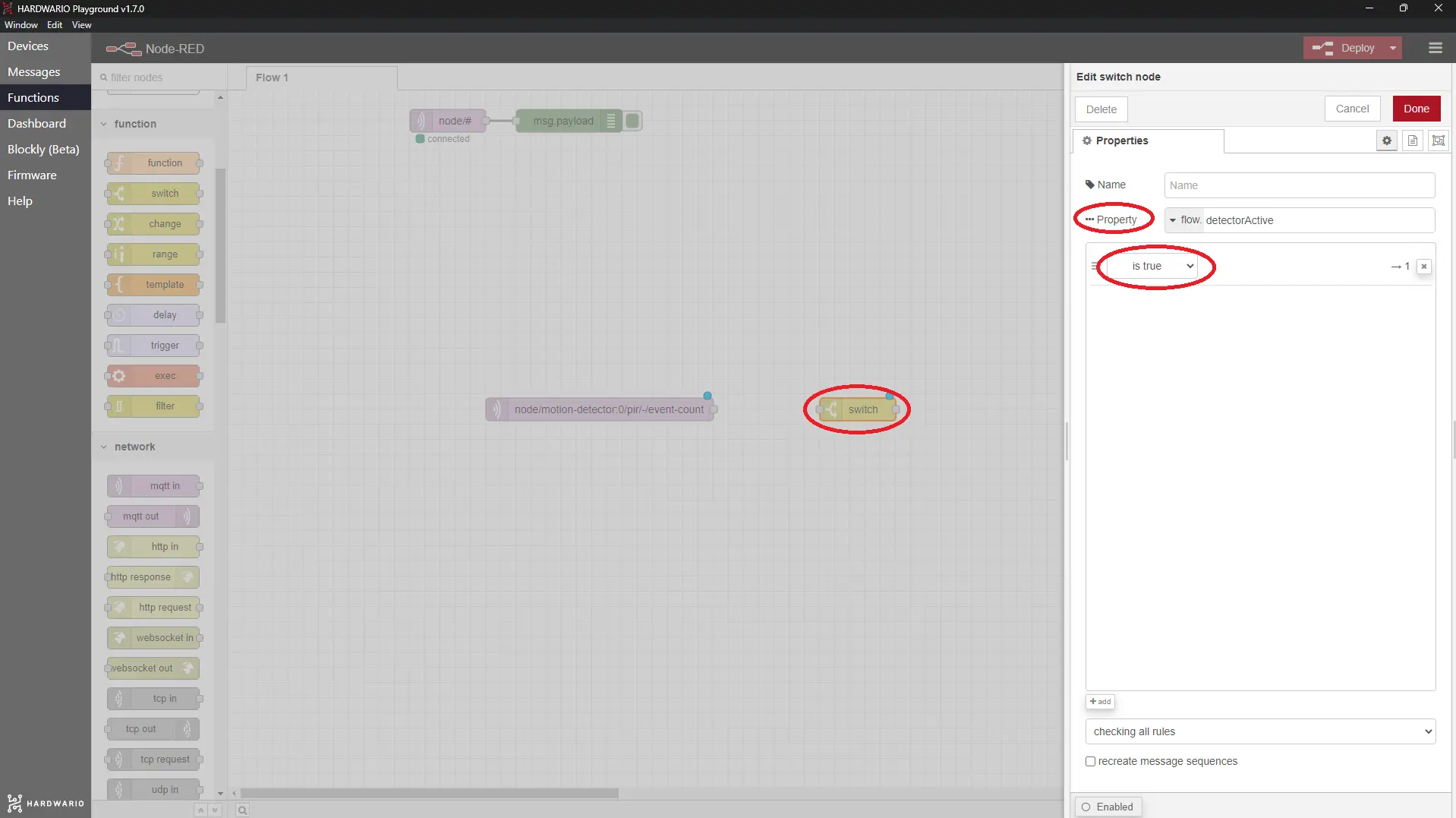

5. V uzlu vyplňte řádek Property jako flow. detectorActive a podmínku v poli upravte na is true (viz obrázek). Náš tip: Víc o uzlu switch se dočtete v dokumentaci Node-RED.

Potvrďte tlačítkem Done.

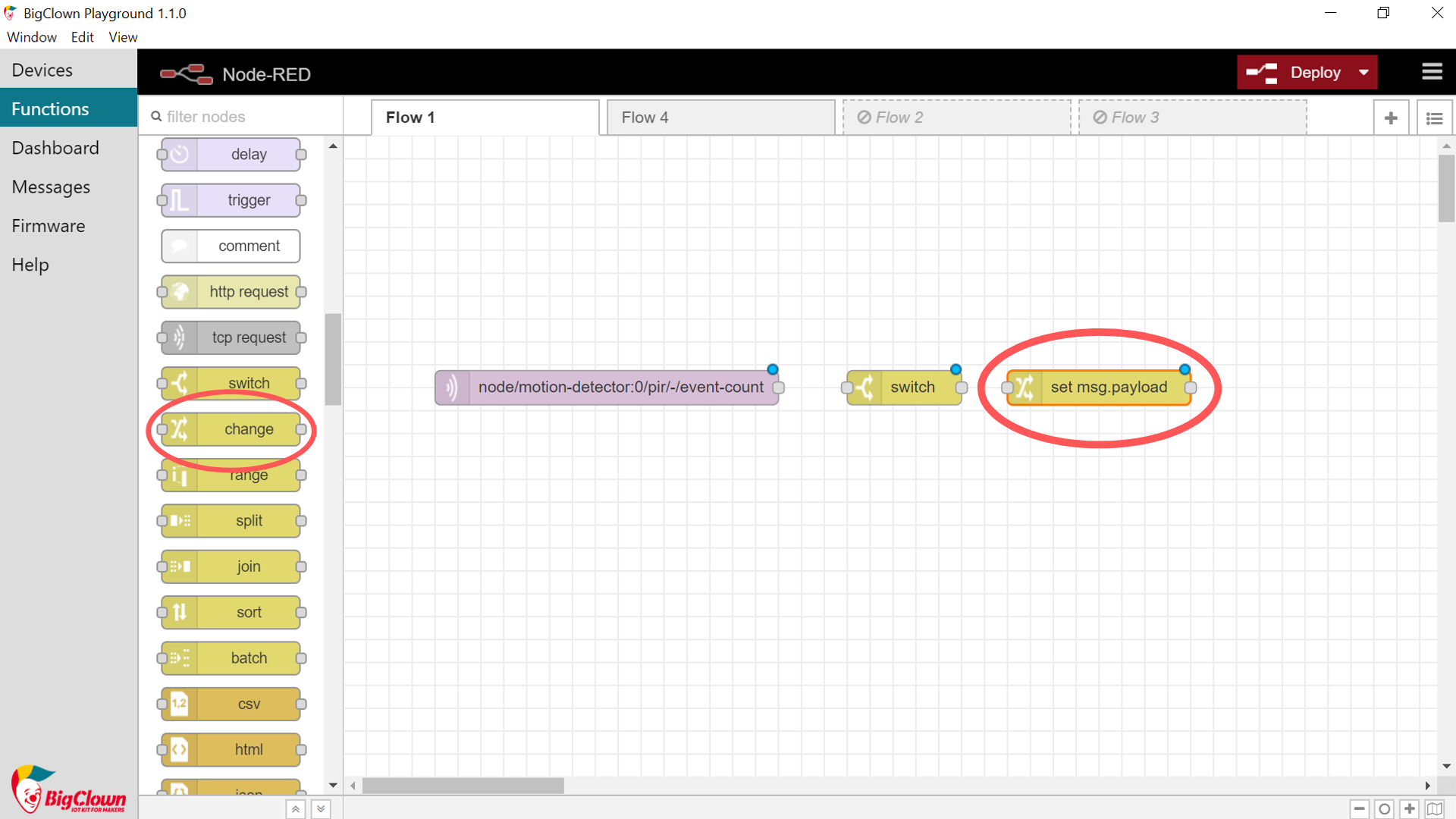

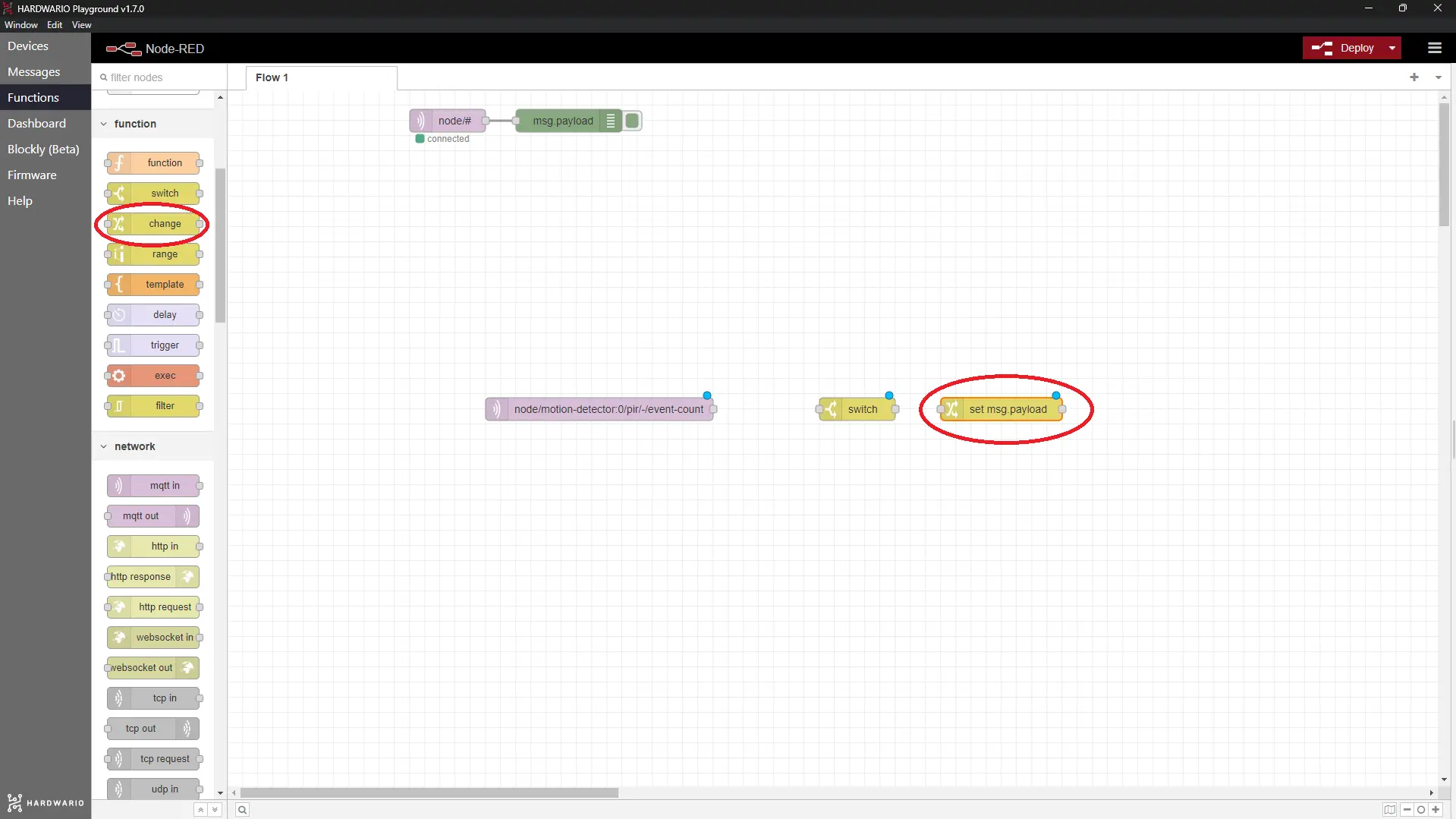

6. Za uzel switch umístěte uzel change ze stejné sekce function.

7. V něm nastavíte zprávu, která vyskočí, jakmile dorazí vousáč s dárky (nebo Ježíšek). 🎅 👼 Třeba: Jezisek je v obyvaku. Náš tip: Pokud chcete nastavit i upozornění do mobilu, nepoužívejte háčky ani čárky, protože Blynk diakritiku nezobrazuje.

Potvrďte tlačítkem Done.

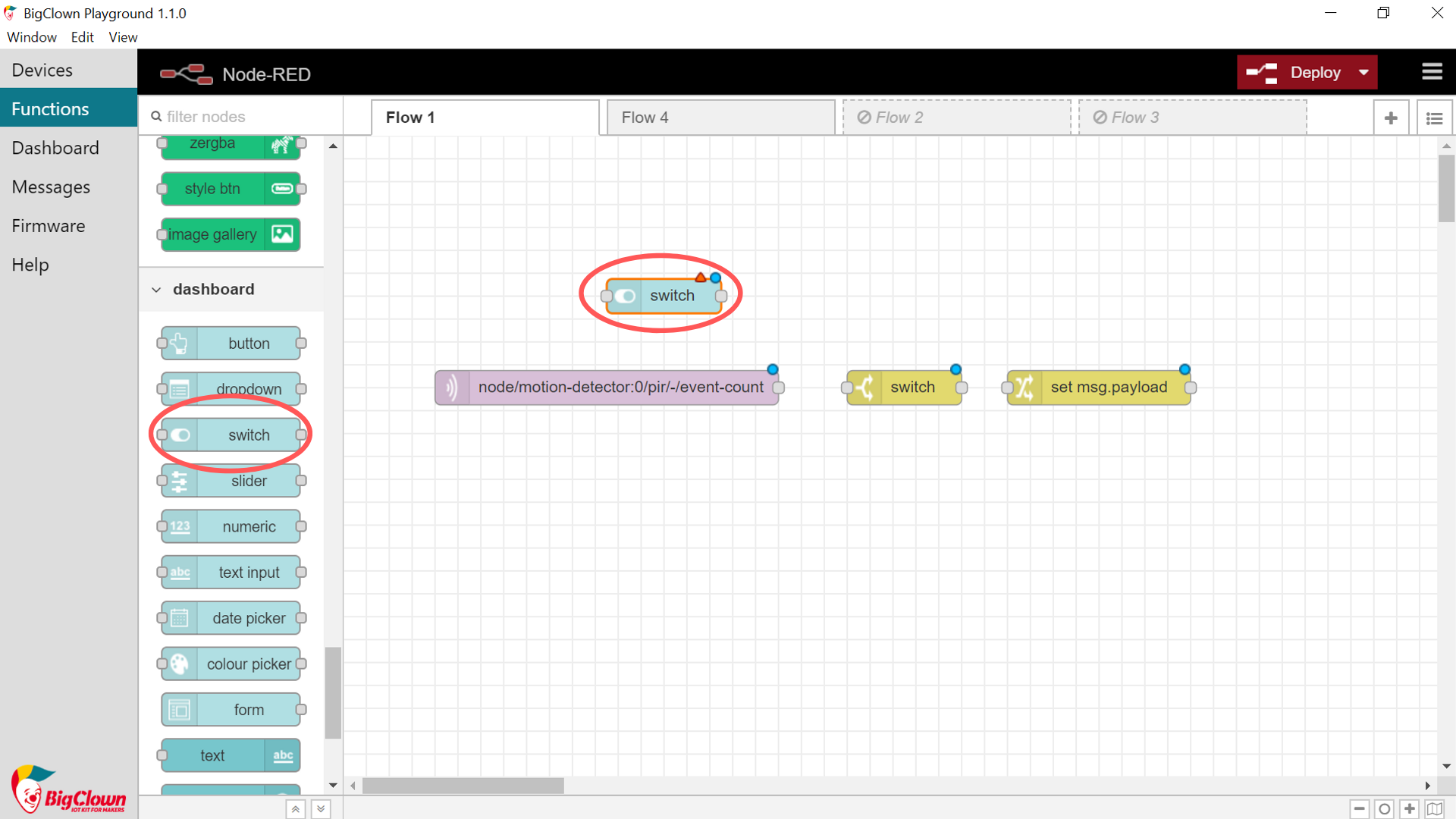

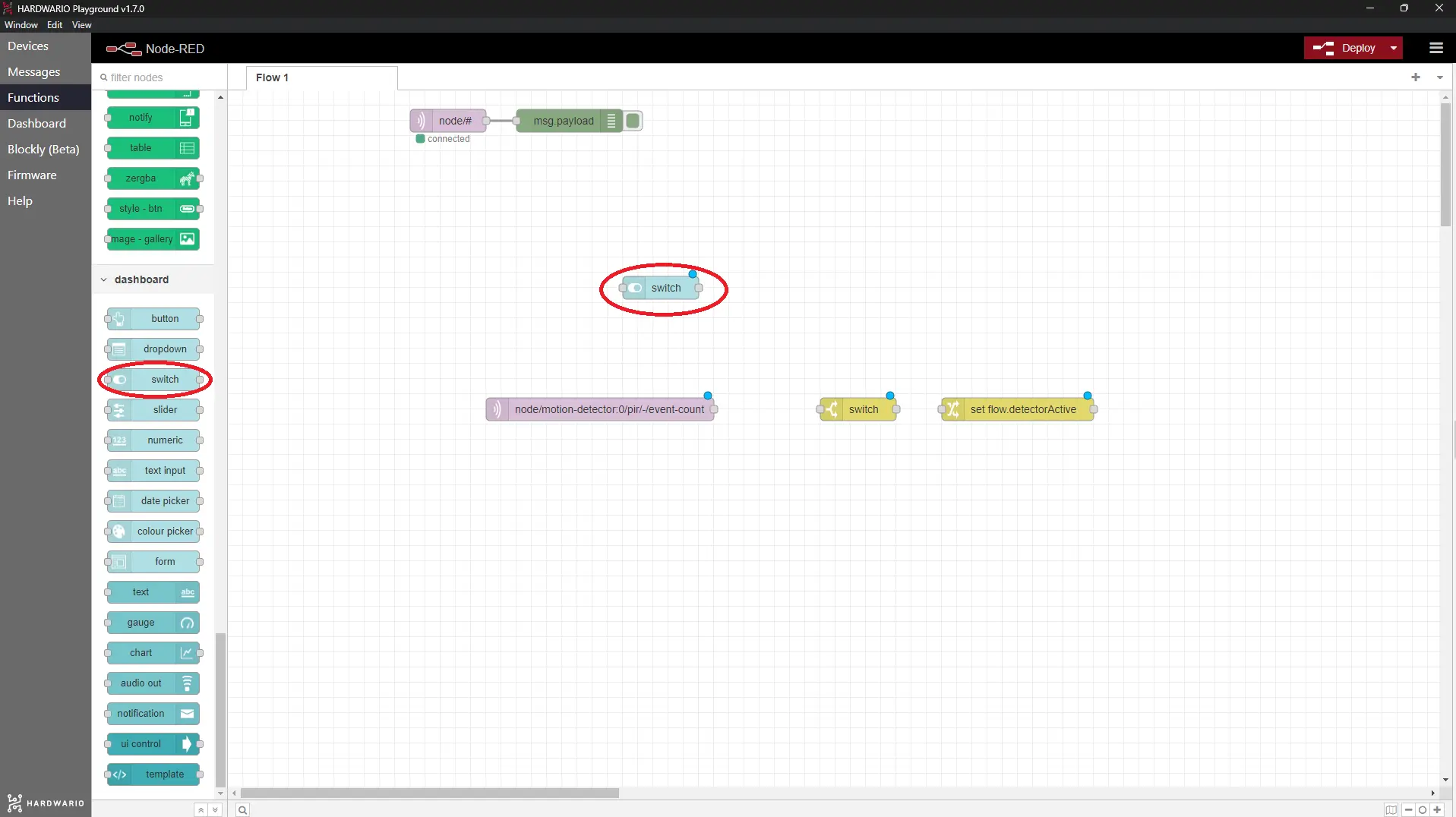

8. Nad tento flow přidejte další, kterým budete detektor zapínat a vypínat. Bude se skládat ze dvou uzlů. První je uzel switch ze sekce dashboard.

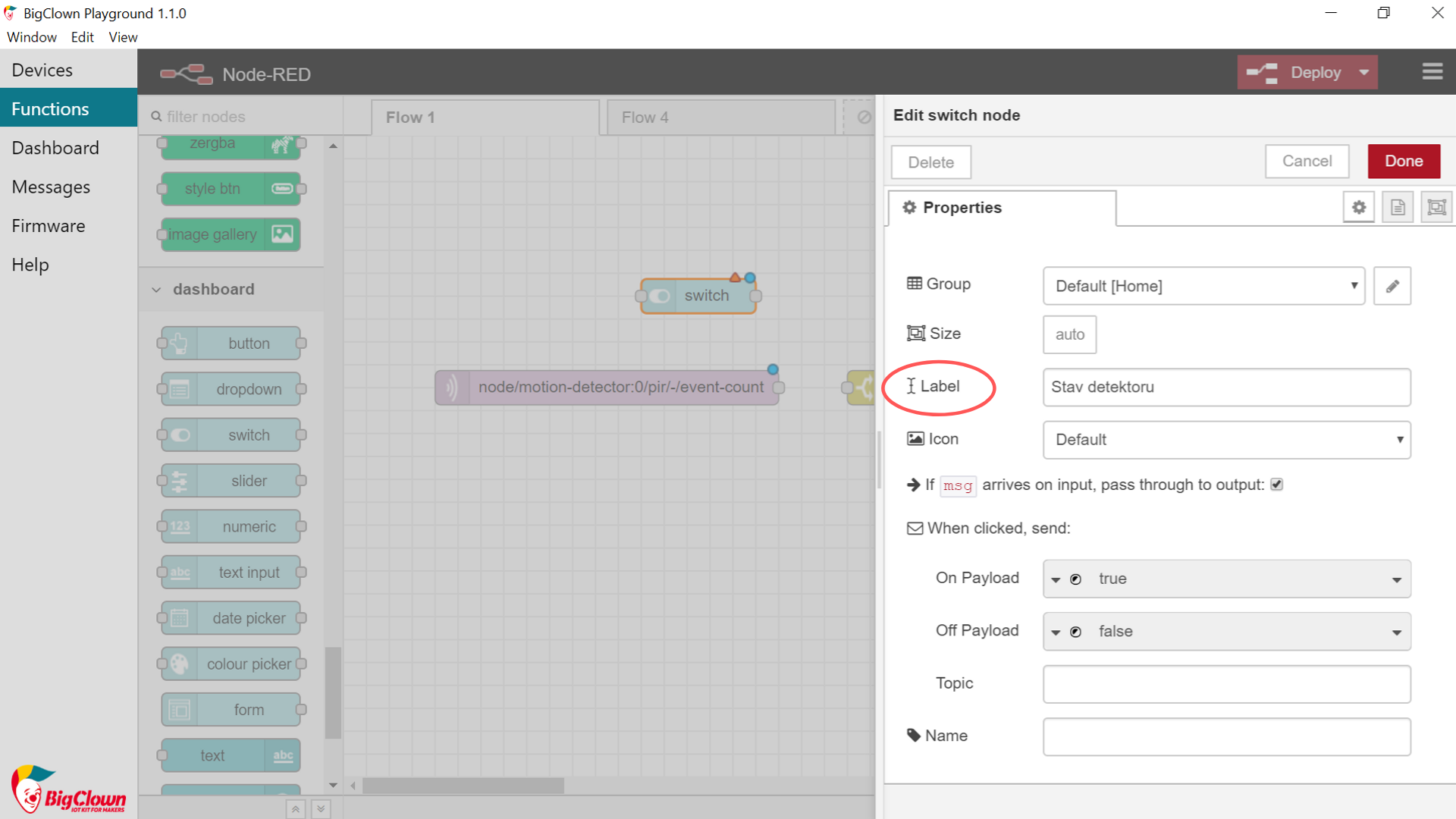

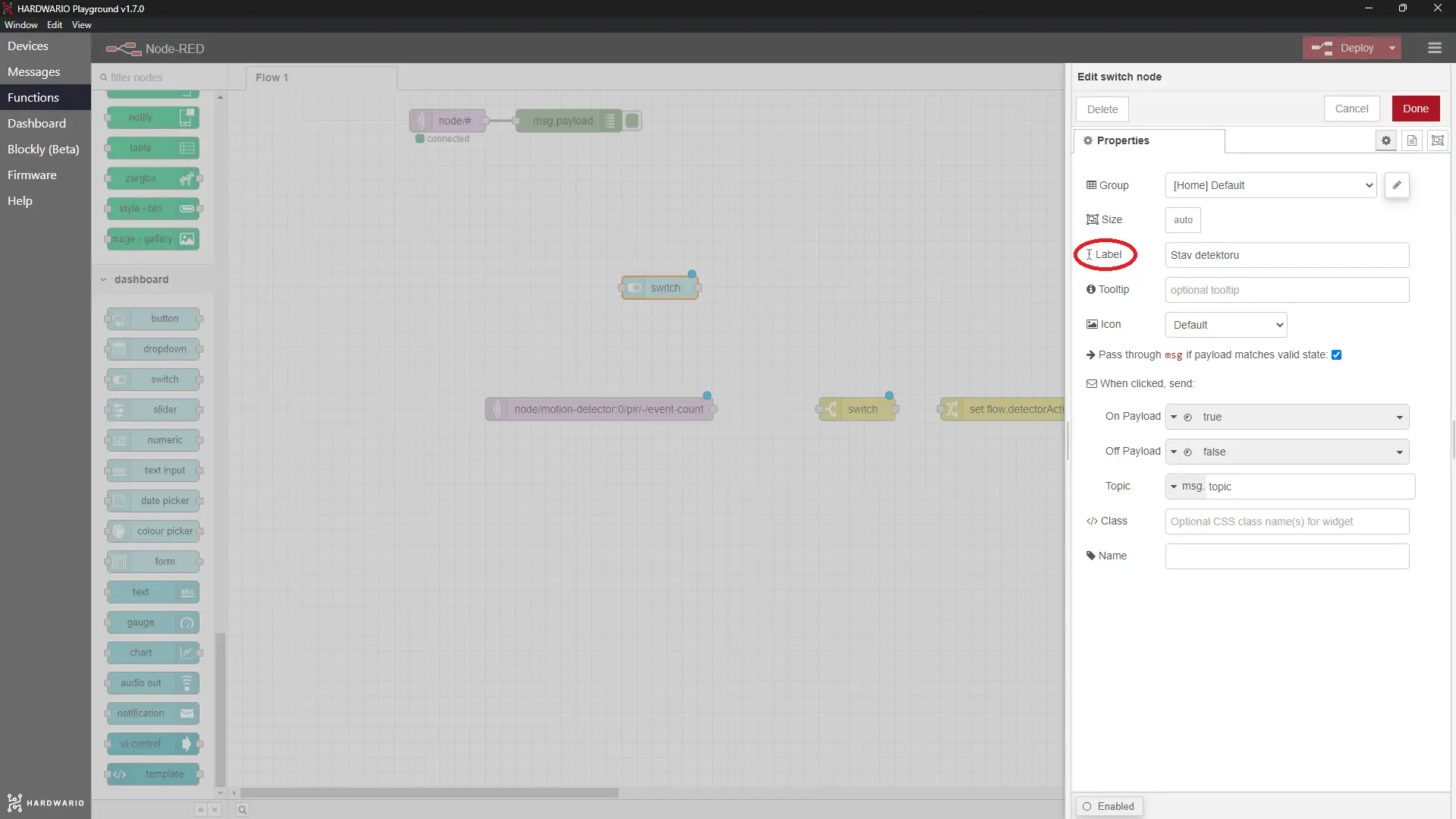

9. V tomto uzlu změňte Label na Stav detektoru. Tak bude váš projekt označený na Dashboardu.

Potvrďte tlačítkem Done.

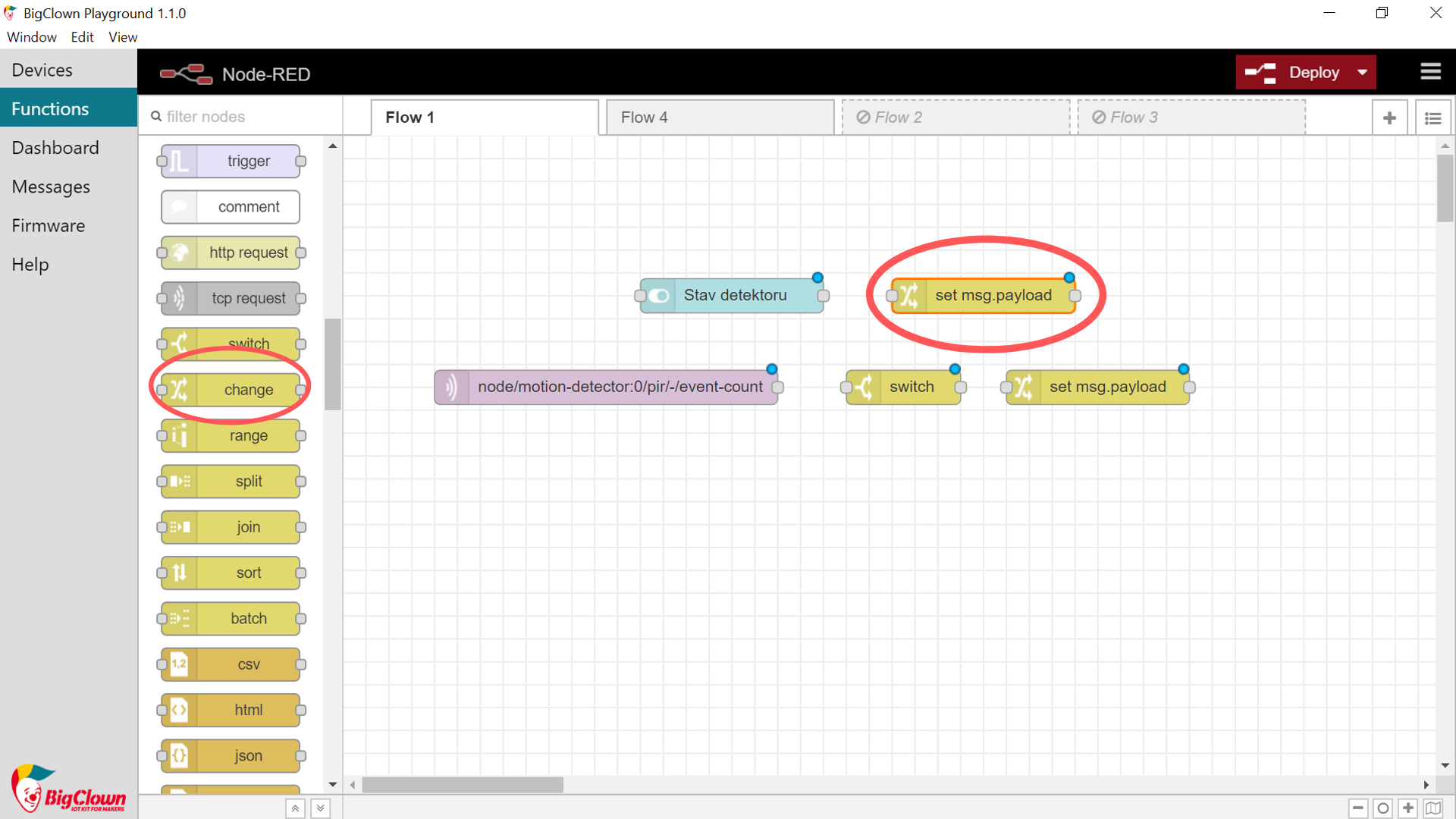

10. Za něj umístěte uzel change ze sekce function. Ano, stejný, jaký už máte o kousek níž. 👍

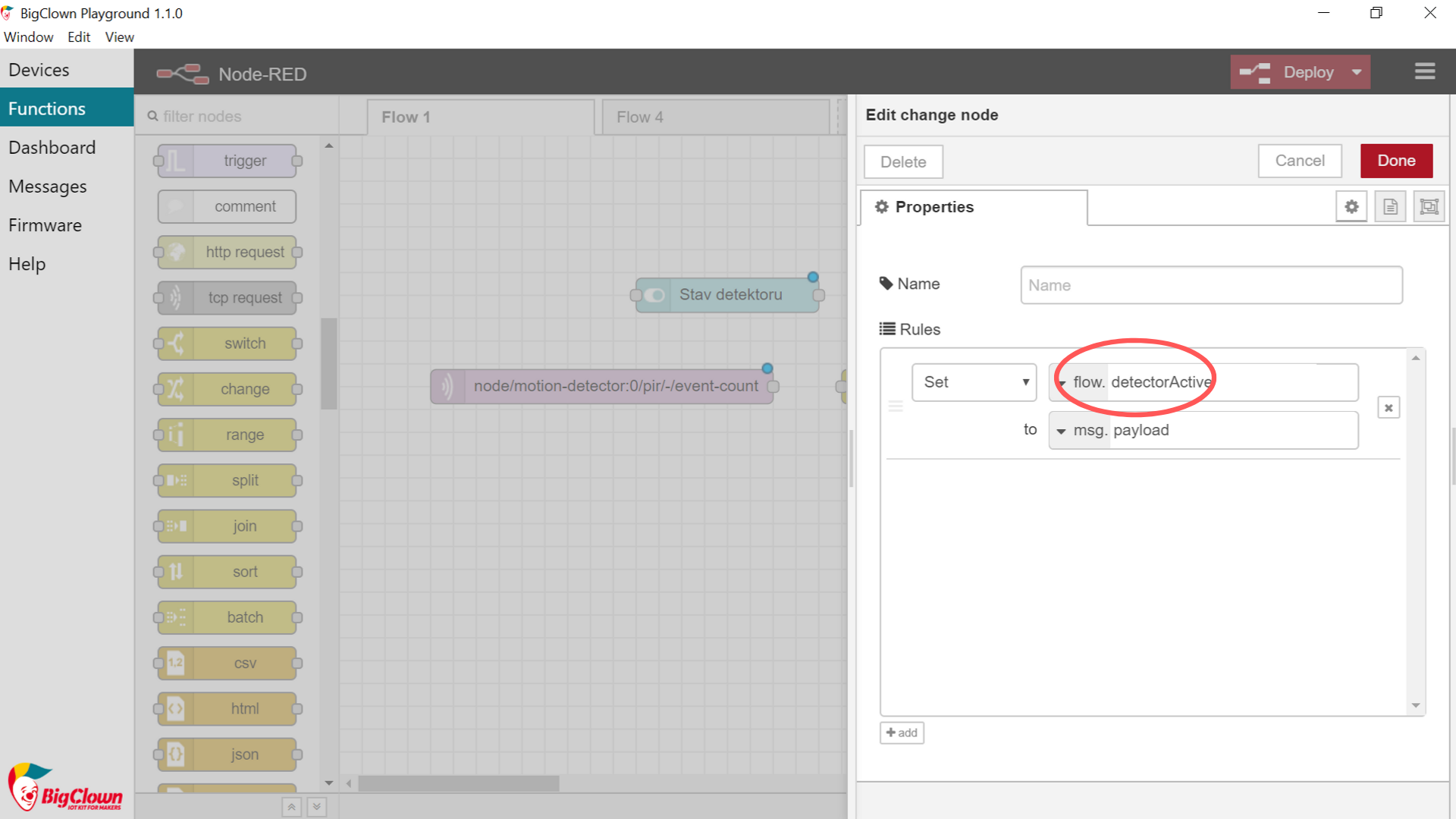

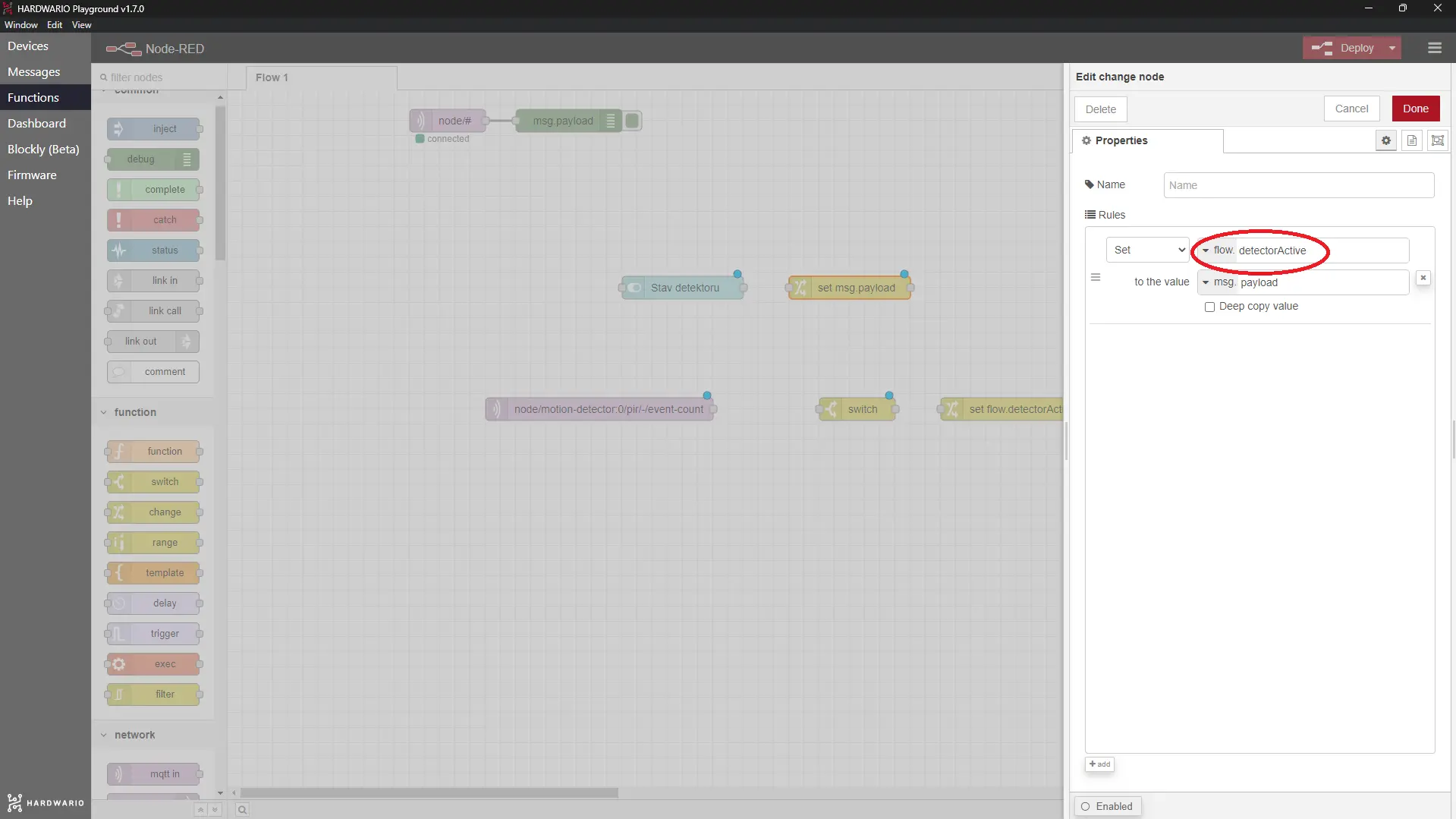

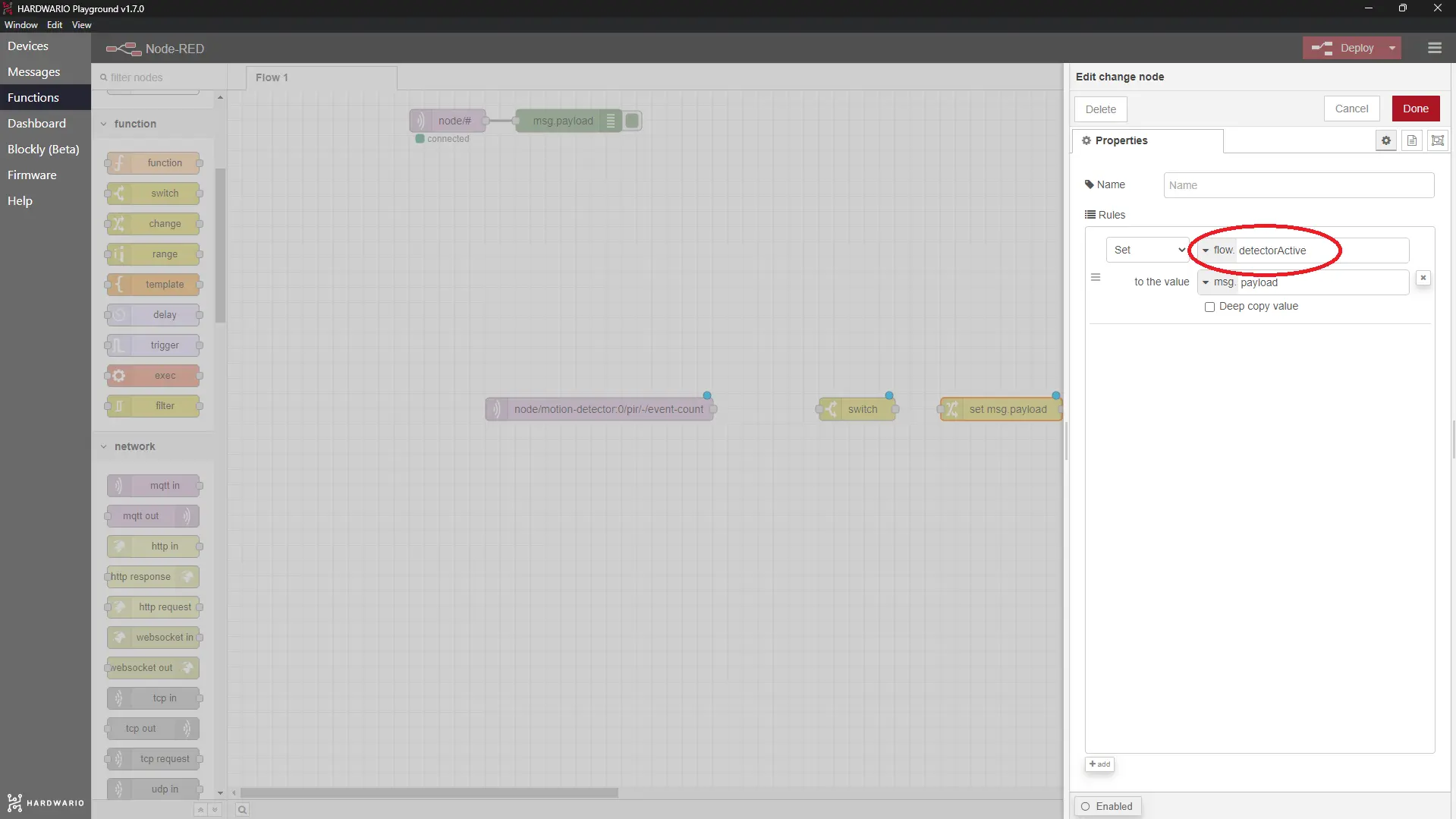

11. V poli Rules nastavte funkci, podle které zařízení pozná, jestli je přepínač zapnutý, nebo vypnutý: flow. detectorActive (viz obrázek). Pozor na překlepy!

Potvrďte tlačítkem Done.

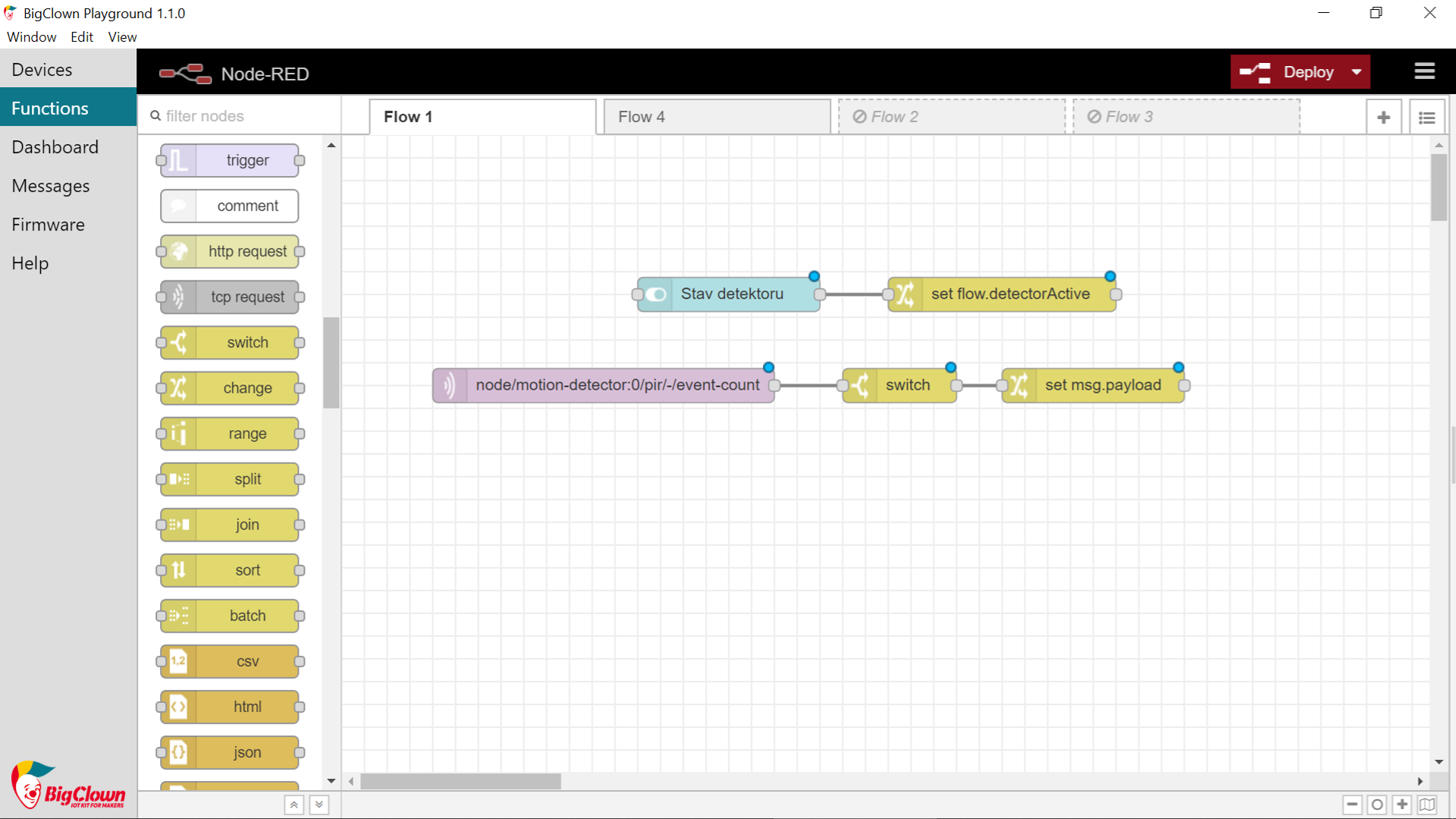

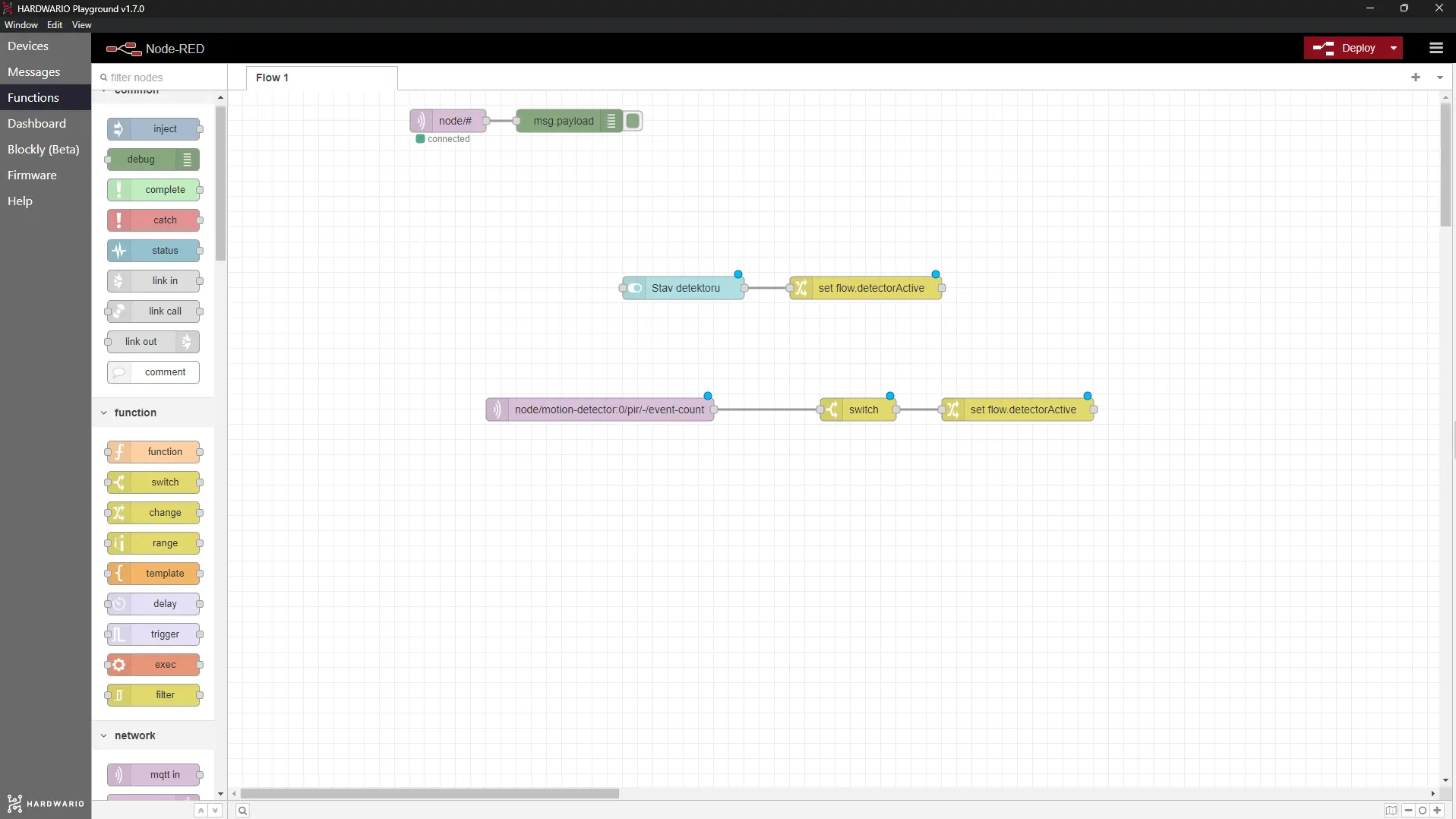

12. Teď všechny uzly propojte podle obrázku, ale tlačítko Deploy ještě nestiskněte. Chybí poslední uzel, který přidáme za chvilku. S ním nastavíte upozornění do mobilu. 🤳

Připravte Blynk IoT na upozornění

Zachycený pohyb vám dorazí do chytrého telefonu jako push notifikace z aplikace Blynk IoT. Šikovné, že? 😎 Node-RED pošle text zprávy do Blynku a automatizace v Blynku z každé nové zprávy udělá notifikaci.

1. Pokud ještě nemáte účet v Blynk IoT, založte si ho. Na tento projekt stačí bezplatný tarif: v době psaní návodu zahrnuje push notifikace v aplikaci a až pět automatizací.

2. Vytvořte šablonu zařízení (template). Jak na to, ukazuje rychlý návod Blynku. Můžete také použít šablonu z některého předchozího projektu.

3. V šabloně otevřete záložku Datastreams, klikněte na New Datastream a vyberte Virtual Pin. Datastream pojmenujte (třeba Zprava), vyberte volný pin (třeba V2) a jako datový typ (Data Type) zvolte String, protože notifikace ponese váš vlastní text.

4. V nastavení datastreamu povolte, aby ho automatizace mohly použít jako spouštěč: v části Automations zapněte Use as Condition. Datastream vytvořte a šablonu uložte.

5. Ze šablony založte zařízení: v sekci Devices přidejte nové zařízení, vyberte svou šablonu a zařízení pojmenujte. Na jeho záložce Device Info najdete Auth Token, který budete potřebovat v Node-RED.

Vytvořte automatizaci

1. V Blynku otevřete Automations a založte novou automatizaci. Jako podmínku (When) zvolte Device State, pak své zařízení, svůj datastream a Is Any. Automatizace tak zareaguje na každou zprávu, i když bude stejná jako minulá.

2. V části Do this přidejte akci, která pošle notifikaci do mobilní aplikace (Send In-App Notifications), a jako příjemce zvolte sebe. Do textu notifikace vložte zástupný symbol Trigger value ({TRIGGER_VALUE}). Blynk za něj dosadí text, který mu pošle Node-RED.

3. Automatizaci pojmenujte. Limit period určuje, za jak dlouho se automatizace smí spustit znovu: zvolte co nejkratší dobu, jinak vám o dalším pohybu krátce po prvním nepřijde zpráva. Automatizaci uložte.

4. Stáhněte si do telefonu aplikaci Blynk IoT z App Store nebo Google Play a přihlaste se stejným účtem. Zkontrolujte, že má aplikace povolená upozornění, aby se zpráva mohla zobrazit. 📱

Propojte mobil s krabičkou

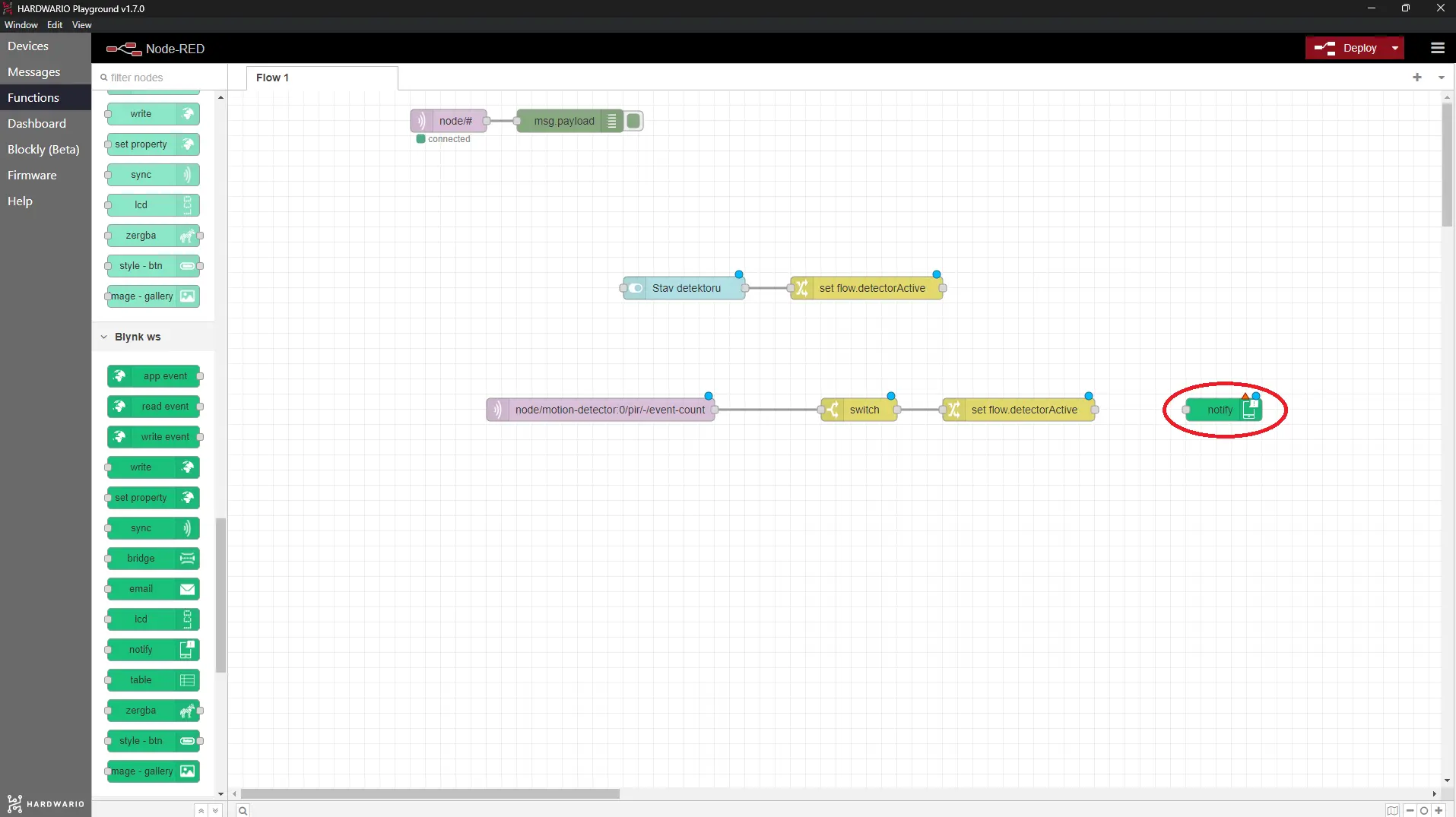

1. Vraťte se k počítači. Na plochu Node-RED umístěte poslední uzel celého projektu: uzel write ze sekce Blynk IoT (ne ze sekce Blynk ws, ta patří ke starému Blynku, který už nefunguje). Patří hned za flow s přepínačem (viz obrázek). 👀

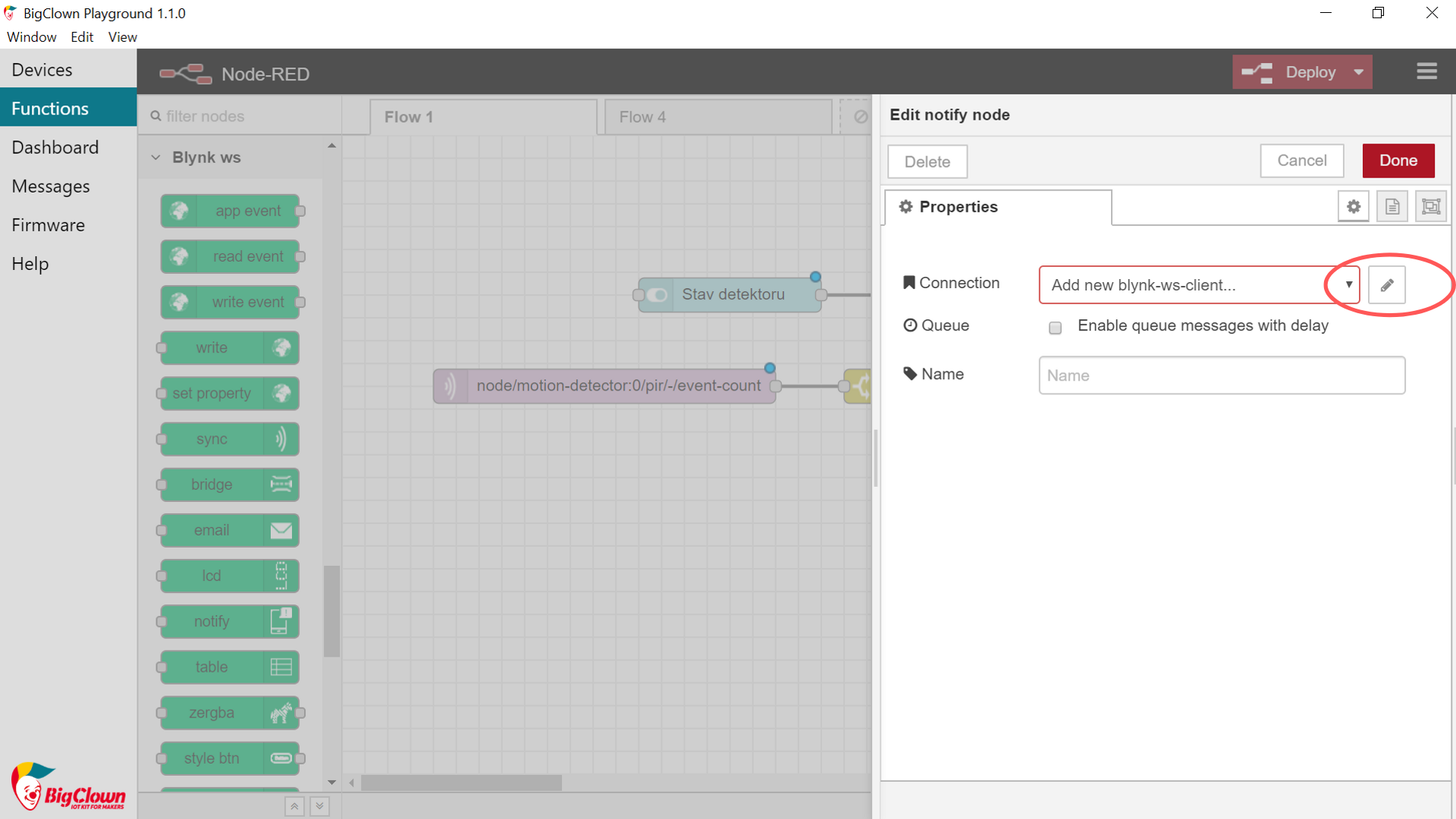

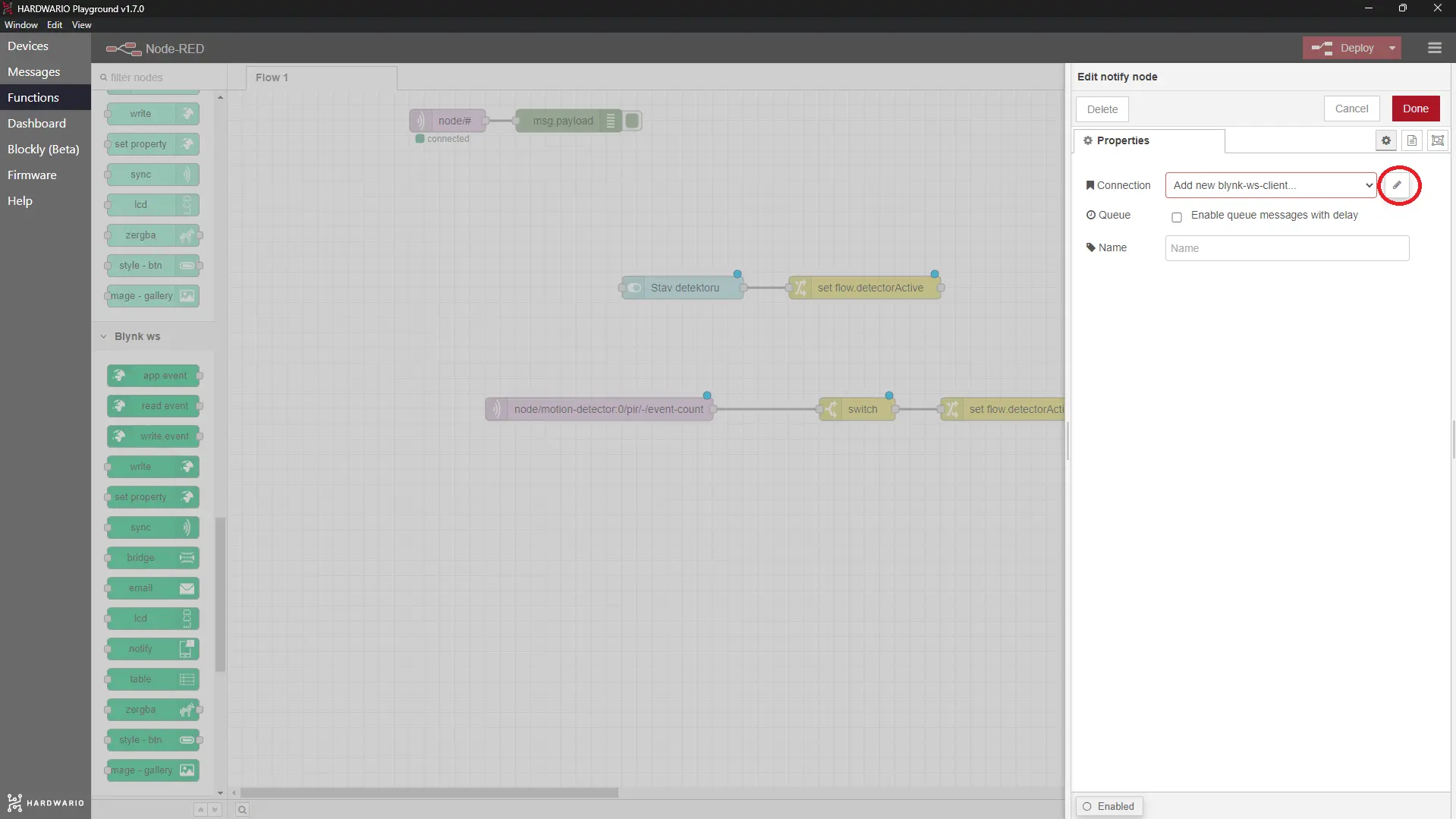

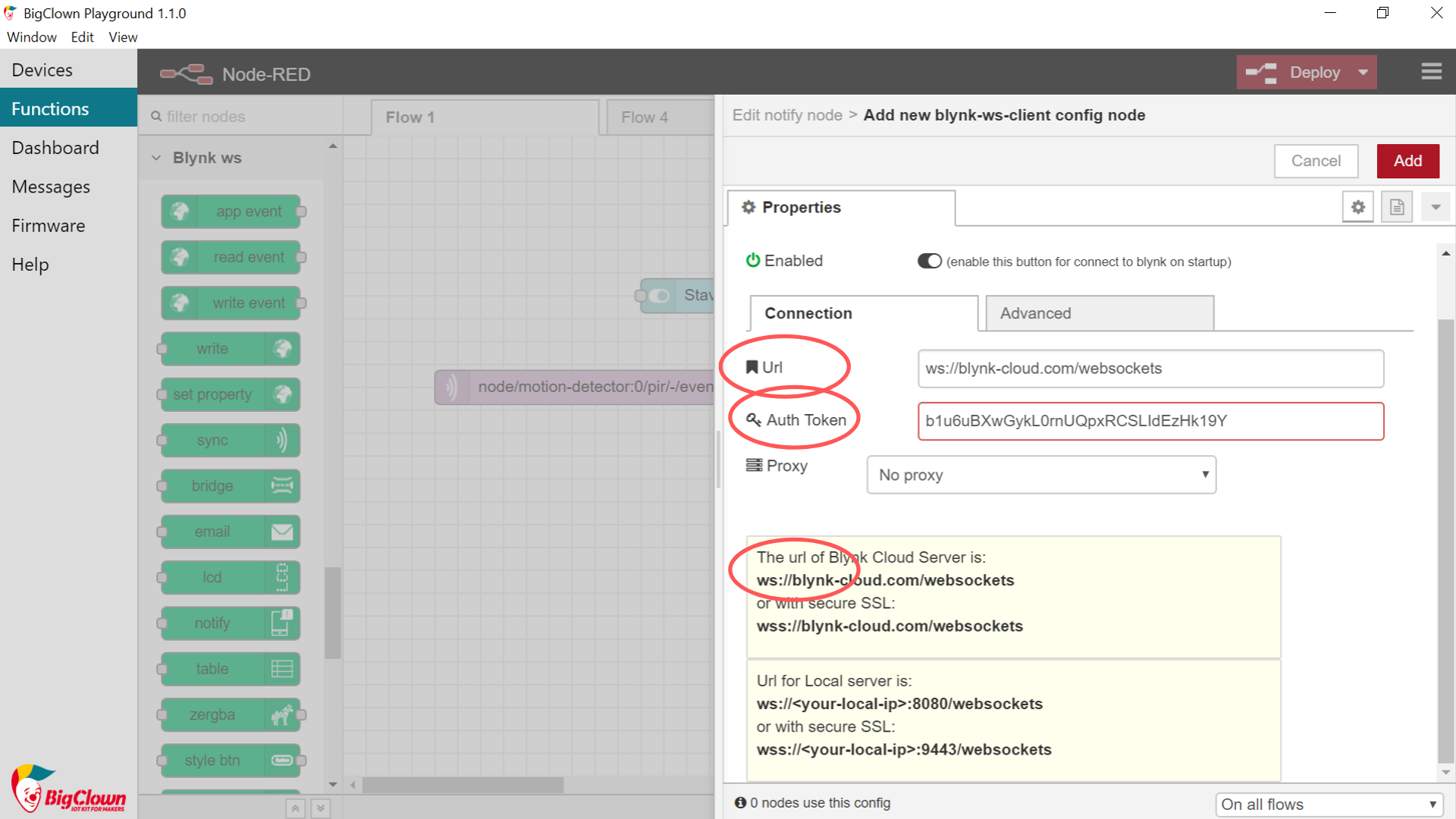

2. Uzel otevřete dvojklikem. Vedle pole Connection uvidíte malou tužku. Klikněte na ni a otevře se nové okno. Do pole Url zadejte blynk.cloud a do polí Auth Token a Template ID zkopírujte hodnoty z webové aplikace Blynk na počítači: Auth Token najdete na záložce Device Info zařízení, Template ID v detailu šablony. Potvrďte tlačítkem Add.

3. Do pole Virtual Pin zadejte číslo pinu svého datastreamu (pro V2 je to 2). Právě tím se zachycený pohyb promění v push notifikaci: uzel zapíše zprávu do datastreamu a automatizace ji pošle dál. Potvrďte tlačítkem Done.

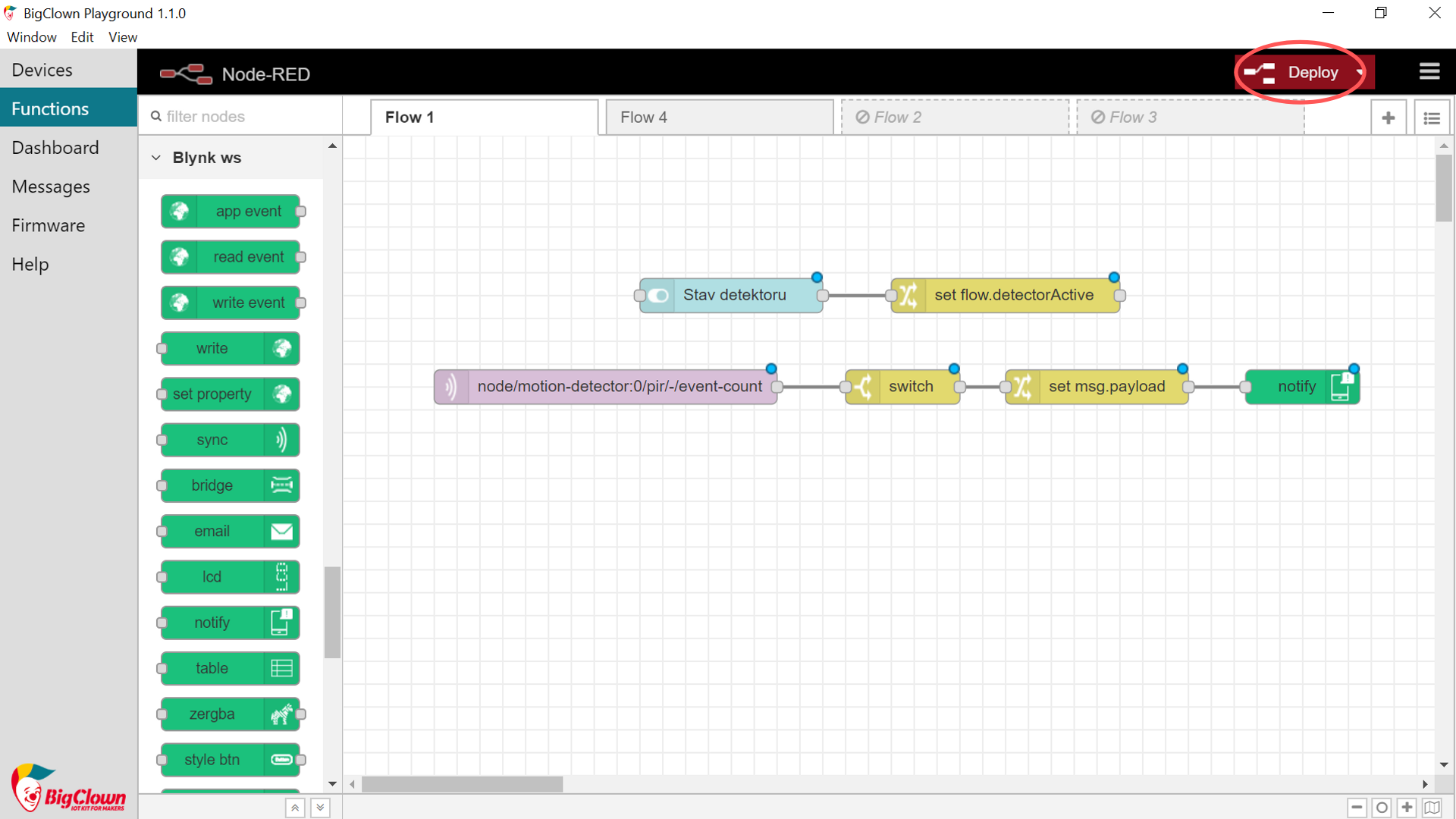

4. Nakonec tento zelený uzel propojte s předchozím flow, aby zpráva z detektoru ➡️ odešla do Blynk IoT ➡️ a dorazila do vašeho mobilu. Pak stiskněte červené tlačítko Deploy. 🚨

A… akce!

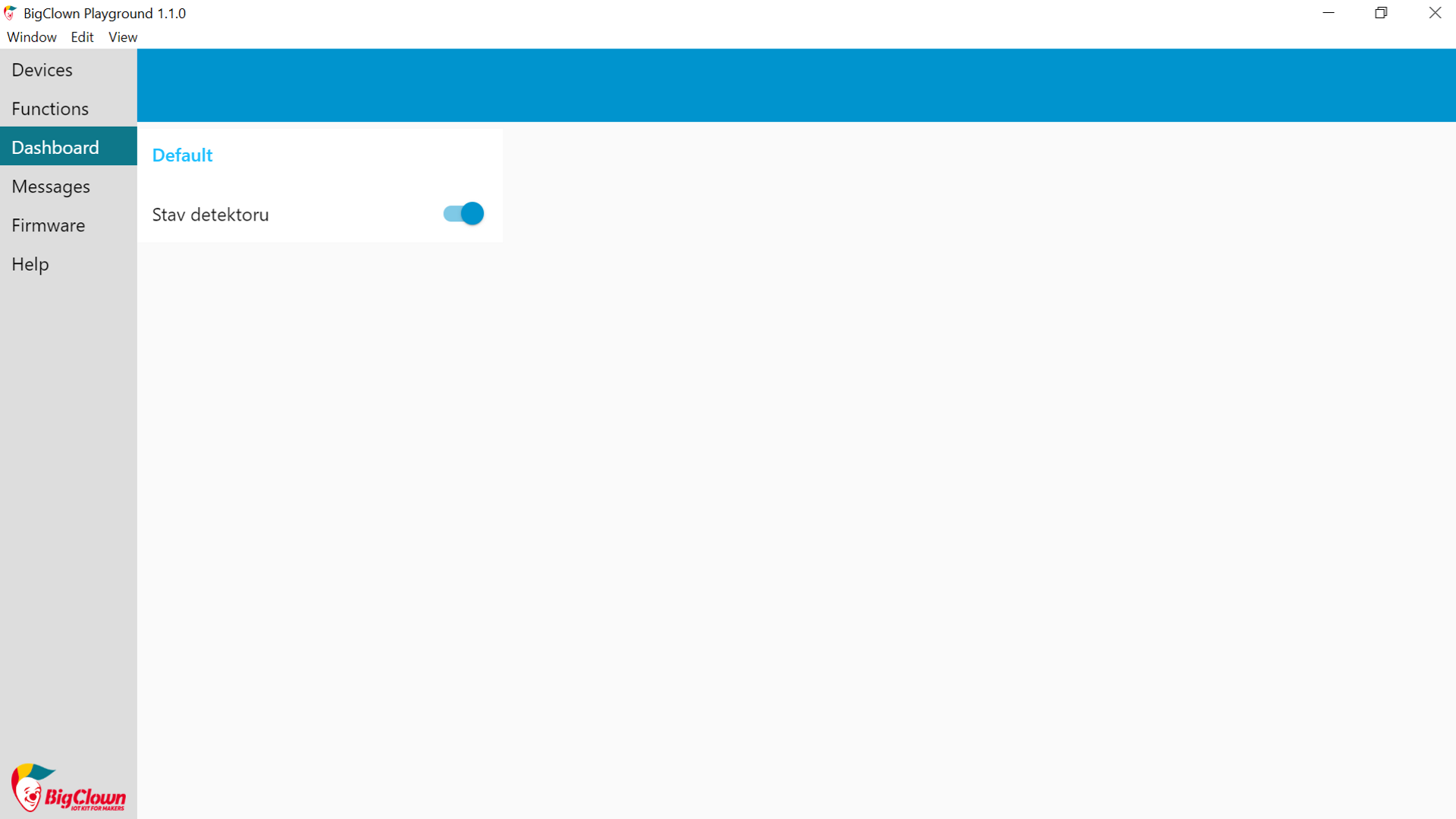

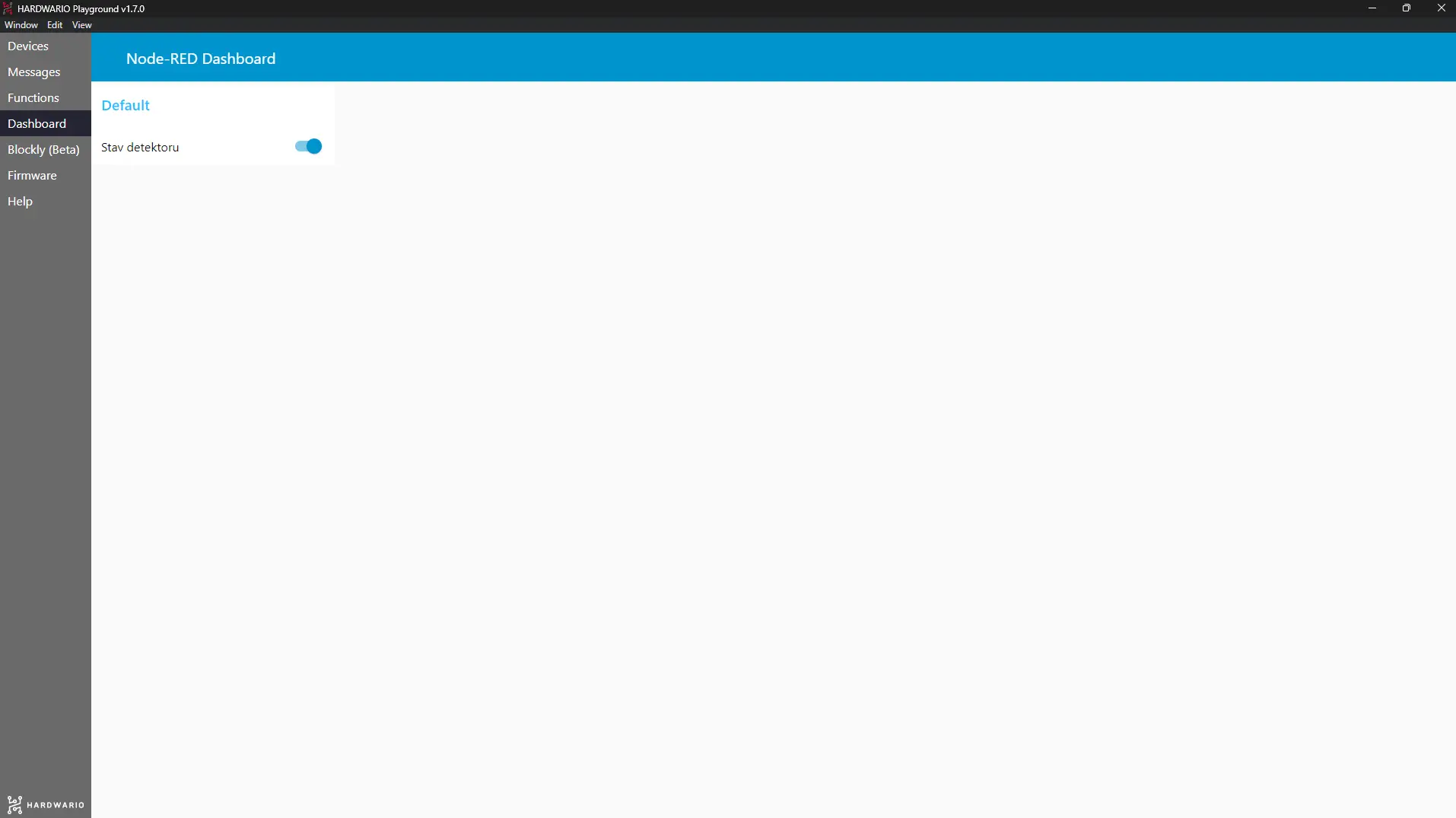

1. Je nejvyšší čas vyzvědět, kdo nosí dárky. Na záložce Dashboard v Playgroundu zapněte detektor. 🕵️

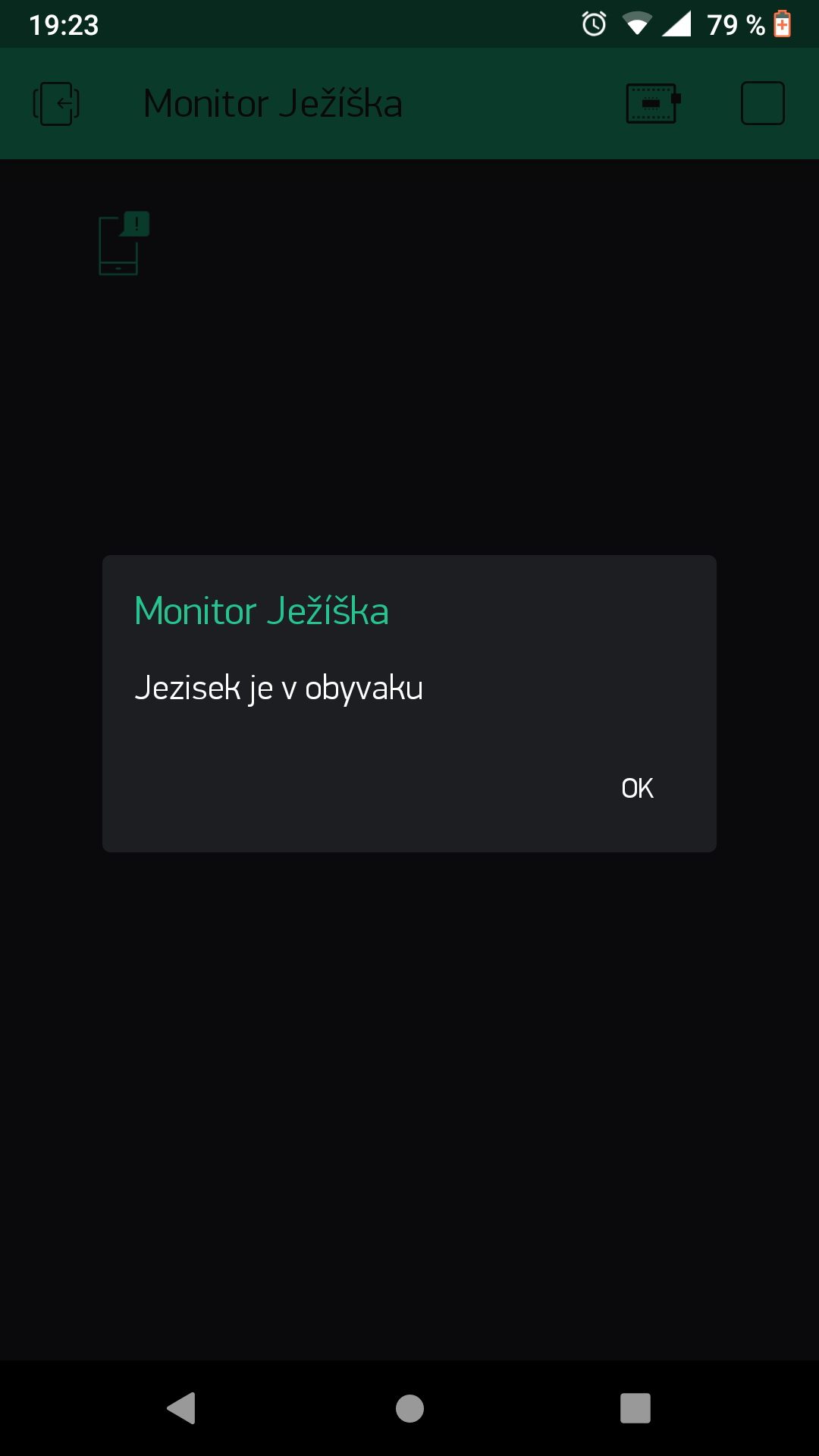

2. PIR Module zachytí i sebemenší pohyb a zprávu, že se něco děje, vám raz dva pošle do mobilu. Ježíšek nemá šanci! Rychle se běžte podívat a načapejte ho!

3. Poznámka na okraj: Po načapání si Ježíška udobřete, ať vám doma vůbec nějaké dárky nechá. 😜
