Bezdrátový monitor klimatu
Tento dokument vás provede projektem Monitor klimatu. Budete moci vidět dashboard s teplotou, vlhkostí, okolním světlem a atmosférickým tlakem v Node-RED a zobrazit data na svém chytrém telefonu pomocí Blynk cloudu a mobilní aplikace.

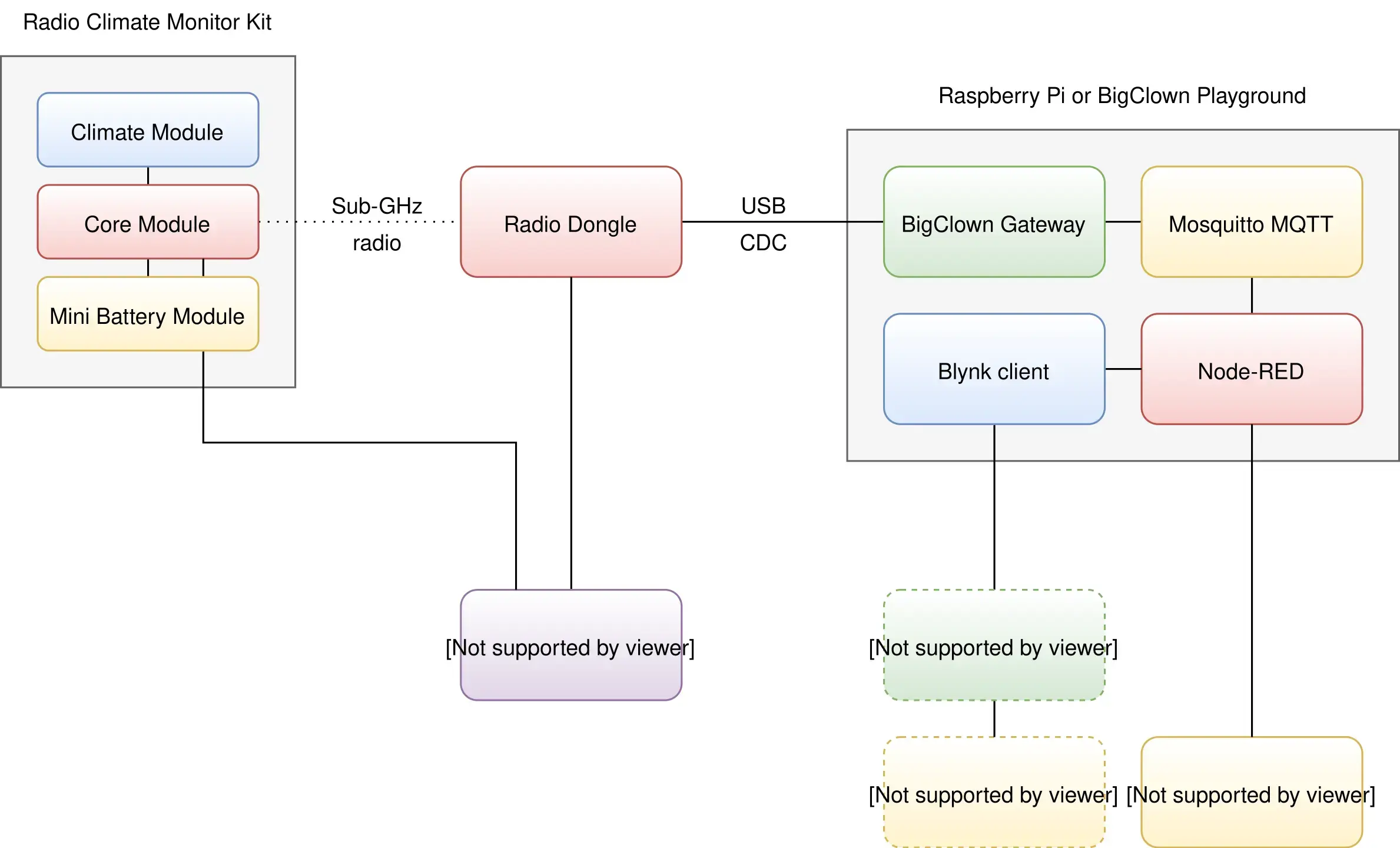

Koncept
Požadavky
-
Buď Sadu Clime, nebo jednotlivé komponenty:
- 1x Climate Module
- 1x Core Module
- 1x Mini Battery Module
- 1x Radio Dongle
-
Jedna z těchto možností:
- HARDWARIO Playground nainstalováno (recommended)
Další informace naleznete v Quick Start Guide dokumentu. - Raspberry Pi s distribucí HARDWARIO Raspbian
Další informace naleznete v dokumentu Raspberry Pi Installation. - HARDWARIO Toolchain nainstalováno
Další informace naleznete v dokumentu Toolchain Setup.
- HARDWARIO Playground nainstalováno (recommended)
Nahrání firmwaru
V tomto postupu použijeme HARDWARIO Playground k nahrání firmwaru do Core Modulu.
Krok 1: Připojte Micro USB kabel k Core Modulu a vašemu počítači
Krok 2: Spusťte HARDWARIO Playground. Na kartě Firmware vyberte a nahrajte firmware bcf-radio-climate-monitor do Core Modulu
Přeflashování jádrového modulu R1 a R2 Pro rozdíly při flashování staršího Core Module 1 a novějšího Core Module 2 si přečtěte srovnání Core Module R1 a R2 v sekci Hardware.
Krok 3: Odpojte Micro USB kabel od Core Module a vašeho počítače
V tuto chvíli je váš firmware úspěšně nahrán.
Sestavení hardwaru
Podívejte se na krátké video s jednoduchou ukázkou krok za krokem:
Krok 1: Začněte s Mini Battery Module
Ujistěte se, že Mini Battery Module nemá vložené baterie.
Krok 2: Připojte Core Module na vrchol Mini Battery Module
Krok 3: Připojte Climate Module na vrchol Core Module
Playground Bootstrap
Pokud používáte nový HARDWARIO Playground, použijte záložku Funkce místo http://localhost:1880/. Také proces p árování se nyní provádí na kartě Zařízení. Pro test komunikace použijte záložku Zprávy.
Krok 1: Otevřete Node-RED ve svém webovém prohlížeči
Krok 2: Měli byste vidět prázdné pracovní prostředí s Flow 1
Krok 3: Vložte následující úryvek do flow (použitím Menu >> Import) a klikněte na záložku Flow 1
[{"id":"2fc604fc.3b6abc","type":"inject","z":"dfc861b.b2a02a","name":"List all gateways","topic":"gateway/all/info/get","payload":"","payloadType":"str","repeat":"","crontab":"","once":false,"x":560,"y":460,"wires":[["a2c10833.24d5d8"]]},{"id":"1e4502b8.2f63fd","type":"inject","z":"dfc861b.b2a02a","name":"Start node pairing","topic":"gateway/usb-dongle/pairing-mode/start","payload":"","payloadType":"str","repeat":"","crontab":"","once":false,"x":570,"y":580,"wires":[["795ff5a7.8e266c"]]},{"id":"3d844ce2.932864","type":"inject","z":"dfc861b.b2a02a","name":"Stop node pairing","topic":"gateway/usb-dongle/pairing-mode/stop","payload":"","payloadType":"str","repeat":"","crontab":"","once":false,"x":560,"y":640,"wires":[["5967c452.c838bc"]]},{"id":"f202b253.2705b","type":"inject","z":"dfc861b.b2a02a","name":"List paired nodes","topic":"gateway/usb-dongle/nodes/get","payload":"","payloadType":"str","repeat":"","crontab":"","once":false,"x":560,"y":520,"wires":[["f0aca138.0b2c3"]]},{"id":"349f02fd.890f6e","type":"inject","z":"dfc861b.b2a02a","name":"Unpair all nodes","topic":"gateway/usb-dongle/nodes/purge","payload":"","payloadType":"str","repeat":"","crontab":"","once":false,"x":560,"y":700,"wires":[["2f1c5bb6.53d6f4"]]},{"id":"cf61d75d.4ad8f8","type":"mqtt in","z":"dfc861b.b2a02a","name":"","topic":"#","qos":"2","broker":"67b8de4a.029d3","x":530,"y":400,"wires":[["a5cb0658.f5d658"]]},{"id":"a5cb0658.f5d658","type":"debug","z":"dfc861b.b2a02a","name":"","active":true,"console":"false","complete":"false","x":790,"y":400,"wires":[]},{"id":"a2c10833.24d5d8","type":"mqtt out","z":"dfc861b.b2a02a","name":"","topic":"","qos":"","retain":"","broker":"717f7c18.ba0a24","x":770,"y":460,"wires":[]},{"id":"f0aca138.0b2c3","type":"mqtt out","z":"dfc861b.b2a02a","name":"","topic":"","qos":"","retain":"","broker":"717f7c18.ba0a24","x":770,"y":520,"wires":[]},{"id":"795ff5a7.8e266c","type":"mqtt out","z":"dfc861b.b2a02a","name":"","topic":"","qos":"","retain":"","broker":"717f7c18.ba0a24","x":770,"y":580,"wires":[]},{"id":"5967c452.c838bc","type":"mqtt out","z":"dfc861b.b2a02a","name":"","topic":"","qos":"","retain":"","broker":"717f7c18.ba0a24","x":770,"y":640,"wires":[]},{"id":"2f1c5bb6.53d6f4","type":"mqtt out","z":"dfc861b.b2a02a","name":"","topic":"","qos":"","retain":"","broker":"717f7c18.ba0a24","x":770,"y":700,"wires":[]},{"id":"67b8de4a.029d3","type":"mqtt-broker","z":"","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"willTopic":"","willQos":"0","willPayload":"","birthTopic":"","birthQos":"0","birthPayload":""},{"id":"717f7c18.ba0a24","type":"mqtt-broker","z":"","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"willTopic":"","willQos":"0","willPayload":"","birthTopic":"","birthQos":"0","birthPayload":""}]

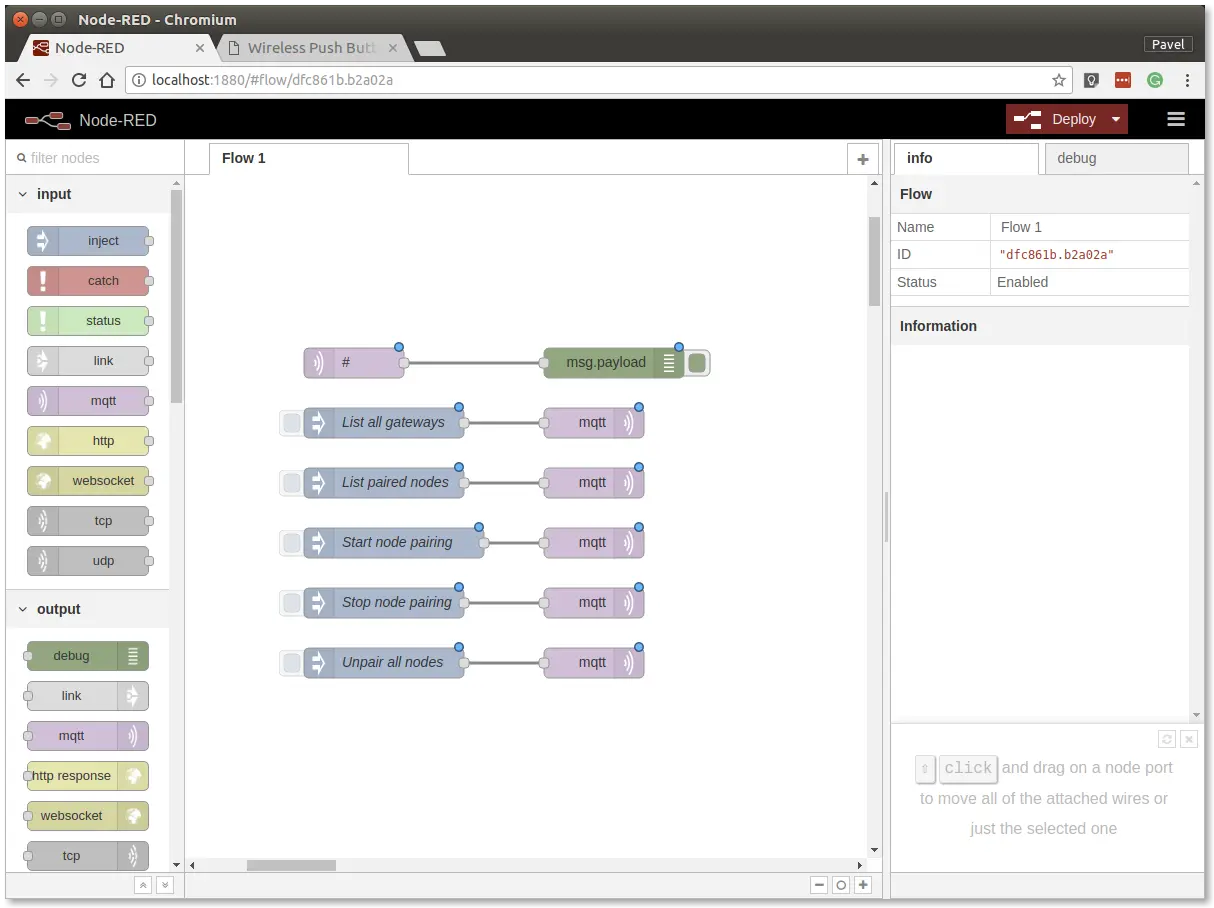

Bude to vypadat takto:
Tento úryvek poskytuje ovládací tlačítka pro příkazy gateway/rádia. Tyto příkazy jsou odesílány prostřednictvím protokolu MQTT.
Krok 4: Nasazení flow pomocí tlačítka Nasadit v pravém horním rohu

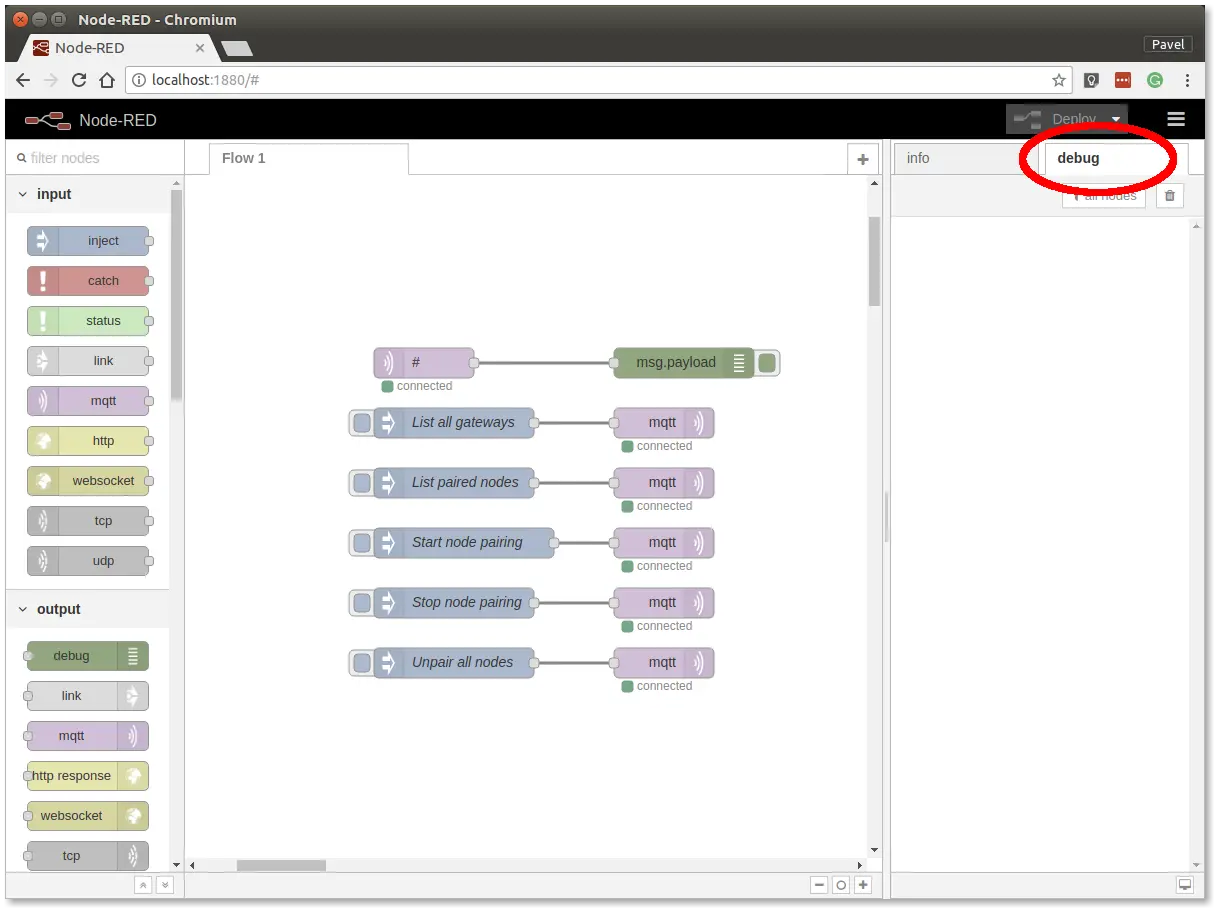

Krok 5: Otevřete záložku debug
Na kartě debug budete moci vidět všechny MQTT zprávy.

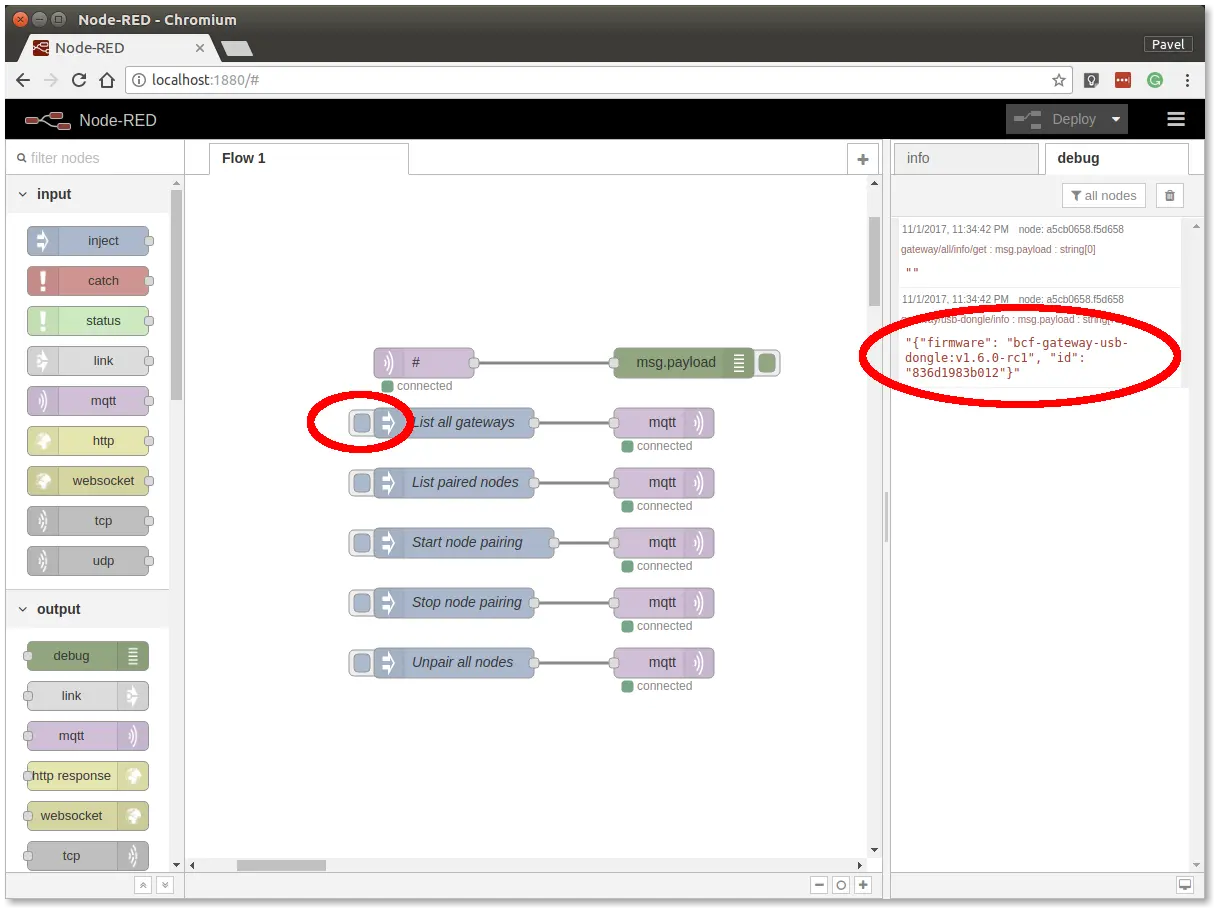

Krok 6: Klikněte na tlačítko List all gateways. Měli byste vidět odpověď jako tuto na kartě debug.
V tuto chvíli máte funkční Node-RED, MQTT, HARDWARIO Radio Dongle a HARDWARIO Gateway.
Párování rádia
V této části vytvoříme rádiové spojení mezi Radio Dongle a Sadou Clime.
Postupujte podle těchto kroků v Node-RED:

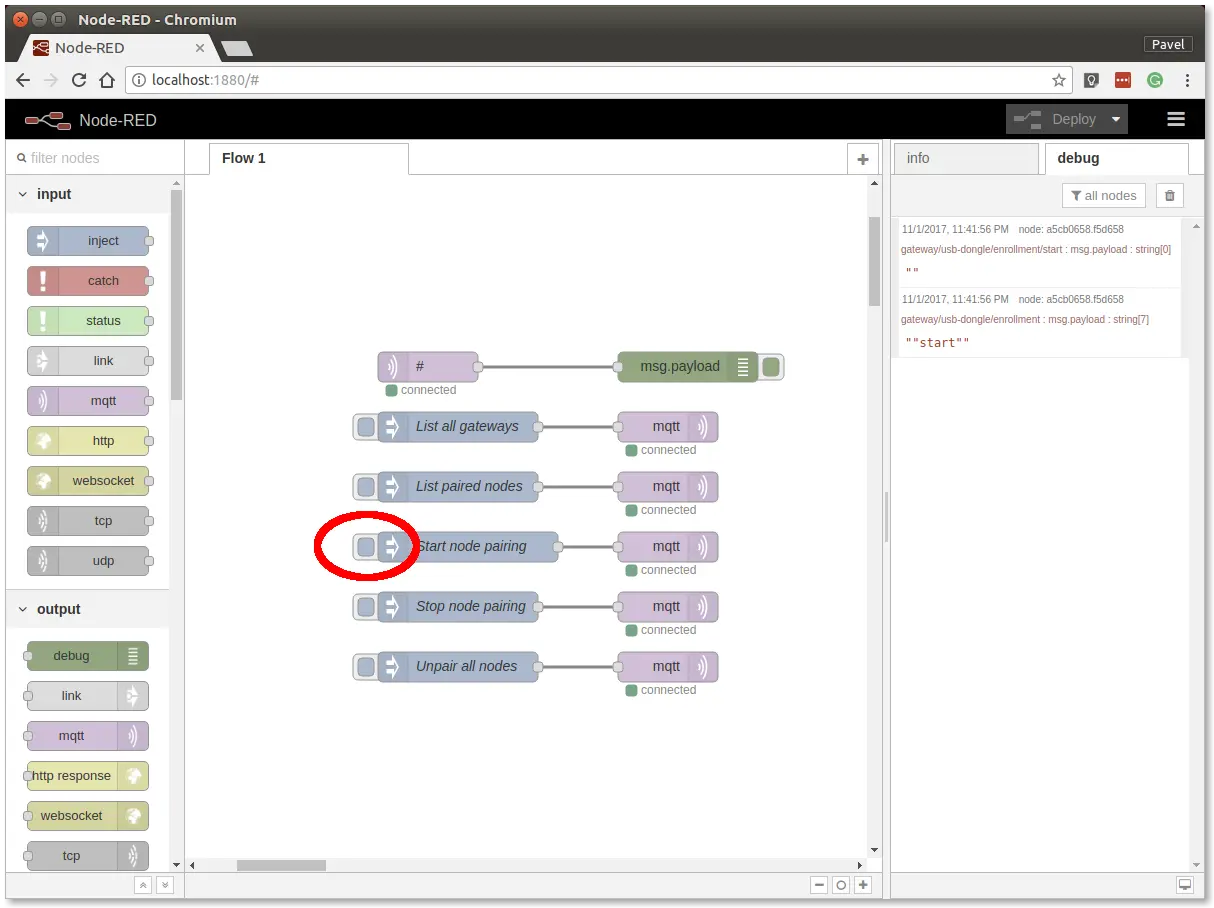

Krok 1: Klikněte na tlačítko Start node pairing
Krok 2: Párování Climate monitoru
Vložte baterie do Sady Clime, aby se odeslal žádost o párování (měli byste také vidět, že červená LED na Core Module bude svítit asi 2 sekundy).

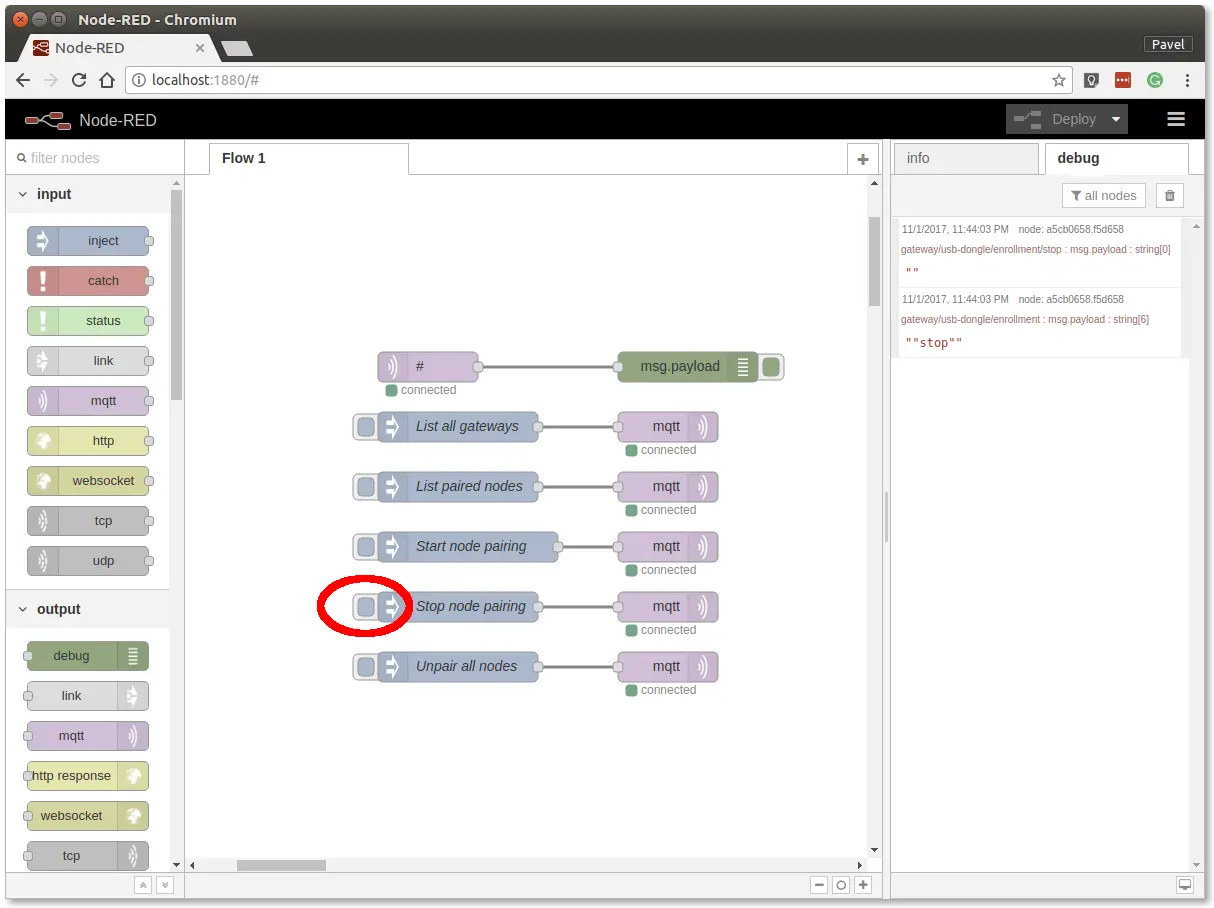

Krok 3: Klikněte na tlačítko Stop node pairing
V tuto chvíli jste navázali rádiové spojení mezi node (Sadou Clime) a gateway (Radio Dongle).
Test komunikace
Follow these steps in Node-RED:
Krok 1: Přepněte na záložku debug vpravo
Krok 2: Otestujte připojení
Začněte dýchat na teplotní senzor na Climate Module , aby došlo ke změně teploty a tím k vyvolání rádiového přenosu.

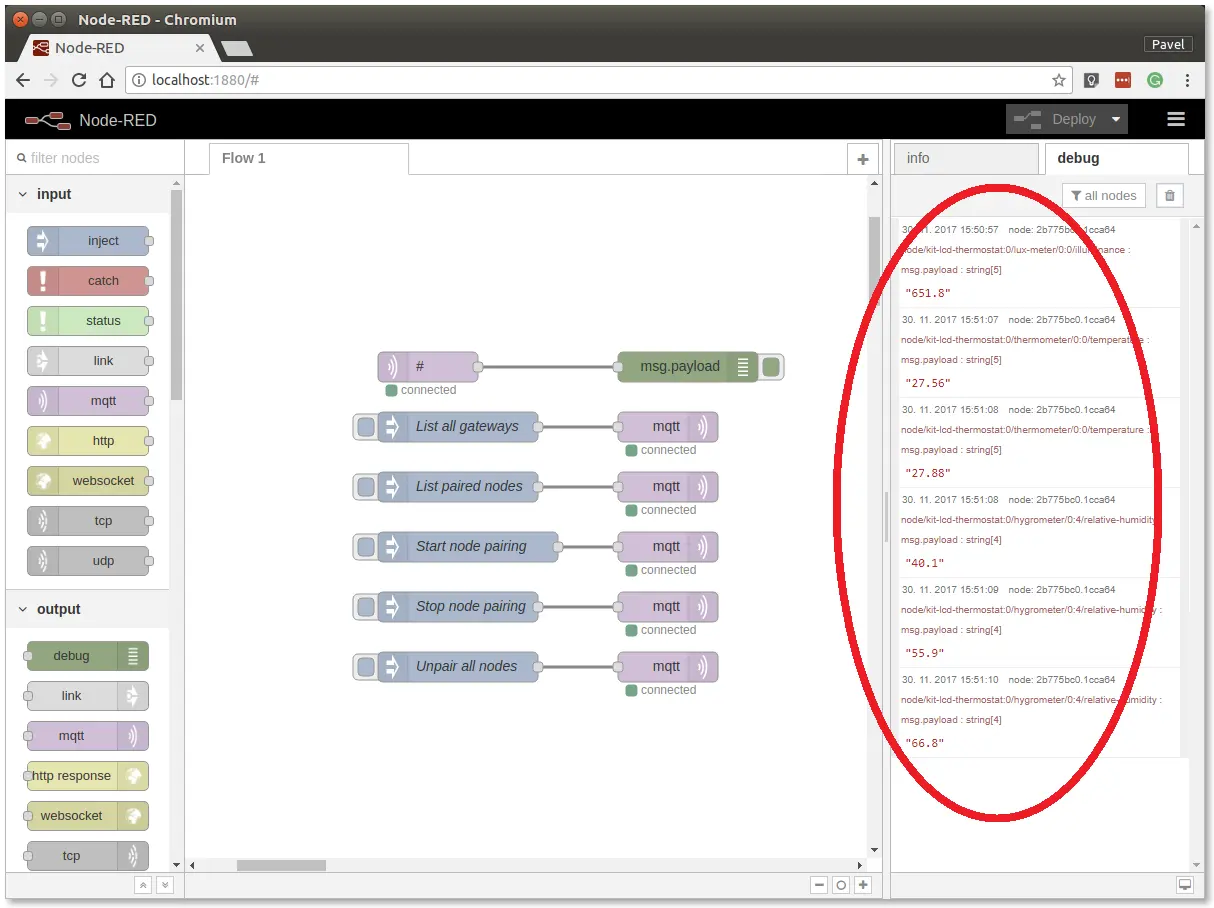

Měli byste pak vidět podobné zprávy:
V tuto chvíli máte ověřenou rádiovou komunikaci.
Kryty
Volitelně umístěte montáž do příslušného krytu, pokud nějaký máte.
Další informace o krytech naleznete v dokumentu Enclosures.
Integrace s Blynk
Nyní jsme sestavili naši sadu a pojďme začít s nějakou základní integrací s Blynk. Začneme, aniž bychom popisovali, co Blynk je. Pokud chcete získat nějaké informace o tom, co Blynk je. Nejlepší, co můžete udělat, je navštívit jejich stránku. V našem příkladu vám ukážeme, jak zobrazit grafy hodnot ze senzorů v mobilní aplikaci Blynk.
Nejprve musíme nakonfigurovat naši aplikaci Node-RED.
Step 1: Blynk nodes
Pokud používáte verzi HARDWARIO raspi, mělo by to být v pořádku, ale přesto zkontrolujte, zda jsou nainstalovány nodes Blynk. Pokud používáte verzi HARDWARIO raspi, měli byste být v pořádku, ale přesto zkontrolujte, zda jsou nainstalovány nodes Blynk. \ (Můžete je vidět v levém postranním menu v Node-RED). (Můžete je zobrazit v levém postranním menu v Node-RED). Jinak budete muset nainstalovat balíček Node-RED node-red-contrib-blynk-ws.
Krok 2: Přidejte další Flow (můžete je přidat pomocí velkého tlačítka plus vedle názvu flow). Nový tok bude mít název Tok 2
Krok 3: Vložte následující úryvek do nově vytvořeného Flow 2 (použitím Menu >> Import)
[{"id":"4914605c.76972","type":"mqtt in","z":"28050251.59dc0e","name":"","topic":"node/climate-monitor:0/lux-meter/0:0/illuminance","qos":"2","broker":"58254712.b61068","x":230,"y":520,"wires":[["431157f1.546248"]]},{"id":"dcf5bf8d.a0242","type":"mqtt in","z":"28050251.59dc0e","name":"","topic":"node/climate-monitor:0/thermometer/0:0/temperature","qos":"2","broker":"58254712.b61068","x":240,"y":580,"wires":[["be96b6aa.eed098"]]},{"id":"2ac2eae7.308486","type":"mqtt in","z":"28050251.59dc0e","name":"","topic":"node/climate-monitor:0/hygrometer/0:4/relative-humidity","qos":"2","broker":"58254712.b61068","x":250,"y":640,"wires":[["dbe4b438.be4ef8"]]},{"id":"431157f1.546248","type":"blynk-ws-out-write","z":"28050251.59dc0e","name":"Pin V0 - Write","pin":0,"pinmode":0,"client":"1b003066.8ca2c","x":659,"y":520,"wires":[]},{"id":"be96b6aa.eed098","type":"blynk-ws-out-write","z":"28050251.59dc0e","name":"","pin":"1","pinmode":0,"client":"1b003066.8ca2c","x":659,"y":580,"wires":[]},{"id":"dbe4b438.be4ef8","type":"blynk-ws-out-write","z":"28050251.59dc0e","name":"","pin":"2","pinmode":0,"client":"1b003066.8ca2c","x":659,"y":640,"wires":[]},{"id":"58254712.b61068","type":"mqtt-broker","z":"","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"willTopic":"","willQos":"0","willPayload":"","birthTopic":"","birthQos":"0","birthPayload":""},{"id":"1b003066.8ca2c","type":"blynk-ws-client","z":"","name":"","path":"ws://blynk-cloud.com/websockets","key":"","dbg_all":false,"dbg_read":false,"dbg_write":false,"dbg_notify":false,"dbg_mail":false,"dbg_prop":false,"dbg_low":false,"dbg_pins":""}]

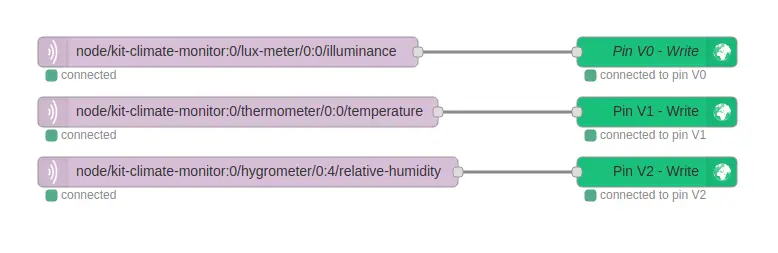

Bude to vypadat takto:
Pokud to chcete použít pro jiné senzory, stačí změnit MQTT témata.
Krok 4: Připojte

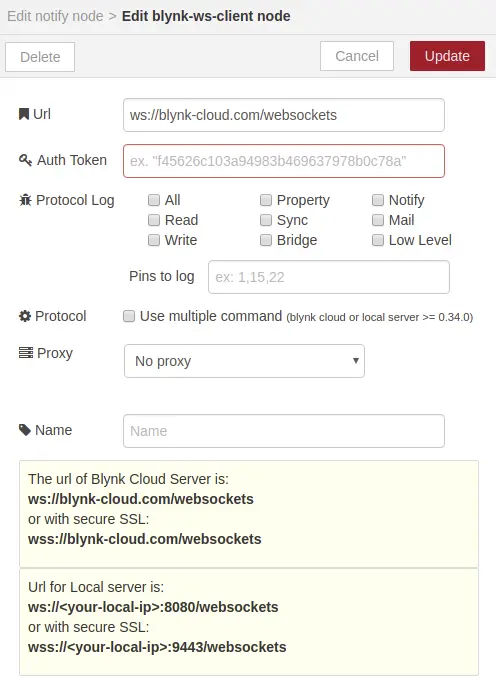

Nakonfigurujte MQTT node, aby se připojil k vašemu brokeru. Pravděpodobně se připojí na localhost, pokud používáte Raspberry Pi. Poté budete muset nakonfigurovat Blynk node. Jednoduše vyplňte URL ws://blynk-cloud.com/websockets. Auth Token nakonfigurujeme později po jeho získání od Blynk e-mailem.
Krok 5: Nyní si stáhněte aplikaci Blynk z App Store nebo Google Play. Vytvořte účet a přihlaste se.

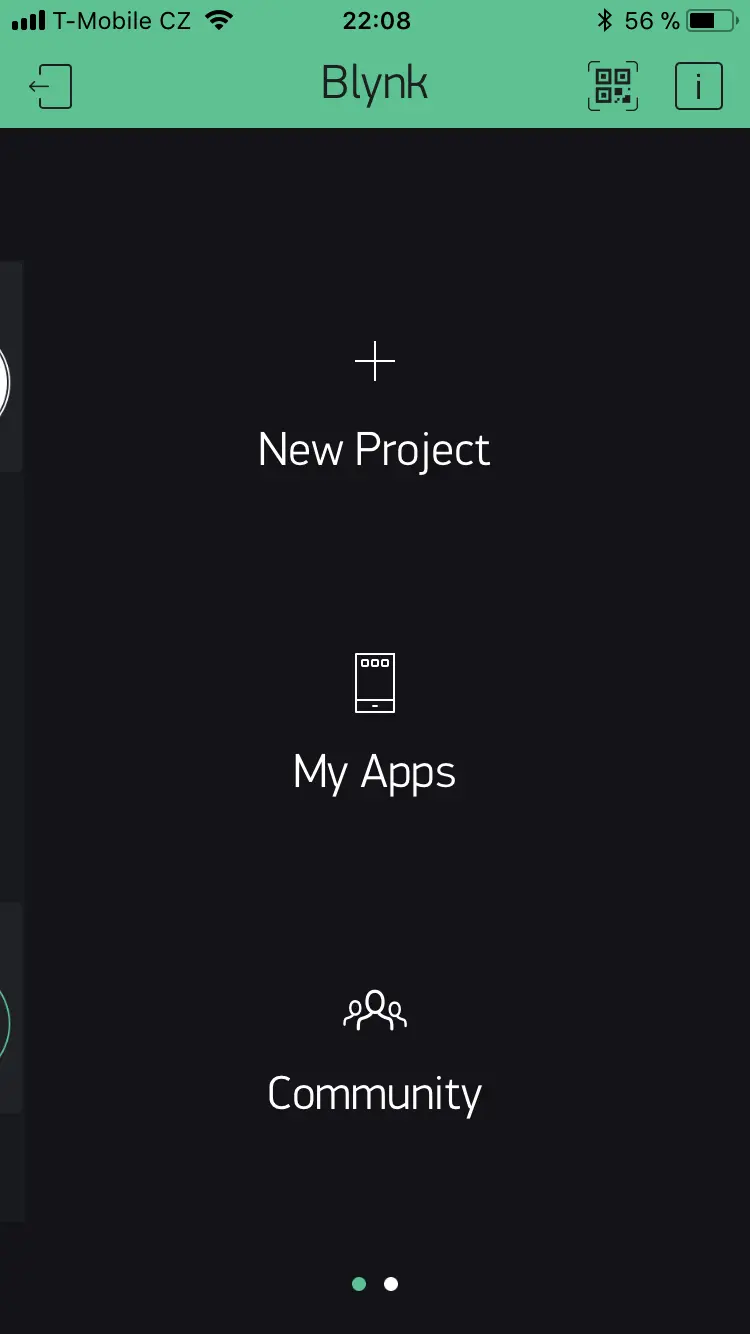

Krok 6: Po instalaci byste měli vytvořit účet, přihlásit se a měli byste vidět něco takového

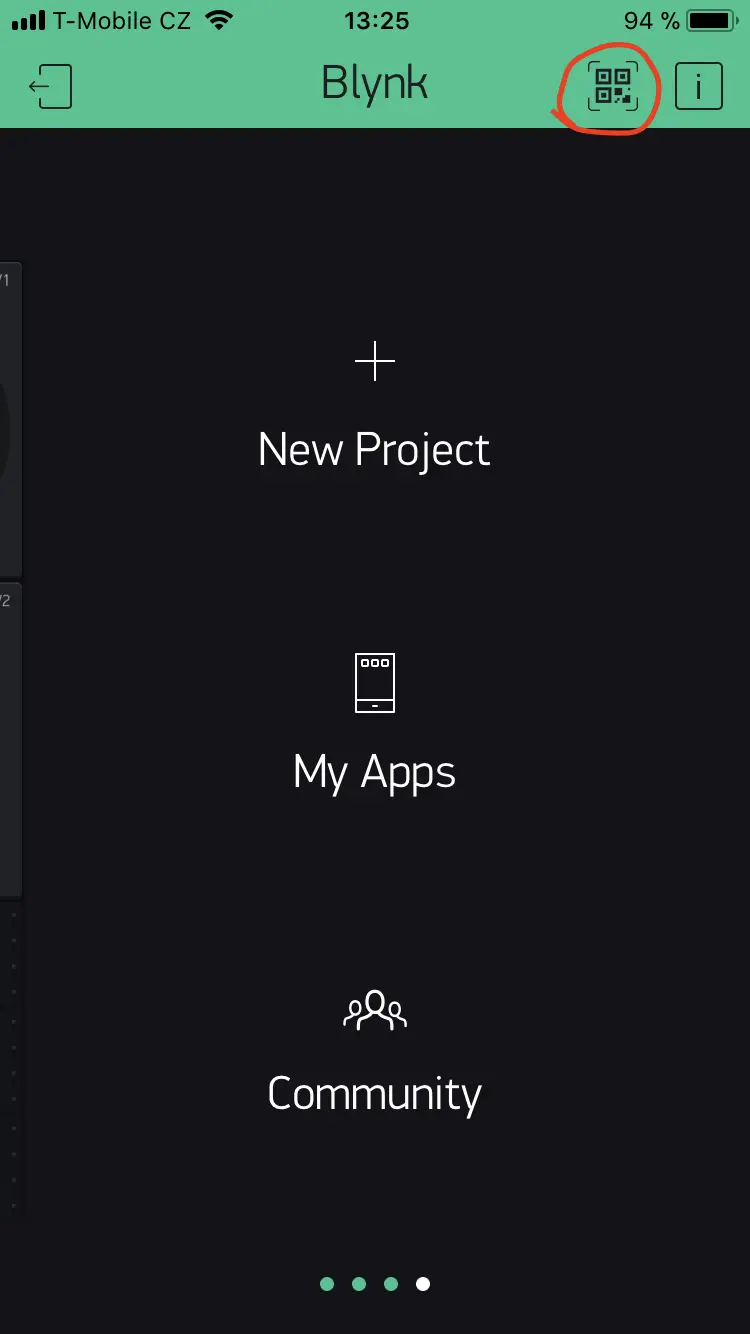

Krok 7: Nyní klikněte na tlačítko v pravém horním rohu pro naskenování QR kódu
Krok 8: Nyní byste měli naskenovat následující QR kód, abyste získali vše předkonfigurované

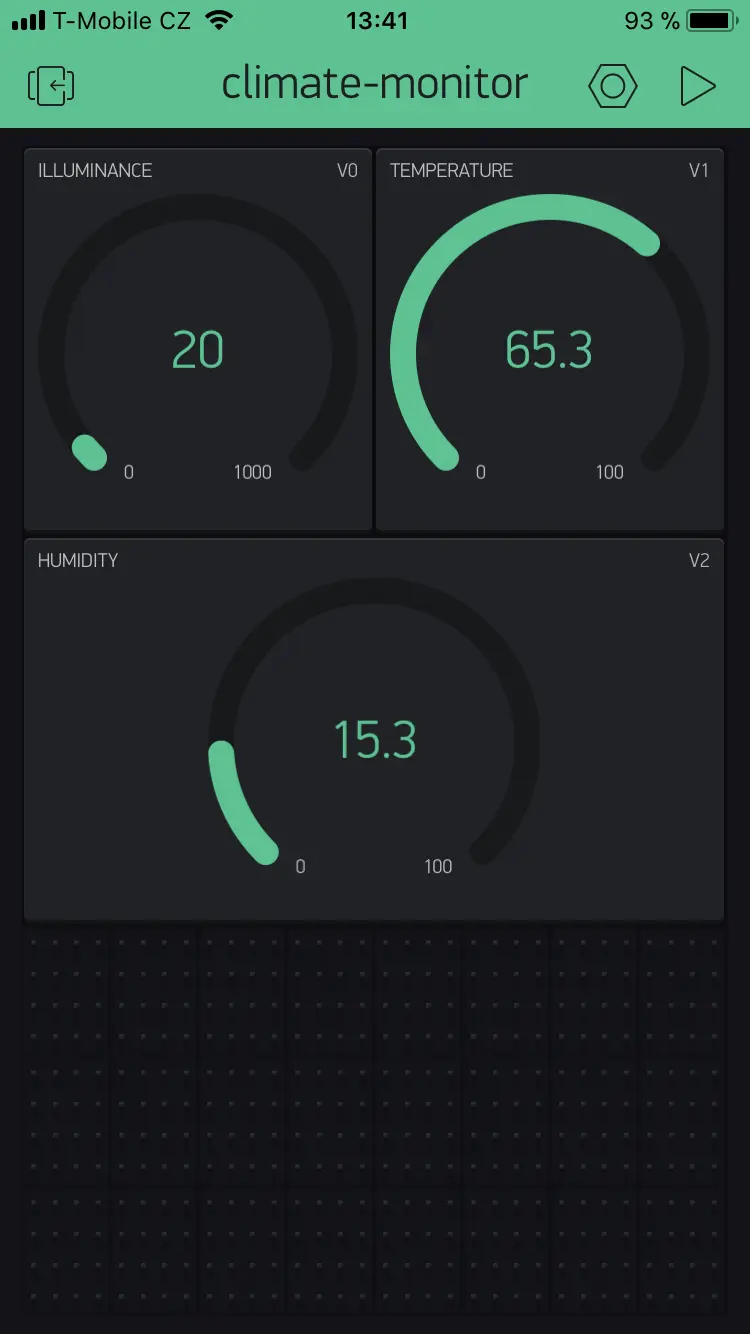

Krok 9: Měli byste vidět něco takového

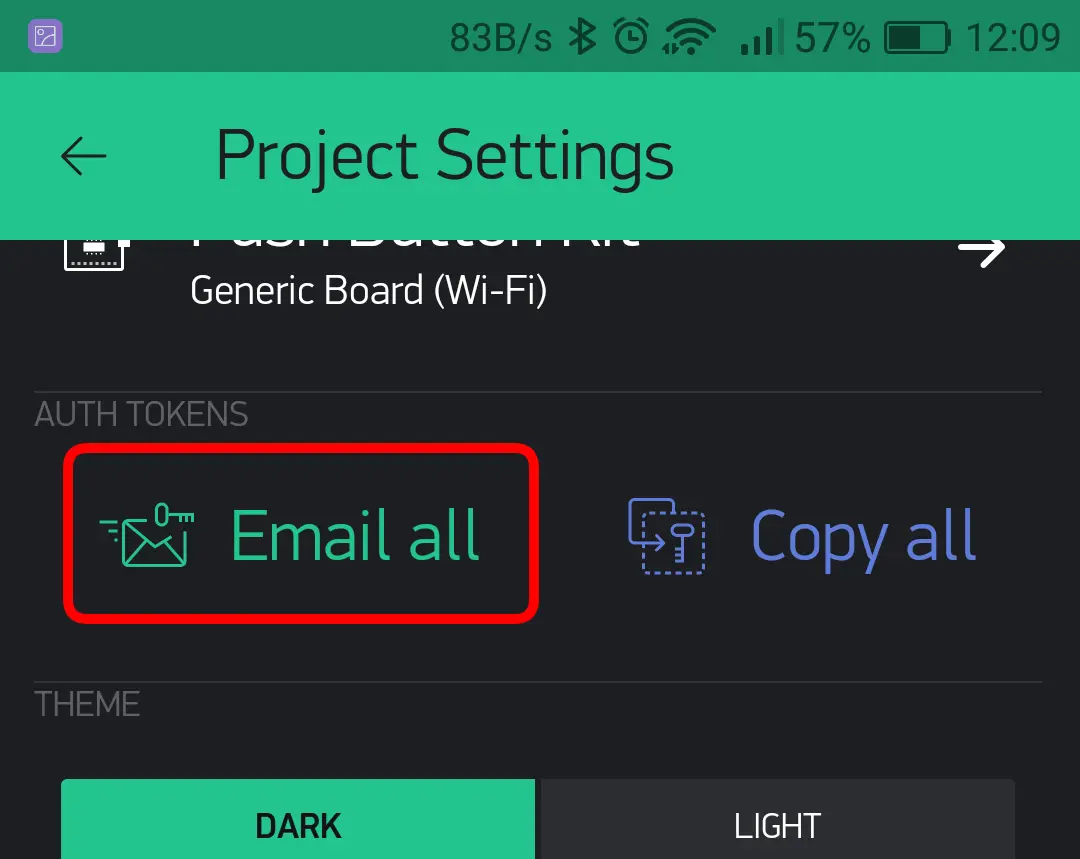

Krok 10: E-mail
Klikněte na ozubené kolečko a měli byste vidět nastavení pro váš projekt. Musíme získat Auth Token, který musíte zkopírovat do našeho Node-RED v node konfiguraci Blynk.
