Bezdrátový LCD termostat
Tento dokument vás provede projektem Bezdrátového LCD termostatu. Pomocí tohoto zařízení budete moci na dálku ovládat teplotu.
Blokové schéma
Požadavky
-
Buď Sada Display, nebo jednotlivé komponenty:
- 1x LCD Module
- 1x Core Module
- 1x Mini Battery Module
- 1x Radio Dongle
-
One of these options:
- Nainstalovaný HARDWARIO Playground (doporučeno)
Více informací naleznete v dokumentu Quick Start Guide. - Raspberry Pi s distribucí HARDWARIO Raspbian
Více informací naleznete v dokumentu Instalace na Raspberry Pi. - Nainstalovaný HARDWARIO Firmware Tool
Více informací naleznete v dokumentu Toolchain nastavení.
- Nainstalovaný HARDWARIO Playground (doporučeno)
Nahrání firmwaru
V tomto postupu použijeme HARDWARIO Playground k nahrání firmwaru do Core Modulu.
Krok 1: Připojte kabel Micro USB k Core Modulu a počítači
Krok 2: Nahrání firmwaru
Spusťte aplikaci HARDWARIO Playground. Na záložce Firmware vyberte a nahrajte firmware bcf-radio-lcd-thermostat do Core Modulu.
Nahrávání firmwaru do Core Module R1 a R2 Pro rozdíly v nahrávání firmwaru do staršího Core Module 1 a novějšího Core Module 2 si prosím přečtěte srovnání Core Module R1 a R2 v sekci Hardware.
Krok 3: Odpojte kabel Micro USB od Core Modulu a počítače
V tomto bodě je firmware úspěšně nahrán.
Sestavení hardwaru
Podívejte se na krátké video s jednoduchou ukázkou krok za krokem:
Krok 1: Začněte s Mini Battery Module
Ujistěte se, že v Mini Battery Module nejsou vloženy žádné baterie.
Krok 2: Připojte Core Module na Mini Battery Module
Krok 3: Připojte LCD Module na Core Module
Spuštění Playgroundu
Pokud používáte nový HARDWARIO Playground, použijte záložku Functions místo http://localhost:1880/. Proces párování nyní probíhá na záložce Devices. Pro otestování komunikace použijte záložku Messages.
Krok 1: Otevřete Node-RED ve svém webovém prohlížeči
Krok 2: Měli byste vidět prázdnou pracovní plochu s označením Flow 1
Krok 3: Vložte následující úryvek do flow (pomocí Menu >> Import)
[{"id":"2fc604fc.3b6abc","type":"inject","z":"dfc861b.b2a02a","name":"List all gateways","topic":"gateway/all/info/get","payload":"","payloadType":"str","repeat":"","crontab":"","once":false,"x":560,"y":460,"wires":[["a2c10833.24d5d8"]]},{"id":"1e4502b8.2f63fd","type":"inject","z":"dfc861b.b2a02a","name":"Start node pairing","topic":"gateway/usb-dongle/pairing-mode/start","payload":"","payloadType":"str","repeat":"","crontab":"","once":false,"x":570,"y":580,"wires":[["795ff5a7.8e266c"]]},{"id":"3d844ce2.932864","type":"inject","z":"dfc861b.b2a02a","name":"Stop node pairing","topic":"gateway/usb-dongle/pairing-mode/stop","payload":"","payloadType":"str","repeat":"","crontab":"","once":false,"x":560,"y":640,"wires":[["5967c452.c838bc"]]},{"id":"f202b253.2705b","type":"inject","z":"dfc861b.b2a02a","name":"List paired nodes","topic":"gateway/usb-dongle/nodes/get","payload":"","payloadType":"str","repeat":"","crontab":"","once":false,"x":560,"y":520,"wires":[["f0aca138.0b2c3"]]},{"id":"349f02fd.890f6e","type":"inject","z":"dfc861b.b2a02a","name":"Unpair all nodes","topic":"gateway/usb-dongle/nodes/purge","payload":"","payloadType":"str","repeat":"","crontab":"","once":false,"x":560,"y":700,"wires":[["2f1c5bb6.53d6f4"]]},{"id":"cf61d75d.4ad8f8","type":"mqtt in","z":"dfc861b.b2a02a","name":"","topic":"#","qos":"2","broker":"67b8de4a.029d3","x":530,"y":400,"wires":[["a5cb0658.f5d658"]]},{"id":"a5cb0658.f5d658","type":"debug","z":"dfc861b.b2a02a","name":"","active":true,"console":"false","complete":"false","x":790,"y":400,"wires":[]},{"id":"a2c10833.24d5d8","type":"mqtt out","z":"dfc861b.b2a02a","name":"","topic":"","qos":"","retain":"","broker":"717f7c18.ba0a24","x":770,"y":460,"wires":[]},{"id":"f0aca138.0b2c3","type":"mqtt out","z":"dfc861b.b2a02a","name":"","topic":"","qos":"","retain":"","broker":"717f7c18.ba0a24","x":770,"y":520,"wires":[]},{"id":"795ff5a7.8e266c","type":"mqtt out","z":"dfc861b.b2a02a","name":"","topic":"","qos":"","retain":"","broker":"717f7c18.ba0a24","x":770,"y":580,"wires":[]},{"id":"5967c452.c838bc","type":"mqtt out","z":"dfc861b.b2a02a","name":"","topic":"","qos":"","retain":"","broker":"717f7c18.ba0a24","x":770,"y":640,"wires":[]},{"id":"2f1c5bb6.53d6f4","type":"mqtt out","z":"dfc861b.b2a02a","name":"","topic":"","qos":"","retain":"","broker":"717f7c18.ba0a24","x":770,"y":700,"wires":[]},{"id":"67b8de4a.029d3","type":"mqtt-broker","z":"","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"willTopic":"","willQos":"0","willPayload":"","birthTopic":"","birthQos":"0","birthPayload":""},{"id":"717f7c18.ba0a24","type":"mqtt-broker","z":"","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"willTopic":"","willQos":"0","willPayload":"","birthTopic":"","birthQos":"0","birthPayload":""}]

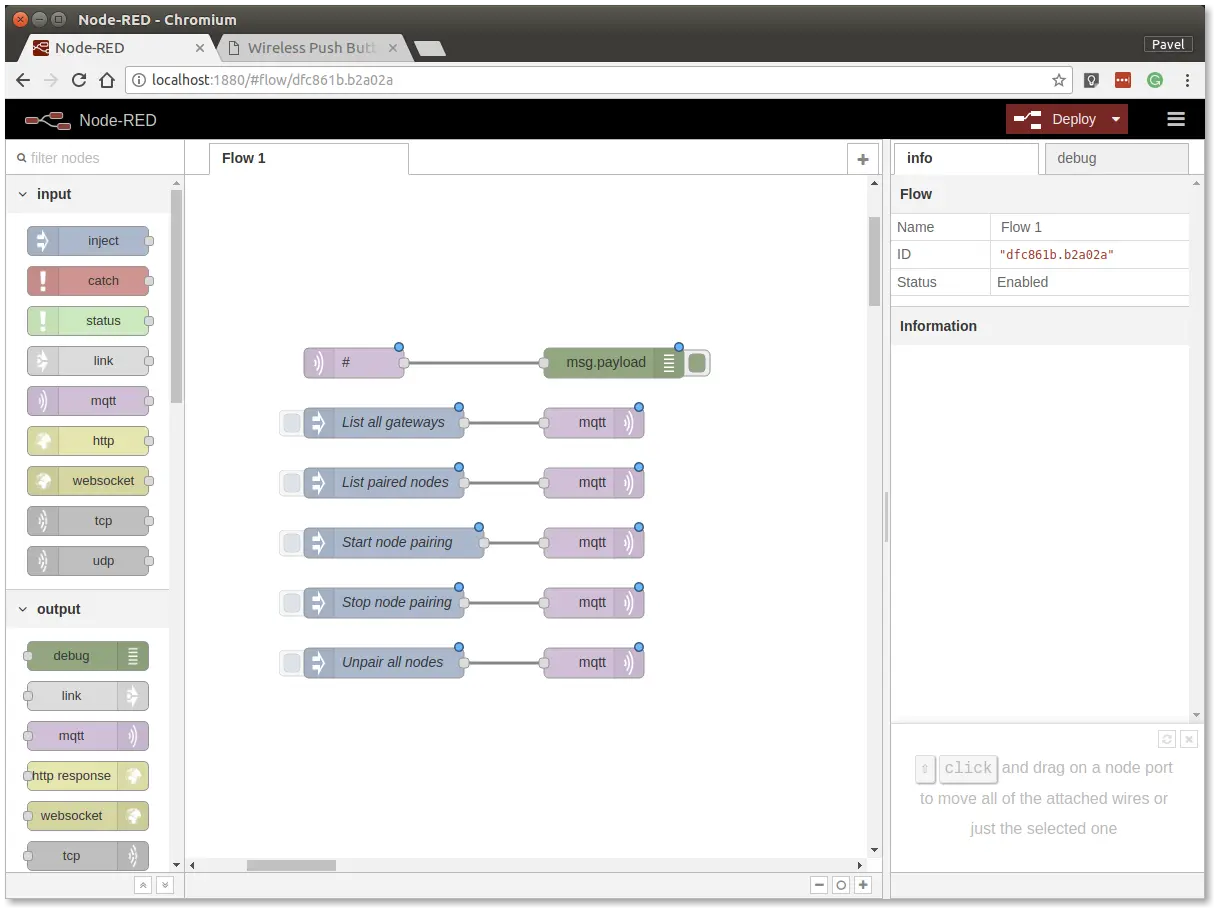

Bude to vypadat takto:
Tento úryvek poskytuje ovládací tlačítka pro příkazy gateway/rádio. Tyto příkazy jsou odesílány přes protokol MQTT.
Krok 4: Nasazení flow pomocí tlačítka Deploy v pravém horním rohu

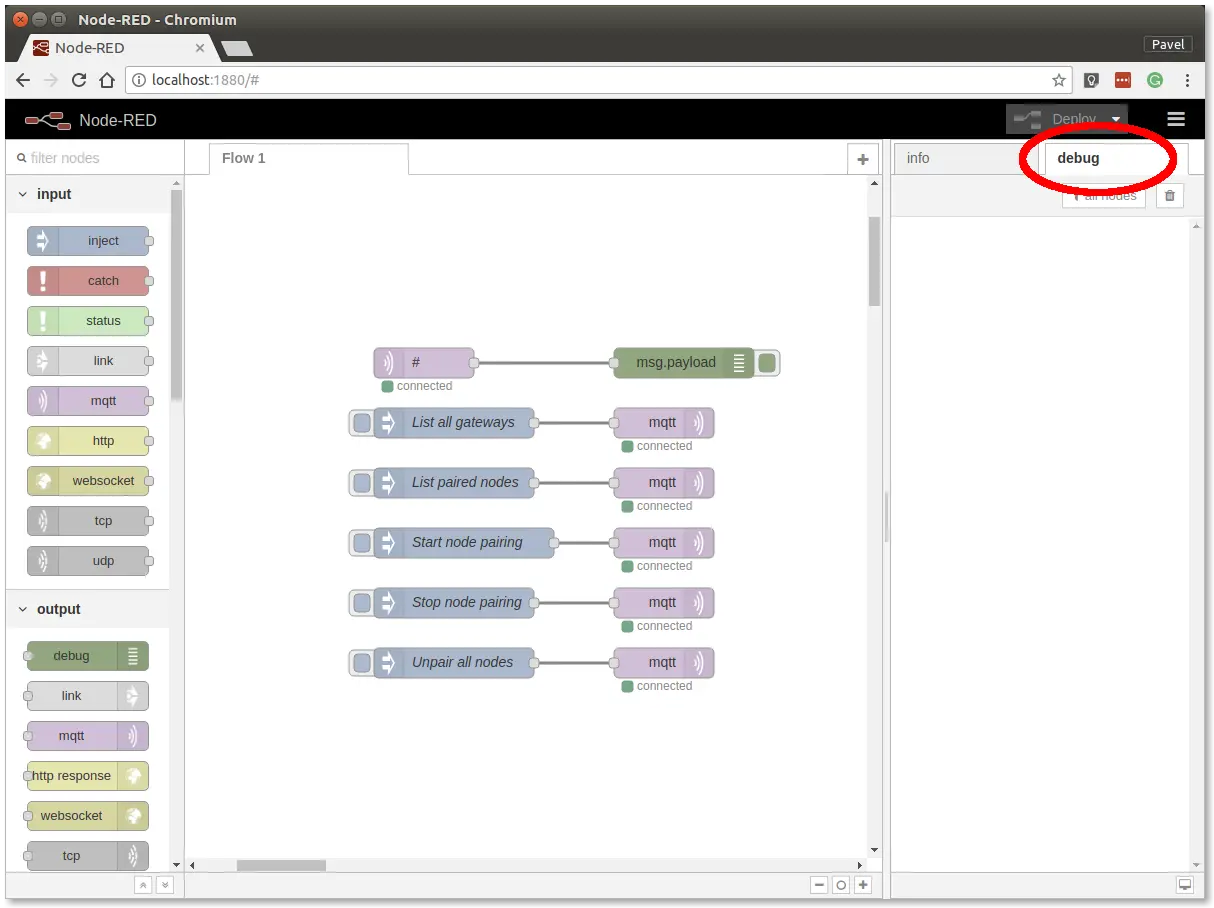

Krok 5: Otevřete záložku debug
V záložce debug budete moci vidět všechny MQTT zprávy.

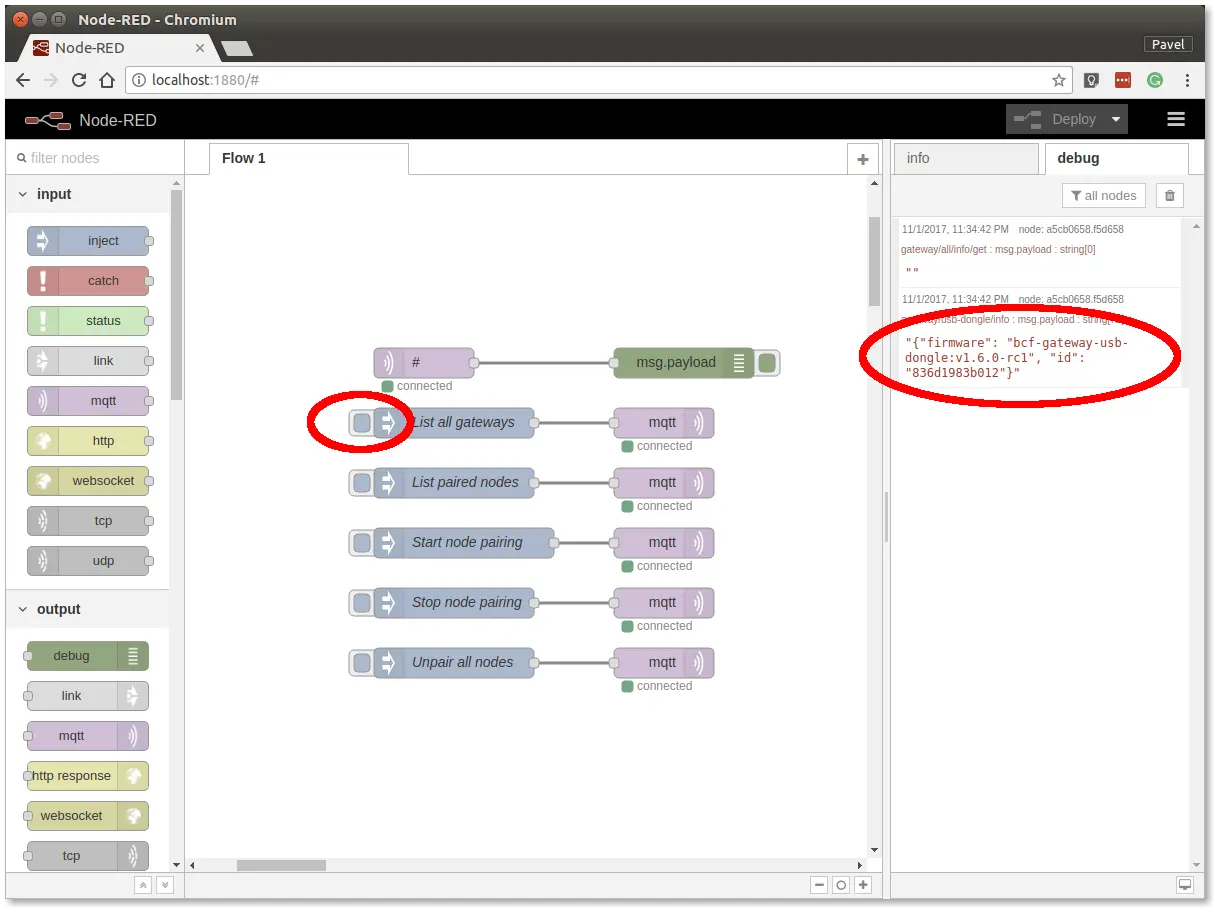

Krok 6: Klikněte na tlačítko List all gateways. V záložce debug byste měli vidět odpověď podobnou této.
V tomto bodě máte funkční Node-RED, MQTT, HARDWARIO Radio Dongle a HARDWARIO Gateway.
Rádiové párování
V této části vytvoříme rádiové spojení mezi Radio Dongle a Rádiovým LCD termostatem.
Postupujte podle následujících kroků v prostředí Node-RED:

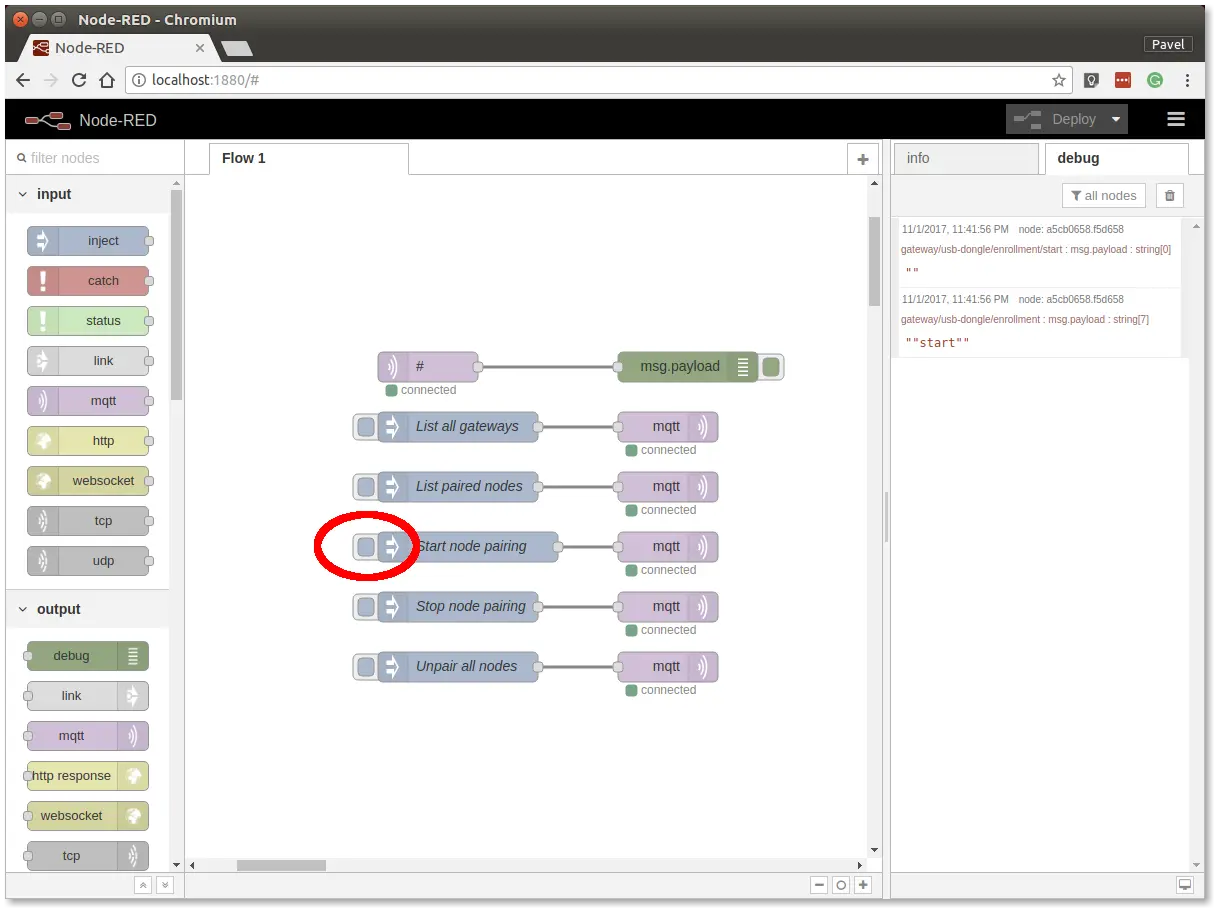

Krok 1: Klikněte na tlačítko Start node pairing
Krok 2: Vložte baterie do Rádiového LCD termostatu, čímž odešlete požadavek na párování
(měla by se také rozsvítit červená LED na Core Modulu přibližně na 2 sekundy)

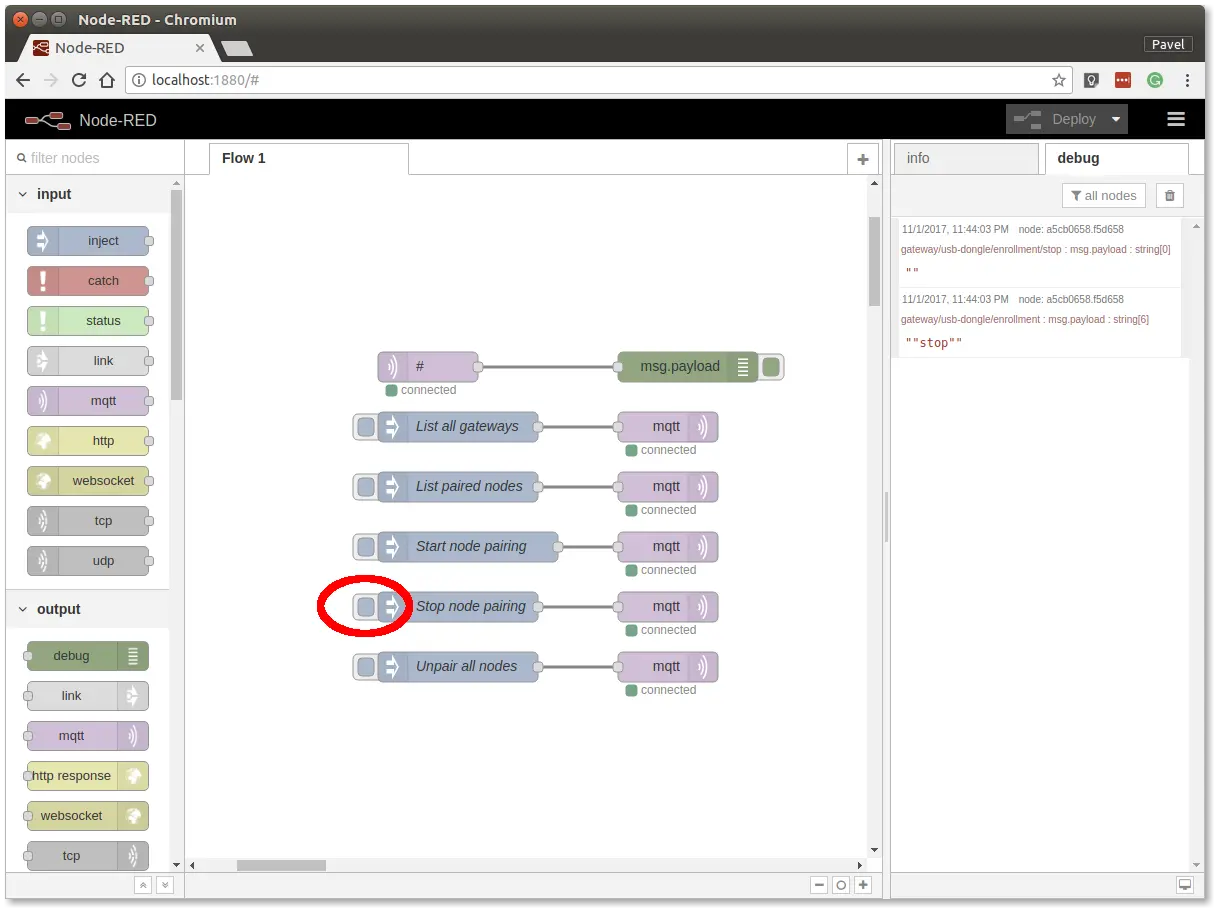

Krok 3: Klikněte na tlačítko Stop node pairing
V tomto bodě máte navázané rádiové spojení mezi uzlem (Rádiový LCD termostat) a bránou (Radio Dongle).
Test komunikace
Postupujte podle následujících kroků v prostředí Node-RED:
Krok 1: Přepněte se na záložku debug vpravo
Krok 2: Vložte následující úryvek do flow (pomocí Menu >> Import)
[{"id":"12b3deae.bbbdf1","type":"mqtt in","z":"f2f80e07.95983","name":"","topic":"node/lcd-thermostat:0/#","qos":"2","broker":"25b87ea5.743312","x":390,"y":320,"wires":[["7694514b.9b64d"]]},{"id":"7694514b.9b64d","type":"debug","z":"f2f80e07.95983","name":"","active":true,"console":"false","complete":"false","x":630,"y":320,"wires":[]},{"id":"25b87ea5.743312","type":"mqtt-broker","z":"","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"willTopic":"","willQos":"0","willPayload":"","birthTopic":"","birthQos":"0","birthPayload":""}]
Krok 3: Pokud vidíte ve výstupu debug nějaké zprávy (například teplotu), vaše sada funguje správně.
V tomto bodě máte ověřenou rádiovou komunikaci.
Integrace s Blynk
Nyní máme naši sadu sestavenou a můžeme začít se základní integrací s Blynk. Začneme bez podrobného vysvětlování, co Blynk je. Pokud se o něm chcete dozvědět více, nejlepší bude navštívit jejich stránku. V našem příkladu vám ukážeme, jak monitorovat teplotu v časovém grafu a také jak ovládat relé v závislosti na přednastavené teplotě.
Nejprve musíme nakonfigurovat naši aplikaci Node-RED.
Krok 1: Blynk nodes
If you are using HARDWARIO raspi version you should be fine, but still check that Blynk nodes are installed. (You can view them on the left side menu in Node-RED). Otherwise you will need to install Node-RED package node-red-contrib-blynk-ws.
Pokud používáte verzi HARDWARIO pro Raspberry Pi, mělo by být vše v pořádku, ale i tak si ověřte, že jsou nainstalovány uzly Blynk. (Můžete je vidět v levém postranním panelu v prostředí Node-RED.) V opačném případě budete muset nainstalovat balíček pro Node-RED s názvem node-red-contrib-blynk-ws.
Krok 2: Přidejte nové flow (můžete jej přidat pomocí velkého tlačítka plus vedle názvu flow)
Krok 3: Vložte následující úryvek do flow (pomocí Menu >> Import)
[{"id":"85a6bc11.f6088","type":"tab","label":"Flow 2","disabled":false,"info":""},{"id":"cdb6da8f.c84f88","type":"blynk-ws-out-write","z":"85a6bc11.f6088","name":"","pin":"1","pinmode":0,"client":"172c134d.989ead","x":700,"y":440,"wires":[]},{"id":"9dd2498e.466368","type":"mqtt in","z":"85a6bc11.f6088","name":"","topic":"node/lcd-thermostat:0/thermometer/0:1/temperature","qos":"2","broker":"3d7de0ee.6b9ed","x":210,"y":140,"wires":[["2390ca91.f7db36"]]},{"id":"c35cea67.a92b48","type":"inject","z":"85a6bc11.f6088","name":"Every 1 second","topic":"","payload":"","payloadType":"date","repeat":"1","crontab":"","once":false,"onceDelay":"","x":130,"y":440,"wires":[["10c14148.1cc99f","19338151.912a9f"]]},{"id":"5b5fb6fe.549268","type":"mqtt out","z":"85a6bc11.f6088","name":"","topic":"node/power-controller:0/relay/-/state/set","qos":"","retain":"","broker":"3d7de0ee.6b9ed","x":780,"y":340,"wires":[]},{"id":"2390ca91.f7db36","type":"change","z":"85a6bc11.f6088","name":"","rules":[{"t":"set","p":"temperature","pt":"flow","to":"$number(msg.payload)","tot":"jsonata"}],"action":"","property":"","from":"","to":"","reg":false,"x":540,"y":140,"wires":[["63757f48.e9115"]]},{"id":"518ff012.d2933","type":"mqtt in","z":"85a6bc11.f6088","name":"","topic":"node/lcd-thermostat:0/thermometer/set-point/temperature","qos":"2","broker":"3d7de0ee.6b9ed","x":230,"y":60,"wires":[["efd4b628.96d098"]]},{"id":"efd4b628.96d098","type":"change","z":"85a6bc11.f6088","name":"","rules":[{"t":"set","p":"setpoint","pt":"flow","to":"$number(msg.payload)","tot":"jsonata"}],"action":"","property":"","from":"","to":"","reg":false,"x":560,"y":60,"wires":[["63757f48.e9115"]]},{"id":"10c14148.1cc99f","type":"change","z":"85a6bc11.f6088","name":"","rules":[{"t":"set","p":"payload","pt":"msg","to":"temperature","tot":"flow"}],"action":"","property":"","from":"","to":"","reg":false,"x":400,"y":440,"wires":[["cdb6da8f.c84f88"]]},{"id":"19338151.912a9f","type":"change","z":"85a6bc11.f6088","name":"","rules":[{"t":"set","p":"payload","pt":"msg","to":"setpoint","tot":"flow"}],"action":"","property":"","from":"","to":"","reg":false,"x":400,"y":480,"wires":[["32f2b7a7.072788"]]},{"id":"32f2b7a7.072788","type":"blynk-ws-out-write","z":"85a6bc11.f6088","name":"","pin":"2","pinmode":0,"client":"172c134d.989ead","x":700,"y":480,"wires":[]},{"id":"63757f48.e9115","type":"switch","z":"85a6bc11.f6088","name":"comparison","property":"setpoint","propertyType":"flow","rules":[{"t":"gt","v":"temperature","vt":"flow"},{"t":"lte","v":"temperature","vt":"flow"}],"checkall":"true","repair":false,"outputs":2,"x":530,"y":260,"wires":[["b83b5274.58c59"],["4984fb4c.bbe3f4"]]},{"id":"b83b5274.58c59","type":"change","z":"85a6bc11.f6088","name":"true","rules":[{"t":"set","p":"payload","pt":"msg","to":"true","tot":"bool"}],"action":"","property":"","from":"","to":"","reg":false,"x":670,"y":240,"wires":[["5b5fb6fe.549268"]]},{"id":"4984fb4c.bbe3f4","type":"change","z":"85a6bc11.f6088","name":"false","rules":[{"t":"set","p":"payload","pt":"msg","to":"false","tot":"bool"}],"action":"","property":"","from":"","to":"","reg":false,"x":670,"y":280,"wires":[["5b5fb6fe.549268"]]},{"id":"172c134d.989ead","type":"blynk-ws-client","z":"","name":"","path":"ws://blynk-cloud.com/websockets","key":"4035de467a9a483b9d1318c92d3fabcb","dbg_all":false,"dbg_read":false,"dbg_write":false,"dbg_notify":false,"dbg_mail":false,"dbg_prop":false,"dbg_sync":false,"dbg_bridge":false,"dbg_low":false,"dbg_pins":"","multi_cmd":false,"proxy_type":"no","proxy_url":""},{"id":"3d7de0ee.6b9ed","type":"mqtt-broker","z":"","broker":"127.0.0.1","port":"1883","clientid":"","usetls":false,"compatmode":true,"keepalive":"60","cleansession":true,"birthTopic":"","birthQos":"0","birthPayload":"","willTopic":"","willQos":"0","willPayload":""}]

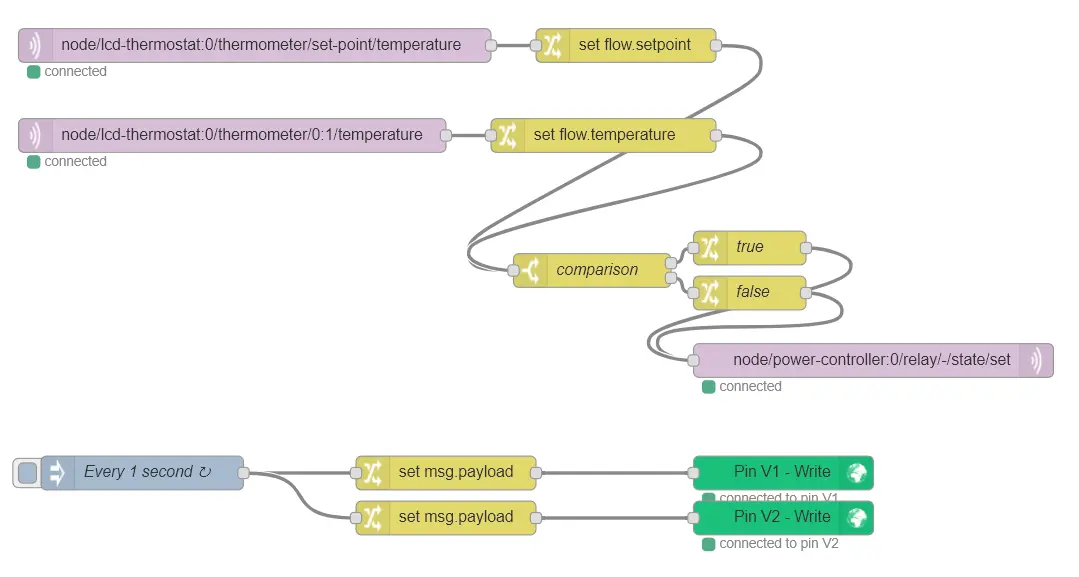

Bude to vypadat takto:
Krok 4: Připojení

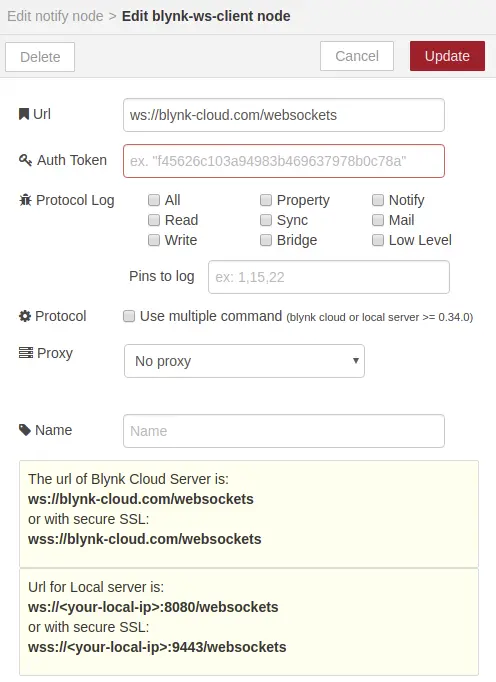

Nakonfigurujte MQTT uzel tak, aby se připojil k vašemu brokeru. Pokud používáte Raspberry Pi, pravděpodobně se připojí na localhost. Poté je potřeba nakonfigurovat Blynk node – stačí vyplnit URL ws://blynk-cloud.com/websockets. Auth Token nakonfigurujeme později, až jej obdržíme e-mailem od Blynku.
Krok 5: Nyní si stáhněte aplikaci Blynk App Store nebo Google Play

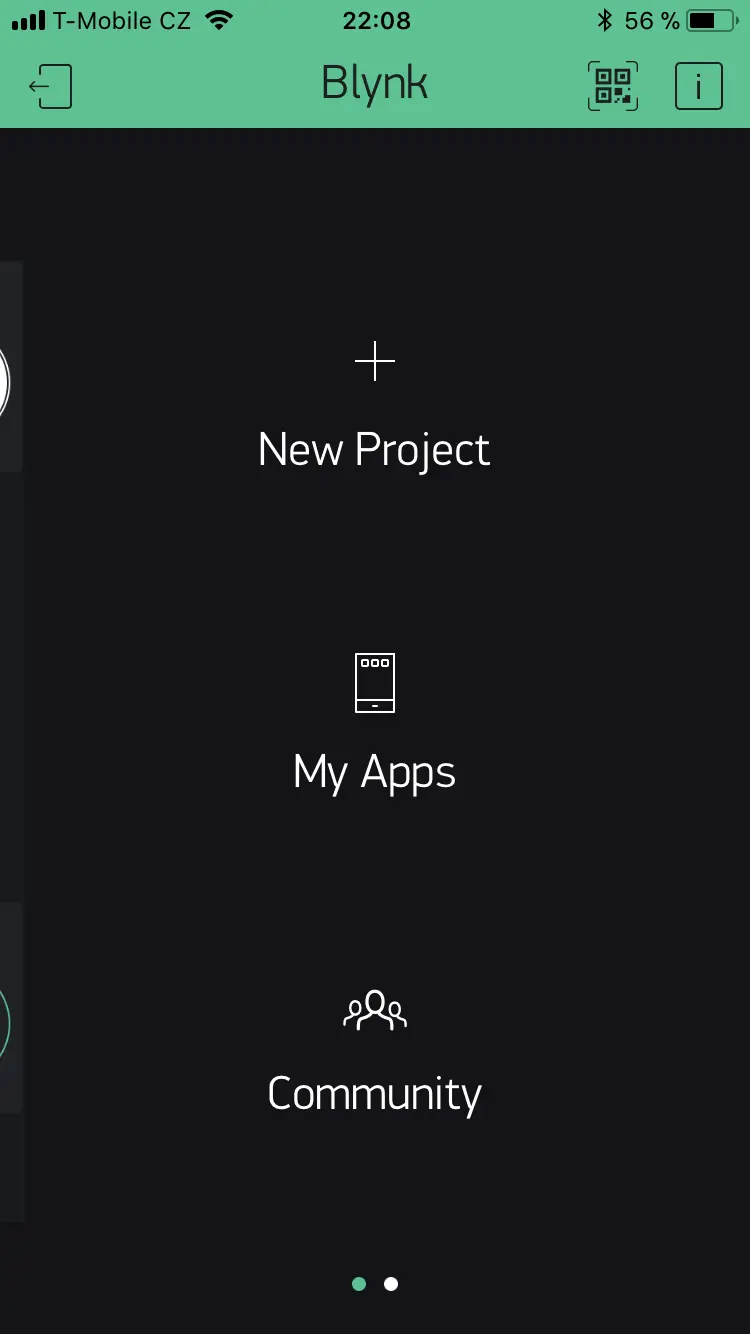

Krok 6: Po instalaci si vytvořte účet, přihlaste se a měli byste vidět něco podobného.

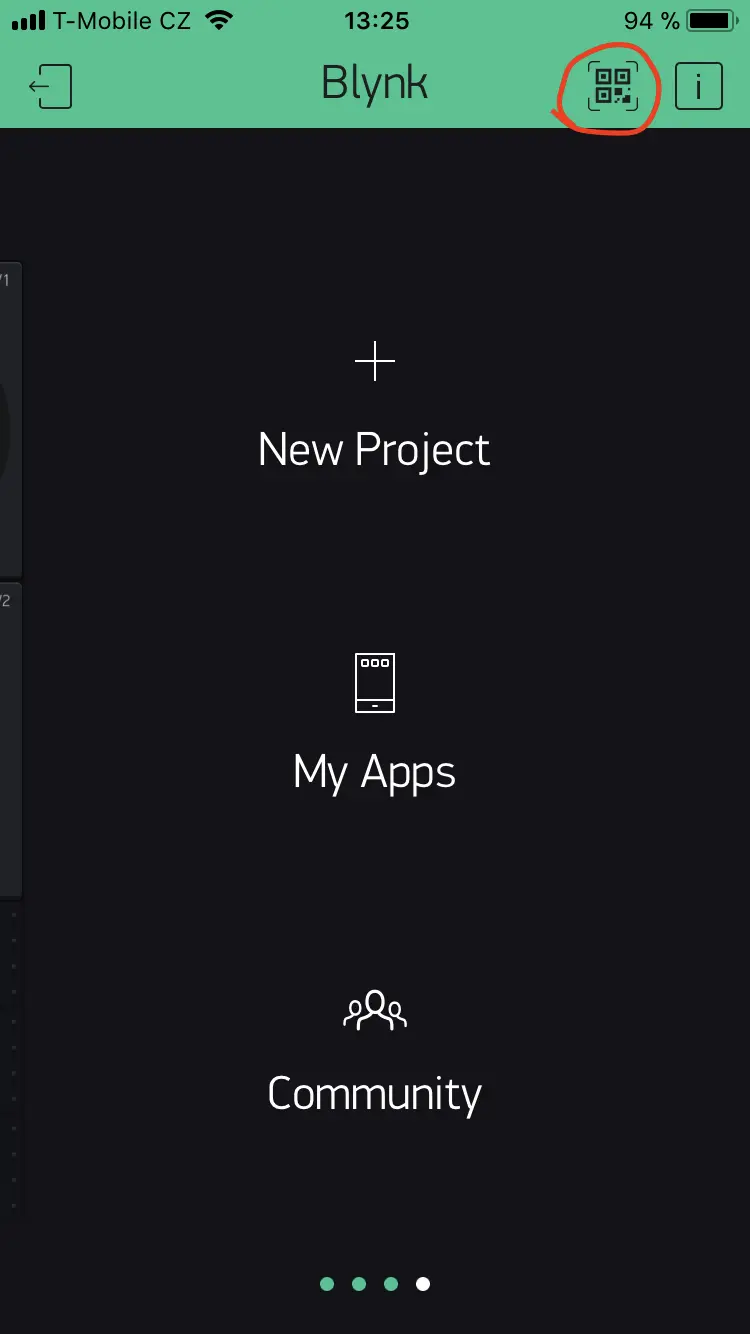

Krok 7: Nyní klikněte na tlačítko v pravém horním rohu pro naskenování QR kódu
Krok 8: Nyní naskenujte následující QR kód, abyste získali vše přednastavené

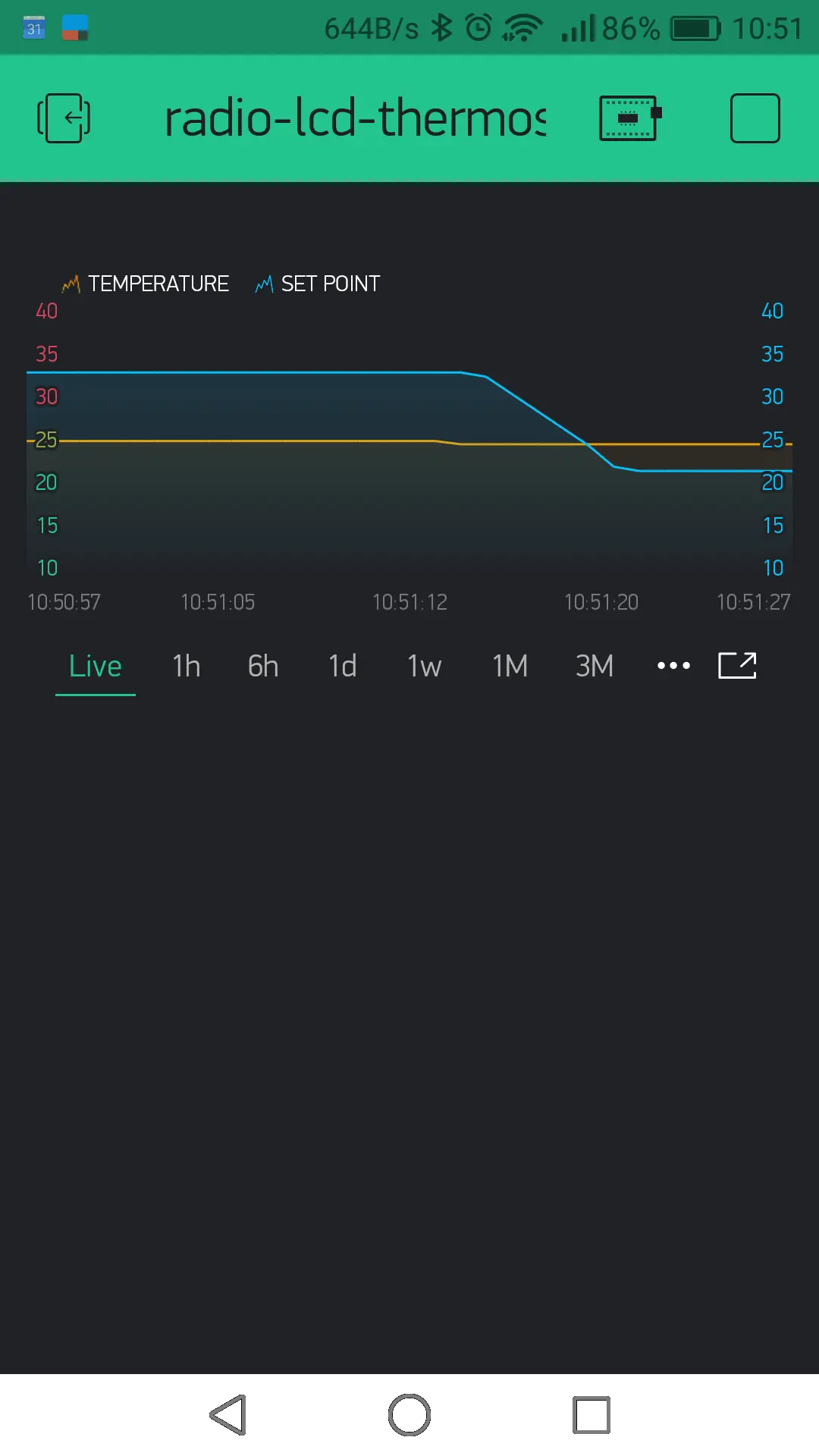

Krok 9: Měli byste vidět něco podobného, pouze zatím bez hodnot teploty
Krok 10: Email
Klikněte na ozubené kolečko (nastavení) a zobrazí se nastavení vašeho projektu. Potřebujeme získat Auth Token, který musíte zkopírovat do prostředí Node-RED v konfiguraci Blynk node.
