Lekce 4 – Světla!

🧑‍💻 Trvání: 40 minut
🎯 Cílová skupina: pro jednotlivce i skupiny

1. Úvod​

V HARDWARIO Playground už umíte najít vstupy, zpracovat je a vypsat na Dashboard.
Tím jste získali základní dovednosti pro práci se senzory a vizualizací dat.

V této lekci si pohrajete s LED páskem, který do práce vnese světlo a nabídne nové možnosti pro kreativitu.

2. Co je připraveno​

✅ Připravený a spárovaný Button Module nebo PIR Module
✅ Znalost práce se zprávami v Playgroundu (uzly Change a Switch)
✅ Power Module a LED pásek

3. Nahrajte firmware do Power Module​

  1. Připojte Power Module USB kabelem k počítači.
  2. V záložce Firmware vyberte nejnovější verzi.
    • Můj měl nahraný twr-radio-power-controller-rgb150, ale aktualizace rozhodně neuškodí.
  3. LED pásek teď nemusí být připojený, ale pokud připojený je, nevadí to.

4. Spárujte Power Module​

Power Module se od ostatních modulů liší tím, že nemá baterie: napájí se přímo ze zdroje.

  1. V záložce Devices klikněte na Start pairing.
  2. Připojte Power Module ke zdroji. Tím se přepne do párovacího režimu.
  3. Po spárování se Power Module hlásí jako power-controller:0.

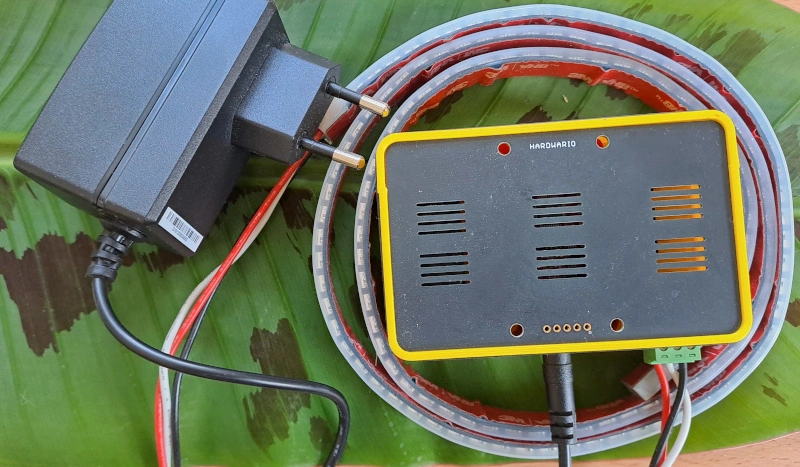

Power Module ve žluté krabičce se síťovým adaptérem a stočeným LED páskem

5. Spusťte to!​

Flow opět začněte vstupem, který posílá zprávy. Možností je několik:

✅ Button Module: sledování stisku
✅ PIR Module: sledování orientace
✅ Libovolný modul: všechny měří teplotu (varianta pro trpělivé 😊)

6. Co poslat do Power Module​

Pro čtení ze senzorů jste dosud používali uzel mqtt in.
Teď ale potřebujeme zapsat do zařízení → použijeme mqtt out.

Topic, který rozzáří pásek, je například: node/power-controller:0/led-strip/-/color/set

7. Jakou zprávu poslat​

Když vstup (např. Button se zprávou 1) spojíte přímo s výstupem (nastavení pásku), nebude to fungovat správně.

Proto použijte uzel Change a nastavte v něm msg.payload na barvu v hexadecimálním kódu RGB (například červená: "#FF0000").

👉 Pokud kódování barev v RGB neznáte, podívejte se do tabulky barev.

Flow v Node-RED: vstup orientace přes uzel Change Color R do topicu pro nastavení barvy LED pásku

8. Hrajeme si s kódem​

Kód, který mění barvu LED pásku podle orientace PIR senzoru, vytvoříte takto:

  1. Přidejte uzel Switch.
  2. Pro každou orientaci (1–6) nastavte jinou barvu (msg.payload).
  3. Odesílejte ji přes mqtt out do Power Module.

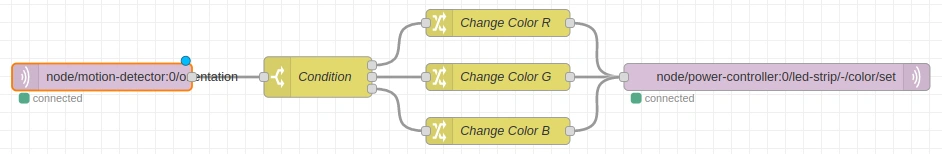

Flow v Node-RED: uzel Condition větví orientaci do uzlů Change Color R, G a B před výstupem na LED pásek

9. Barvy a efekty​

Byla by škoda nevyužít možnosti pásku naplno. Vyzkoušejte třeba příkaz node/power-controller:0/led-strip/-/effect/set se zprávou:

{"type":"rainbow", "wait":10}

Bolí vás oči z přílišného jasu? node/power-controller:0/led-strip/-/brightness/set přijímá jako zprávu hodnotu 0–100 a podle ní nastaví jas.

10. Adresace​

Pásek lze adresovat i po úsecích, a to až po jednotlivé LED. Slouží k tomu topic node/power-controller:0/led-strip/-/compound/set. Zpráva obsahuje seznam dvojic: počet LED a jejich barvu. Tato zpráva například rozsvítí prvních 20 LED červeně a dalších 20 zeleně:

[20, "#ff0000", 20, "#00ff00"]

11. Shrnutí​

Máte spárovaný Power Module s firmwarem pro LED pásek.
Umíte rozsvítit LED pásek v různých barvách a přidat i efekty.
