Lekce 1 – Připravte se

🧑‍💻 Trvání: 20 minut
🎯 Cílová skupina: pro jednotlivce

Zapojte moduly HARDWARIO TOWER, nainstalujte HARDWARIO Playground a začněte měřit.

Úkol: Ověřte, že máte nainstalovaný Playground a že je zařízení spárované s Radio Dongle.

1. HARDWARIO Playground​

HARDWARIO Playground je univerzální nástroj pro práci se stavebnicí HARDWARIO, dostupný pro Windows, macOS i Linux. Umožňuje vizuálně programovat a sledovat stav senzorů v reálném čase. Více informací najdete v oficiální dokumentaci.

informace

Playground si můžete stáhnout na stránce Download. Vyberte si verzi podle svého operačního systému, stáhněte instalační soubor a postupujte podle průvodce instalací.

Po instalaci a spuštění aplikace HARDWARIO Playground se otevře její hlavní okno. V záložce Devices uvidíte seznam připojených zařízení. Pokud je vše správně zapojeno, objeví se zde vaše zařízení HARDWARIO. Na začátku však může být seznam prázdný. V takovém případě zkontrolujte, zda je zařízení správně připojeno přes USB a zda jsou nainstalovány všechny potřebné ovladače.

2. Radio Dongle​

Nyní připojte Radio Dongle (USB modul) do volného USB portu počítače. Aplikace HARDWARIO Playground by měla dongle automaticky rozpoznat a zobrazit v seznamu Devices. Pokud se dongle neobjeví, ujistěte se, že je správně zasunutý.

HARDWARIO Radio Dongle: černý USB modul se štítkem s logem HARDWARIO

3. Nahrání firmwaru​

Tento krok je volitelný. Doporučujeme ho jen tehdy, když si nejste jisti, kdo a jak naposledy s Radio Dongle pracoval.

V levém menu otevřete Firmware, vyhledejte hardwario/twr-gateway-radio-dongle a klikněte na tlačítko Flash firmware. Dongle tak dostane nejnovější verzi firmwaru, což může vyřešit případné problémy s připojením.

4. Připojte Radio Dongle​

V pravém menu v sekci Devices klikněte na tlačítko Connect a dongle se připojí. Aplikace v tuto chvíli bohužel nijak dál nesignalizuje, že je připojený.

5. Párování PIR Module​

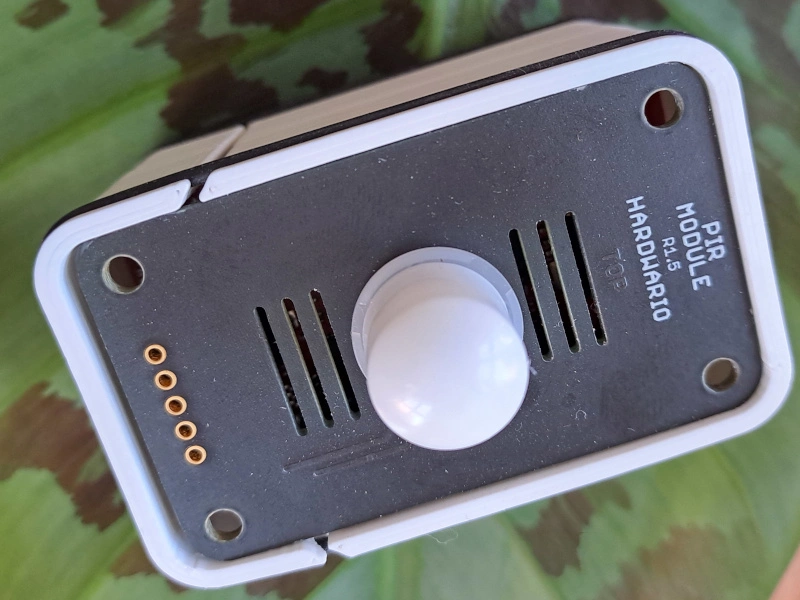

Sestavený PIR Module v bílé krabičce s kopulovitou čočkou pohybového senzoru uprostřed

Abyste mohli PIR Module připojit, musíte ho nejprve přepnout do párovacího režimu. Ten se aktivuje vložením baterií do modulu.

Ještě než baterie vložíte, klikněte v aplikaci HARDWARIO Playground na tlačítko Start pairing. Tím zahájíte párování.

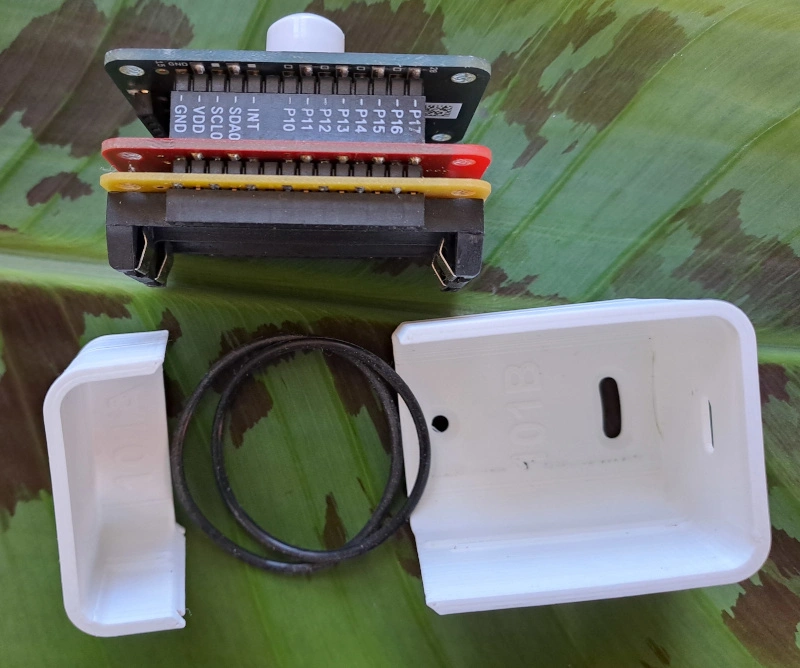

Rozebraný PIR Module: sestava desek elektroniky, těsnicí O-kroužek a obě poloviny krabičky

tip

Pokud párujete v učebně, kde je více modulů, ujistěte se, že spárujete právě ten svůj, například tak, že si ověříte, že ve stejnou chvíli nepárují jiná zařízení.

Po vložení baterií se v aplikaci HARDWARIO Playground objeví senzor, který se obvykle hlásí jako motion-detector:0. Jakmile se objeví, je připojený.

V sekci Messages v levém menu můžete sledovat výstupy z PIR Module a zjistit z nich, zda senzor detekuje pohyb.

tip

Otočte PIR Module na bok. V sekci Messages by se měla objevit položka node/motion-detector:0/orientation (s číselnou hodnotou), která signalizuje změnu orientace modulu.

6. Nahrání firmwaru do PIR Module​

Tento krok je volitelný. Doporučujeme ho, pokud Core Module předtím sloužil v jiném projektu a nehlásí se jako motion-detector, nebo pokud chcete mít jistotu, že používáte nejnovější firmware.

  1. Najděte USB kabel a připojte jím modul Core Module k počítači.
  2. V levém menu HARDWARIO Playground přejděte do sekce Firmware.
  3. V části Device uvidíte všechna připojená zařízení HARDWARIO, např. bc-usb-dongle a hio-core-module. Vyberte hio-core-module.
  4. V sekci firmwaru vyberte twr-radio-motion-detector (zobrazí se i jeho obrázek).
  5. Klikněte na tlačítko Flash firmware.

7. Shrnutí​

✅ Modul je připojený, prostředí připravené. Můžete začít měřit.
