Lekce 2 – Měřte a vykreslujte

🧑‍💻 Trvání: 30 minut
🎯 Cílová skupina: pro jednotlivce i malé skupiny

1. Úvod do vizuálního programování​

V aplikaci Playground programujete přetahováním bloků a aplikace okamžitě reaguje na připojené moduly.

2. Začínáme s aplikací HARDWARIO Playground​

Ověřte si, že máte z předchozí lekce vše připraveno:

✅ Playground je spuštěný
✅ Dongle je připojený
✅ PIR senzor má baterie
✅ V Messages vidíte výstupy z PIR senzoru

3. První program​

Vytvořte program, který zpracuje výstupy z PIR Module.

informace

Tento text nenahrazuje úplnou dokumentaci Node-RED. Chcete-li proniknout hlouběji, doporučujeme oficiální příklady.

Úkol: Připravte přehledový dashboard s následujícími prvky:

  • 🧭 Budík (gauge) pro orientaci PIR Module
  • 📈 Graf orientace v čase
  • 🌡️ Graf teploty v čase

👉 Dbejte na popisky os:

  • Osa X: čas
  • Osa Y: hodnota

4. Ukázkové řešení​

Funkce pro zpracování dat z PIR Module

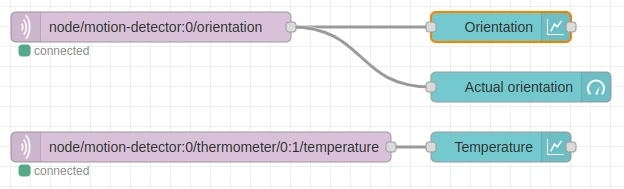

Flow v Node-RED: topicy orientace a teploty propojené s uzly grafu a budíku na dashboardu

Výsledný dashboard

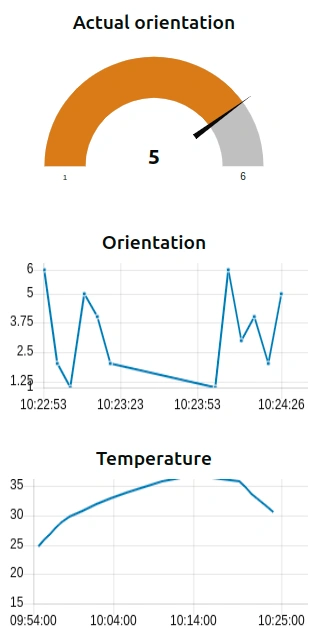

Dashboard s budíkem orientace, grafem orientace v čase a grafem teploty v čase

5. Shrnutí​

✅ Už umíte připojit moduly, sledovat jejich výstupy a zobrazit je graficky.

👉 Zkuste připojit také Climate Module a sledovat tlak, vlhkost nebo osvětlenost.

informace

V této lekci jste z PIR Module využili orientaci a teplotu. Detekce pohybu se pro rychlé testování hodí méně, ale můžete ji vyzkoušet, když je v okolí klid.
