Lekce 5 - Vrhůru na net

🧑‍💻 Trvání: 40 minut
🎯 Cílová skupina: pro jednotlivce či dvojice

1. Úvod

Dosud jste si hráli s moduly stavebnice HARDWARIO TOWER a seznamovali se s prostředím HARDWARIO Playground.
Nyní však nastal čas posunout se dál.

Ve zkratce IoT představuje spojení fyzických zařízení s internetem – a právě ono „I“ jako internet zatím ve vašich projektech nehrálo žádnou roli.

👉 Připojíme se proto pomocí aplikace Blynk, která umožňuje komunikaci jak přes mobilní telefon, tak přes webové rozhraní.

2. Co je připraveno

✅ Prostředí Playground
✅ Spárovaný Climate Module – nebo libovolný modul, ze kterého budeme číst aspoň teplotu
✅ Mobilní telefon, na který můžete instalovat aplikace

3. Připravte si aplikaci Blynk IoT

1. Vytvořte si registraci na blynk.cloud kliknutím na Create new account.
2. Vytvořte novou šablonu (Create New Template), vyplňte jméno, jako typ hardwaru zvolte Other, na typu připojení také nezáleží. Tlačítkem Done dokončete vytvoření šablony.
3. Nyní nastavte nový Datastream. Na detailu šablony klikněte na záložku Datastreams. Vpravo nahoře klikněte na Edit. Objeví se tlačítko + New Datastream – klikněte na něj, vyberte Virtual Pin a otevře se dialogové okno.
4. Nastavte název pro nový Datastream (například Notification) a vyberte jeden z volných Pinů (libovolný). V mobilní notifikaci budete chtít vypsat osvětlení, proto jako datový typ zvolte Double.
5. V dialogovém okně nahoře jste v nastavení General. Přepněte se do záložky Expose to Automation, díky tomu bude možné stream použít v automatizacích. V selektoru vedle zvolte Sensor a zaškrtněte také Condition a Action. Datastream vytvoříte kliknutím na Create.
6. Vpravo nahoře svou práci uložte tlačítkem Save. Uložte si vaše Template ID.

4. Založte v Blynk zařízení

1. Přejděte v Blynku na Devices. Tlačítkem + New Device otevřete okno pro vytvoření nového zařízení.
2. Ve výběru způsobu vytvoření zvolte From template. V následujícím formuláři vyberte svou šablonu a přiřaďte zařízení jméno. Kliknutím na Create proces dokončíte.
3. Uložte si informace, které vám dává Blynk – Template ID byste už měli mít, teď získáte Auth Token.

5. Přesuňte se do Playgroundu

1. V záložce Functions najděte nody, které pracují s novou verzí Blynk – jsou označené sekcí Blynk IoT.
2. Pro zápis hodnot do vytvořeného datastreamu vyberte node write.
3. Dvojklikem se dostanete do jeho nastavení.
4. Vpravo klikněte na malou tužku – tím otevřete nové okno.
5. Do pole Url vložte blynk.cloud, do polí Auth Token a Template ID zkopírujte hodnoty z detailu zařízení ve webové aplikaci na počítači.
6. Nastavení potvrďte kliknutím na Add.
7. Vyplňte číslo virtuálního pinu vašeho datastreamu a tlačítkem Done vše uložte.
8. Nyní můžete nastavit svou flow v Node-RED, kde spojíte mqtt out node, který dává osvětlení ze senzoru, s write node pro Blynk.

6. Nastavte si mobilní aplikaci

1. Aplikaci Blynk IoT si stáhněte do mobilního zařízení z App Store nebo Google Play.
2. Přihlaste se do ní pomocí svých přihlašovacích údajů.
3. Na úvodní stránce uvidíte vámi vytvořené zařízení.
4. Otevřete jej kliknutím a nastavte si dashboard:
   • Pod klíčem vpravo nahoře najdete nastavovací stránku dashboardu.
   • V My Templates najdete svůj template. Klikněte na něj.
   • Tlačítkem + nebo kliknutím někam na plochu přidejte nový widget, například Value Display.
   • Stiskem přidaného widgetu zobrazíte okno s jeho nastavením. Nejdůležitější je doplnit Datastream z vaší šablony pro vybraný virtuální Pin.

7. Vytvořte automatizaci

1. Přepněte se ve webové aplikaci Blynk do sekce Automation a klikněte na tlačítko + Create Automation.
2. Z dostupných možností vyberte Device State. Automatizace se spustí vždy, když do aplikace pošlete zprávu.
3. Nastavení automatizace probíhá ve dvou krocích: When – kdy se má automatizace spustit, a Do this – co se má stát.
4. Nejprve nastavte sekci When. Vyberte své zařízení a vytvořený Datastream. Objeví se třetí selektor – ten ponechte nastavený na Is Any.
5. V sekci Do This klikněte na Send In-App Notification a nastavte si příjemce. Pro zjednodušení zde nastavte sebe.
6. Do polí Subject a Message přetáhněte myší položku Trigger value – jde o proměnnou, kde bude uložen text vaší zprávy.
7. Nakonec nezapomeňte nastavit název automatizace.
8. Kliknutím na Save automatizaci uložte.

8. Spusťte to

1. V HARDWARIO Playground stiskněte tlačítko Deploy.
2. Změňte osvětlení svého Climate modulu, abyste viděli v Messages, že posílá novou hodnotu.
3. Zkontrolujte svůj mobil, zda má novou notifikaci o změně osvětlení a jestli aplikace Blynk ukazuje aktuální hodnotu.

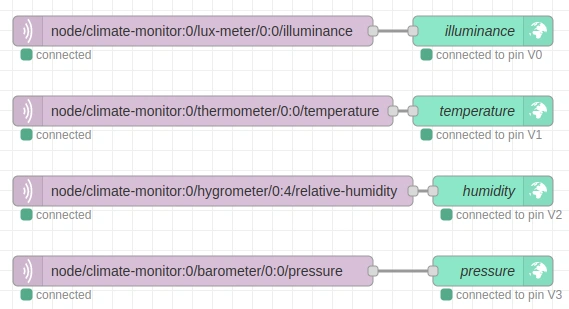

9. Pošlete si všechna data

Podívejte se do HARDWARIO Playground na záložku Messages, kde najdete dostupná data ze svých modulů.

Přidejte nové Datastreamy v Blynk a všechna data si odešlete do aplikace.

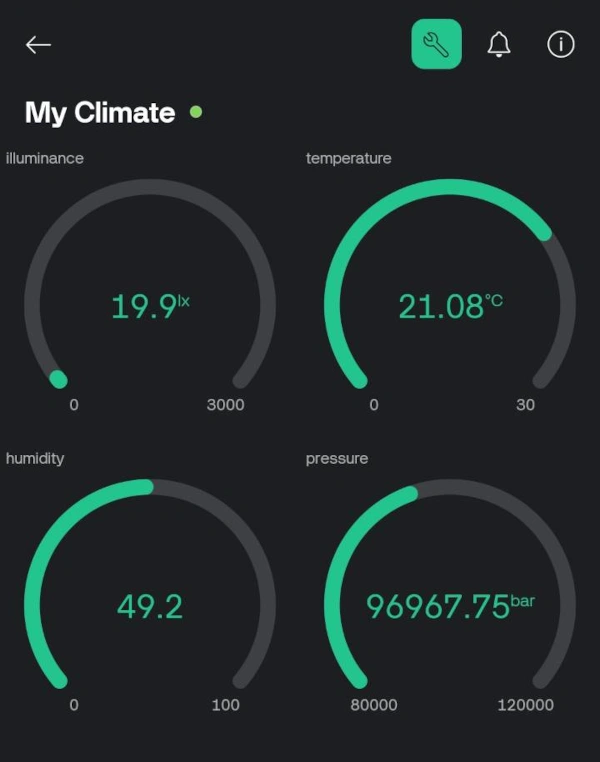

Můžete tak sledovat různé veličiny přímo ve svém mobilu.

info

Nezapomeňte na webové stránce Blynk při práci kliknout na tlačítko Save and Apply.

10. Shrnutí

✅ Nastavili jste si Blynk, aby dokázal přijímat a zpracovávat Datastream z vašeho senzoru.
✅ Umíte z Playground posílat data do Blynk.
✅ V mobilní aplikaci Blynk máte nastavený Dashboard pro zobrazení hodnot z Datastreamů.
