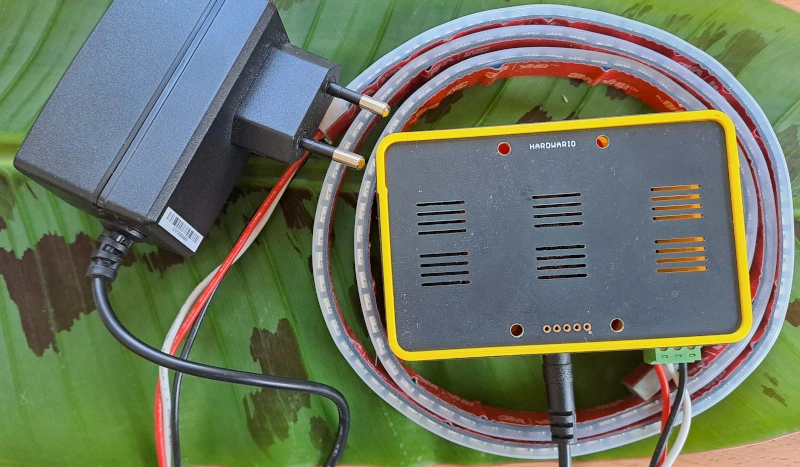

Rozsviť LED pásek

3. Přehraj firmware pro Power Module​

  1. Připojte Power Module pomocí USB kabelu.
  2. V záložce Firmware vyberte nejnovější verzi.
    • Ten můj měl nahraný twr-radio-power-controller-rgb150, ale rozhodně je dobré jej aktualizovat.
  3. LED pásek v tuto chvíli nemusí být připojený, ale ničemu to nevadí.

4. Spáruj Power Module​

Power Module je výjimečný tím, že nemá baterie – je napájený přímo ze zdroje.

  1. V záložce Devices klikněte na Start pairing.
  2. Připojte Power Module do zdroje – tím se dostane do párovacího režimu.
  3. Po spárování se Power Module hlásí jako power-controller:0

5. Spusťte to!​

Programování ve flow opět začněte zprávou, která vám něco pošle. Možností je více:

✅ Button modul – sledování stisku
✅ PIR modul – sledování orientace
✅ Libovolný modul – všechny mají teplotu (trpělivější varianta 😊)

6. Co poslat do Power Module​

Pro čtení ze senzorů jste dosud používali uzel mqtt in.
Teď ale potřebujeme zapsat do zařízení → použijeme mqtt out.

Topic, který rozzáří pásek, je například: node/power-controller:0/led-strip/-/color/set

7. Jakou zprávu poslat​

Přímé spojení vstupu (např. Button se zprávou 1) s výstupem (nastavení pásku) nevede ke správnému výsledku.

Proto použijte uzel Change, kde přenastavíte msg.payload na hodnotu barvy v RGB hex kódu (například červená: “#FF0000”).

👉 Pokud neznáte kódování barev pomocí RGB, doporučujeme se podívat na dostupné tabulky barev.

8. Pohrání si s kódem​

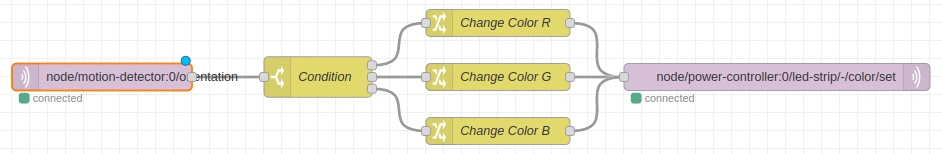

Pro kód, který umí měnit barvu LED pásku podle orientace PIR senzoru:

  1. Přidejte uzel Switch.
  2. Podle orientace (1–6) nastavujte různou barvu (msg.payload).
  3. Odesílejte ji přes mqtt out do Power Module.
