Použij Switch pro hodnoty

3. Kdo to všechno začne​

Ve vaší flow začněte uzlem mqtt in, který bude odebírat zprávy s orientací. V mém případě se jmenuje: node/motion-detector:0/orientation ale může se u vás mírně lišit podle názvu zařízení.

info

Aby bylo možné s nějakou zprávou pracovat, musí nejprve vůbec přijít. Pro testování se skvěle hodí PIR senzor, konkrétně jeho gyroskop, protože množství a četnost zpráv můžete snadno ovlivnit pouhým překlápěním modulu.

Co daný uzel vrací, už víte z předchozí lekce – lze jej například vykreslit do grafu. Pro lepší pochopení si ale doporučujeme výstup z uzlu mqtt in napojit na uzel debug.

  • Ve výchozím nastavení se v debug výstupu zobrazí obsah msg.payload, tedy samotná hodnota přicházející ze senzoru.
  • U mého PIR modulu se objevují čísla v rozsahu 1 až 6 podle toho, jak je natočený – a právě s touto hodnotou budeme dále pracovat.

4. Switch rozdělí výstup​

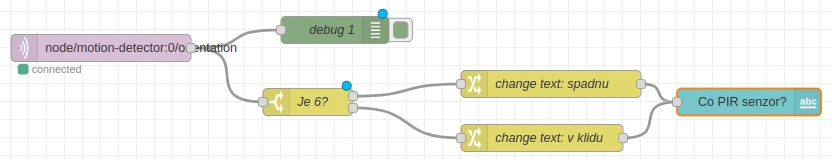

Uzel Switch (sekce Function) má jeden vstup a minimálně jeden výstup. Po rozkliknutí můžete uzel pojmenovat, což vám usnadní orientaci ve vašem flow.

  • V poli Property nastavte hodnotu, se kterou má uzel pracovat – v tomto případě msg.payload.
  • Níže pak definujte jednotlivé podmínky výstupu.

Pro tuto úlohu nás zajímá situace, kdy má orientace hodnotu 6 (modul leží na PIR senzoru). Všechno ostatní zachytíte pomocí volby otherwise, která se nachází na konci seznamu podmínek.

5. Change změní zprávu​

msg.payload je v tuto chvíli stále nastavený na hodnotu 1–5 nebo 6, podle toho, na kterém výstupu Switche je zrovna flow.

  • Uzel Change změní msg.payload na vaši textovou hodnotu.
  • V mém případě:
    • hodnoty payload 1–5 → "Jsem v klidu"
    • hodnota payload 6 → "Bacha spadnu"

Použity jsou tedy dva uzly Change.

6. Text v Dashboardu​

Aby bylo možné vytisknout text, použijte v sekci Dashboard uzel Text.

  • Pojmenujte jej (např. „Co PIR senzor?“)
  • Nastavte, aby zobrazoval msg.payload – v tuto chvíli nabývá hodnoty „Jsem v klidu“ nebo „Bacha spadnu“.

7. Z čísla do textu​

Funguje to?
Po otočení PIR modulu byste měli na dashboardu vidět, jak se text mění z:

  • „Jsem v klidu“ → při orientaci 1–5
  • „Bacha spadnu“ → při orientaci 6

Pokud máte z předchozí lekce také Gauge, uvidíte zároveň aktuální otočení PIR modulu.
